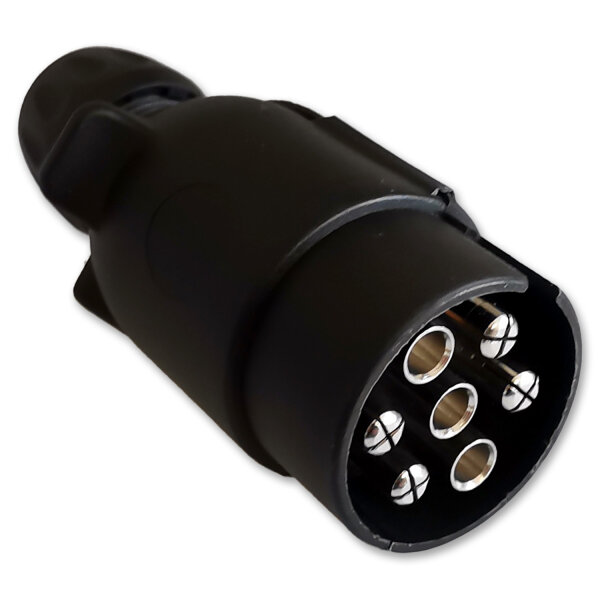

Anhängerstecker Aspöck | 7-polig | 12V | 16A | Flachstecker | Doppeltülle
-
Hersteller: Aspöck
-
Herstellernummer: 13-3000-057
-
Typ: Anhängerstecker, 7-poliger Stecker, Flachsteckverbinder, Verbinder, Anschlussstecker
-
Nennspannung: 12V
-
Nennstrom: 16A
-
Anzahl Kontakte: 7
-
Kabelanschluss: Flachstecker 6,3 mm
-
Kontaktmaterial: Messing (CuZn)
-
Gehäusematerial: Kunststoff
-
Verschluss: Clip
-
Kabelaustritt: 2× 6 mm
-
Besonderheiten: Kabeltülle mit zwei Öffnungen
-
Farbe: Schwarz
Eigenschaften:
- 7-poliger Stecker mit Clipverschluss zur Verbindung von Anhängern
- Flachsteckanschlüsse für schnelle und werkzeuglose Kontaktierung
- Doppelte Kabeltülle für getrennte Leitungsein- oder -ausführung
- Widerstandsfähiges Kunststoffgehäuse für den mobilen Einsatz
- Kompakt, praxisgerecht und vielfach bewährt
Anwendungsbereiche:
- Verbindung von Fahrzeug und Anhänger
- Caravan, Wohnwagen, Fahrradträger
- Erneuerung oder Nachrüstung von 7-poligen Stecksystemen
Beschreibung:
Dieser 7-polige Anhängerstecker von Aspöck ist optimal geeignet für normgerechte Verbindungen im 12V-Bereich. Durch den praktischen Clipverschluss lässt sich das Gehäuse einfach öffnen und wieder sicher verschließen. Die zwei seitlichen Kabelausgänge der Doppeltülle bieten zusätzliche Flexibilität bei der Leitungsführung – beispielsweise bei gesplitteten Kabelbäumen.
Im Inneren sorgen 6,3 mm Flachsteckanschlüsse für eine schnelle, normgerechte Verkabelung. Das Steckergehäuse besteht aus schlagfestem Kunststoff, die Kontakte aus langlebigem Messing (CuZn).
Kontaktbelegung (ISO 1724):
| Pol |
Funktion |
Kabelfarbe (empfohlen) |
| 1 (L) |
Linker Blinker |
Gelb |
| 2 (54g) |
Rückfahrlicht |
Blau |
| 3 (31) |
Masse |
Weiß |
| 4 (R) |
Rechter Blinker |
Grün |
| 5 (58R) |
Begrenzungs-/Rücklicht rechts |
Braun |
| 6 (54) |
Bremslicht |
Rot |
| 7 (58L) |
Begrenzungs-/Rücklicht links |
Schwarz |
Verwendungshinweise:
- Kabel mit Flachsteckhülsen (6,3 mm) sicher anschließen
- Clipgehäuse korrekt verriegeln
- Kabeldurchmesser auf Tüllengröße abstimmen
Sicherheits & Warnhinweise:
- Nur in 12V Gleichstromsystemen verwenden
- Keine Trennung unter Last vornehmen
- Nur im spannungsfreien Zustand montieren
- Installation nur durch fachkundiges Personal
- Von Kindern fernhalten – kein Spielzeug!
Lieferumfang:
- 1× Aspöck 7-poliger Anhängerstecker mit Doppeltülle
