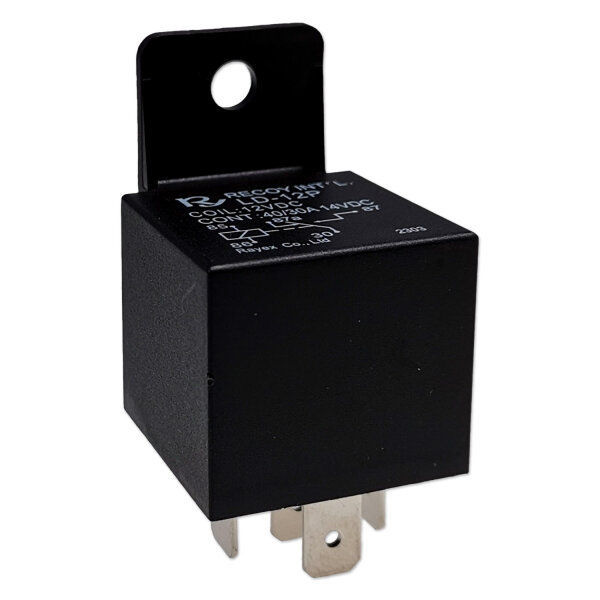

Mini Relais | 5-Kontakte | Wechsler (CO) | 12V | 40/30A

Mini Relais | 5-Kontakte | Wechsler (CO) | 12V | 40/30A

Artikelnummer: 00247
GTIN: 0725844098487
HAN: LD-12P
Kategorie: Relais
Hersteller: Impulse Innovation

6,49 €

6,49 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Sets

Beschreibung
Bewertungen

Mini Relais | 5-Kontakte | Wechsler (CO) | 12V | 40/30A

Typ: Relais, Schaltrelais, KFZ-Relais, Wechselrelais, Miniaturrelais, Leistungsrelais
Schaltfunktion: Wechsler (CO - Changeover)
Nennspannung: 12V
Nennstrom: 40A (NC) / 30A (NO)
Spulenwiderstand: 80Ω
Abmessungen (L×H×B): ca. 28×28×25 mm
Temperaturbereich: -40°C bis +85°C
Kontaktwiderstand: 100mΩ
Anschlussart: 5× Flachstecker 6,3 mm
Befestigung: Haltelasche zum Schrauben
Mechanische Haltbarkeit: 1.000.000 Zyklen
Elektrische Lebensdauer: 100.000 Schaltzyklen
Spulenstrom: 150mA
Ansprechzeit: 10ms
Freigabezeit: 10ms

Eigenschaften:

Kompaktes Miniaturrelais: Mit 5 Kontakten und Wechsler-Funktion für eine flexible Umschaltung zwischen Stromkreisen.
Geeignet für 12V Gleichspannungsanwendungen: Ideal für den Einsatz in Fahrzeugen und Systemen mit 12V Betriebsspannung.
Hohe Schaltleistung: Schaltet bis zu 40A (NC) und 30A (NO), geeignet für starke Lasten in Fahrzeugtechnik und Automatisierung.
Lange Lebensdauer: Mechanische Haltbarkeit von bis zu 1.000.000 Zyklen und eine elektrische Lebensdauer von 100.000 Schaltzyklen für hohe Zuverlässigkeit.
Schnelle Schaltzeiten: Mit einer Ansprechzeit von 10ms und einer Freigabezeit von 10ms für präzise und schnelle Schaltvorgänge.
Robuste Bauweise: Temperaturbereich von -40°C bis +85°C für den Einsatz in anspruchsvollen Umgebungen.
Einfache Installation: Die Haltelasche zum Schrauben und die 5 Flachstecker (6,3mm) ermöglichen eine schnelle und stabile Montage.

Anwendungsbereiche:

KFZ-Elektronik und Fahrzeugelektrik: Ideal für den Einsatz in Fahrzeugen zur Steuerung von elektrischen Komponenten wie Beleuchtung und Stromversorgung.
Steuerung von Lasten in 12V-Schaltungen: Geeignet für industrielle Anwendungen, die eine zuverlässige Schaltlösung mit hoher Belastbarkeit benötigen.
Automatisierungstechnik: In der Automatisierungstechnik für den sicheren und schnellen Schaltvorgang von elektrischen Systemen.
Allgemeine Elektronik-Anwendungen: Einsetzbar in elektronischen Steuerungen und Schaltungen, bei denen ein kompaktes und robustes Relais erforderlich ist.

Beschreibung:

Das Mini Relais mit 5 Kontakten und Wechsler-Funktion (CO - Changeover) ist ideal für den Einsatz in KFZ-Elektronik, Steuerungen und Automatisierungstechnik. Mit einer Nennspannung von 12V und einer Schaltleistung von bis zu 40A (NC) bzw. 30A (NO) eignet sich dieses Relais hervorragend für Anwendungen, die eine zuverlässige Umschaltung und hohe Belastbarkeit erfordern.

Die kompakte Bauweise (28×28×25 mm) und die praktische Haltelasche zum Schrauben machen die Installation schnell und unkompliziert. Die hohe mechanische Haltbarkeit von bis zu 1.000.000 Schaltzyklen und die elektrische Lebensdauer von 100.000 Zyklen garantieren eine lange Lebensdauer und zuverlässige Leistung.

Dank der schnellen Ansprechzeit von 10ms und der Freigabezeit von 10ms ist das Relais besonders für präzise und schnelle Schaltvorgänge geeignet. Die universellen Anschlussmöglichkeiten mit 5 Flachsteckern (6,3mm) ermöglichen eine einfache Integration in bestehende Schaltungen.

Kontaktbelegung:

Pin 30: Gemeinsamer Eingang (COM)
Pin 87: Normal offener Kontakt (NO) – Schließt, wenn das Relais aktiviert wird
Pin 87a: Normal geschlossener Kontakt (NC) – Öffnet, wenn das Relais aktiviert wird
Pin 85: Spulenanschluss (-)
Pin 86: Spulenanschluss (+)

Verwendungshinweise:

Vor der Installation sicherstellen, dass die Nennspannung von 12V eingehalten wird.
Das Relais nur in dafür vorgesehenen Anwendungen nutzen.
Auf eine sichere Befestigung und korrekte Verdrahtung achten.
Bei Arbeiten am Relais stets die Stromversorgung trennen.
Maximale Lastgrenzen beachten, um Schäden zu vermeiden.

Sicherheits- & Warnhinweise:

Nur von Fachpersonal oder unter fachkundiger Anleitung installieren.
Vor Feuchtigkeit, Wasser und extremen Temperaturen schützen.
Das Relais nicht über die angegebenen Grenzwerte hinaus belasten.
Kontakt mit offenen Stromquellen vermeiden.
Für den Einsatz in elektrischen Systemen ist eine sachgemäße Verdrahtung erforderlich.

Lieferumfang:

1× Mini-Relais | 5-Kontakte | Wechsler (CO) | 12V | 40/30A

Produkteigenschaft	Wert
Nennspannung:	12V
Anschluss:	Flachstecker 6,3mm
Relaisfunktion:	Wechsler (CO)
Farbe:	Schwarz
Stromart:	Gleichstrom (DC)
Anzahl Kontakte:	5
Nennstrom:	30A 40A
mit Kabelsatz:	Nein
Versandgewicht:	0,03 kg
Artikelgewicht:	0,03 kg
Inhalt:	1,00 Stück
Nennspannung_V:	12
