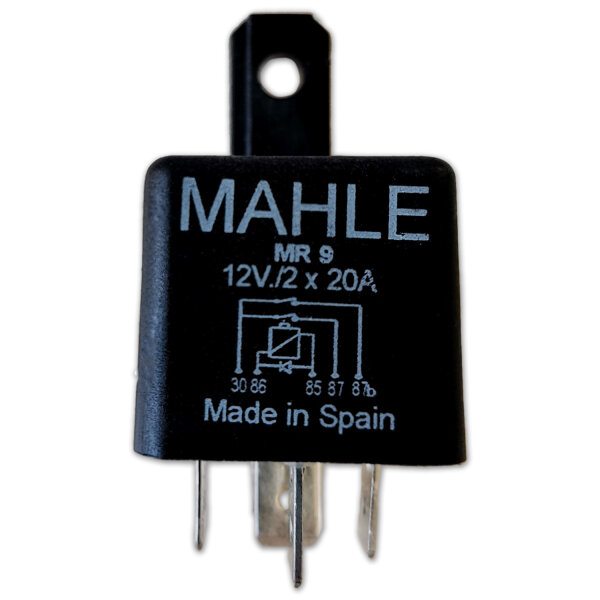

Maxi Relais | MAHLE MR9 | Doppelschließer | 12 V | 2 × 20 A | mit Diode
-
Hersteller: MAHLE
-
Herstellernummer: MR9
-
Typ: Relais, Schließerrelais, Doppelrelais, Hochstromrelais, Steuerungsrelais, Fahrzeugrelais, Lastrelais
-
Relaisfunktion: 2 × Schließer (Dual-SPST, NO)
-
Nennspannung: 12 V
-
Nennstrom: 2 × 20 A
-
Abmessungen (LxBxH): ca. 25 x 30 x 66 mm
-
Anschlussart: 5 × Flachstecker 6,3 mm
-
Montage: Haltelasche
-
Mit Diode: Ja (Freilaufdiode gegen Spannungsspitzen)
Eigenschaften:
-
Doppelschließer (2 × Schließer / Dual-SPST) – steuert zwei Stromkreise gleichzeitig
-
Integrierte Freilaufdiode – Schutz empfindlicher Elektronik vor Spannungsspitzen
-
12 V Nennspannung – ideal für Fahrzeuge und Steuerungssysteme
-
2 × 20 A Schaltleistung – für mittlere Lasten geeignet
-
Kompakte und robuste Bauweise – platzsparend und langlebig
Anwendungsbereiche:
-
Automobiltechnik – Steuerung von Verbrauchern, Zusatzfunktionen, Lichtsystemen
-
Nutzfahrzeuge – Trennung oder Zuschaltung von Zusatzgeräten
-
Industrielle Steuerungen – Maschinenbau, Schaltanlagen, Automatisierungstechnik
Beschreibung:
Das MAHLE MR9 Maxi Doppelrelais ist ein kompaktes und leistungsfähiges 12 V-Relais mit zwei separaten Schließerkontakten (Dual-SPST, NO), jeweils mit 20 A Nennstrom. Es eignet sich für den parallelen Betrieb zweier Lasten – beispielsweise Lichtsysteme, Lüfter oder elektrische Zusatzmodule in Fahrzeugen und industriellen Anwendungen.
Die integrierte Diode unterdrückt Spannungsspitzen beim Abschalten und schützt dadurch angeschlossene Elektronik. Das Relais wird über Standard-Flachsteckanschlüsse (6,3 mm) angeschlossen und kann dank der Haltelasche sicher befestigt werden. Durch seine Zuverlässigkeit und kompakte Bauweise ist es vielseitig einsetzbar – vom PKW über Nutzfahrzeuge bis hin zur Industrieelektronik.
Kontaktbelegung:
-
Pin 30: Eingang
-
Pin 86: Steuerungssignal (+)
-
Pin 85: Masse (-)
-
Pin 87: Ausgang 1
-
Pin 87b: Ausgang 2
Verwendungshinweise:
- Nur für 12 V Gleichstromsysteme verwenden
- Spannungsversorgung vor Installation trennen
- Montage über integrierte Haltelasche empfohlen
-
Standard-Flachstecker mit 6,3 mm Breite verwenden
Sicherheits- & Warnhinweise:
- Nur innerhalb des angegebenen Spannungs- und Strombereichs betreiben
- Installation nur durch qualifiziertes Fachpersonal
- Anschlussbelegung beachten – Verpolung vermeiden
- Vor direkter Feuchtigkeit und starker Hitze schützen
Lieferumfang:
- 1x MAHLE MR9 Doppelrelais Schließer 12 V 2 × 20 A mit Diode
