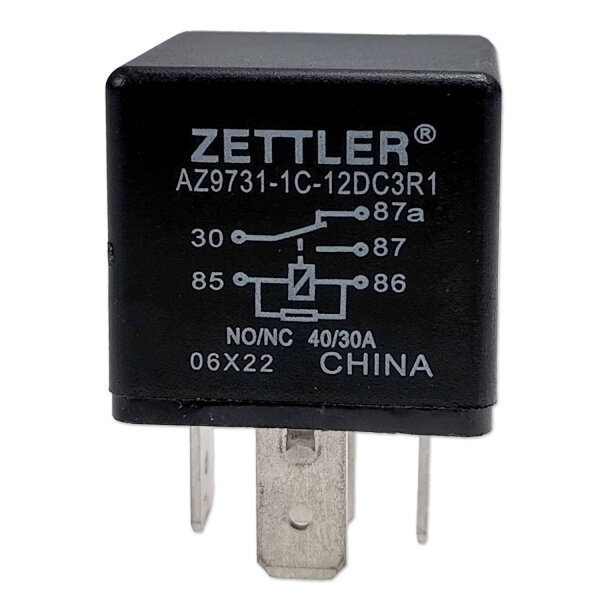

Mini Relais | 5-polig | Wechsler (CO) | 12V | 40/30A | mit Widerstand
-
Typ: Relais, Wechsler-Relais, Schaltrelais, Leistungsschalter, Umschaltrelais, CO-Relay
-
Relais-Typ: Wechsler (CO)
-
Relaisserie: AZ9731-1C-12DC3R1
-
Relaisform: Mini
-
Kontaktkonfiguration: SPDT (Single Pole Double Throw)
-
Nennspannung: 12V
-
Nennstrom: 40A / 30A
-
Maße (L×B×H): ca. 26,5×26,5×24,5mm
-
Anschluss: 5× Flachstecker 6,3mm
-
Schaltspannung: max. 28V DC
-
Kontaktbelastbarkeit: 30A / 14V DC
-
Ansprechzeit: 7ms
-
Freigabezeit: 5ms
-
Betriebstemperatur: -40°C bis +125°C
-
Gehäusematerial: Polyamid (PA66)
-
Kontaktmaterial: Kupfer (Cu)
-
Kontaktbeschichtung: Silber-Zinn-Oxid (AgSnO2)
Eigenschaften:
- Kompaktes Mini-Relais mit 5-poliger Anschlusskonfiguration
- Wechsler-Funktion (CO) für vielseitige Schaltanwendungen
- Hochbelastbar: 40A / 30A bei 12V
- Schnelle Reaktionszeiten: Ansprechzeit von 7ms, Freigabezeit von 5ms
- Langlebig und robust dank hochwertiger Materialien
- Temperaturbeständig von -40°C bis +125°C
- Universelle Anschlussmöglichkeiten mit 6,3mm-Flachsteckern
- Mit integriertem Widerstand zur Spannungsunterdrückung
Anwendungsbereiche:
- KFZ-Elektrik für Schaltungen in Fahrzeugen
- Nutzfahrzeuge und Landmaschinen
- Industrielle Steuer- und Schaltanlagen
- Automatisierungstechnik
- Elektronische Schaltungen und Steuerungen
Beschreibung:
Das Mini Relais ist ein leistungsstarkes 12V-Relais mit einer maximalen Stromstärke von 40A / 30A. Dank der Wechsler-Funktion (CO) eignet es sich ideal für den Einsatz in Fahrzeugen, Nutzfahrzeugen sowie industriellen Steuerungssystemen.
Mit einer kompakten Bauweise von nur 26,5×26,5×24,5mm ist es besonders platzsparend und dennoch leistungsstark. Die hohe Schaltleistung von 30A bei 14V DC sorgt für eine zuverlässige Funktion in unterschiedlichsten Anwendungen.
Dank der kurzen Ansprechzeit von 7ms und der Freigabezeit von 5ms eignet sich das Relais ideal für schnelle Schaltvorgänge. Die universellen Anschlussmöglichkeiten mit 5× 6,3mm-Flachsteckern erlauben eine einfache Integration in bestehende Schaltungen.
Kontaktbelegung:
-
Pin 30: Eingangsspannung (geschalteter Plus)
-
Pin 85: Masseanschluss der Spule (-)
-
Pin 86: Steuerstromanschluss der Spule (+)
-
Pin 87: Ausgangsspannung (Schaltkontakt, geschlossen nach Aktivierung)
-
Pin 87a: Ausgangsspannung (Ruhezustand, unterbrochen nach Aktivierung)
Verwendungshinweise:
- Das Relais sollte gemäß den technischen Anforderungen des Fahrzeugs oder Systems ausgewählt werden.
- Bei der Installation sind geeignete Steckverbinder und Kabelquerschnitte zu verwenden.
- Nur für den Einsatz in 12V-Systemen geeignet.
- Verpolung vermeiden, um Schäden an der Elektronik zu verhindern.
- Installation durch eine Fachkraft empfohlen.
Sicherheits- & Warnhinweise:
- Das Relais nur in dafür vorgesehenen Schaltkreisen verwenden.
- Vor der Installation die Fahrzeugbatterie abklemmen.
- Unsachgemäßer Gebrauch kann zu Überhitzung oder Kurzschluss führen.
- Nicht in explosionsgefährdeten Bereichen verwenden.
- Von Kindern fernhalten.
Lieferumfang:
- 1x Mini Relais | 5-polig | Wechsler (CO) | 12V | 40/30A | mit Widerstand
