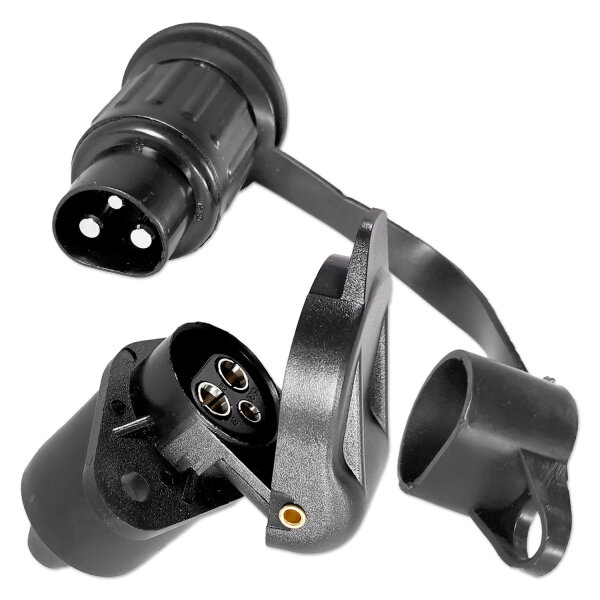

Anhängerstecker & Steckdose | 3-polig | 12V | 25A | Set
-
Typ: Stecker und Steckdose, Anhängerstecksystem, Fahrzeugsteckverbinder, Anhängeranschluss, 3-poliger Steckverbinder
-
Nennspannung: 12V
-
Nennstrom: 25A
-
Anzahl Kontakte: je 3
-
Maße Stecker (LxBxH): ca. 75×40×40 mm
-
Maße Steckdose (LxBxH): ca. 75×57×65 mm
-
Kabeldurchmesser: 7–9 mm
-
Farbe: Schwarz
-
Norm: DIN 9680
-
Montageart Stecker: Fliegend
-
Montageart Steckdose: Einbau, geschraubt
-
Kabelanschluss: Flachstecker 6,3 mm
-
Kontaktmaterial Stecker: Kupfernickel (CuNi)
-
Kontaktmaterial Steckdose: Messing (CuZn)
-
Gehäusematerial: Polyamid (PA6)
Eigenschaften:
- 3-poliges Set zur elektrischen Verbindung zwischen Fahrzeug und Anhänger
- Geeignet für 12V-Systeme mit bis zu 25A Strombelastung
- Flachsteckanschluss 6,3 mm für schnellen Kabelanschluss
- Einbausteckdose zur stabilen Befestigung im Fahrzeugrahmen
- Fliegender Stecker für flexible Anhängermontage
- Robustes Gehäuse aus schlagfestem Polyamid (PA6)
Anwendungsbereiche:
- Anhänger-, PKW- und Nutzfahrzeugtechnik
- Landmaschinen und Baugeräte
- Boots- und Caravaninstallationen
- 12V Bordnetze in Sonderfahrzeugen
Beschreibung:
Dieses 3-polige Anhängerstecker-Set besteht aus einem fliegenden Stecker mit Kupfernickel (CuNi)-Kontakten und einer Einbausteckdose mit Messing (CuZn)-Kontakten. Beide Komponenten eignen sich ideal für 12V-Systeme bis 25A und sind normgerecht nach DIN 9680 gefertigt. Die vernickelte Oberfläche sorgt für Korrosionsbeständigkeit und zuverlässige Leitfähigkeit.
Die Steckdose wird fest am Fahrzeug verschraubt, der Stecker fliegend am Anhängerkabel montiert. Der Kabelanschluss erfolgt über standardisierte Flachsteckverbinder mit 6,3 mm Breite – montagefreundlich und robust.
Verwendungshinweise:
- Nur in 12V-Gleichstromsystemen verwenden
- Vor der Montage Stromversorgung vollständig abschalten
- Kabelverbindung fachgerecht mit 6,3 mm Flachsteckhülsen herstellen
- Steckdose sicher mit Schrauben befestigen, Stecker korrekt verrasten
- Auf korrekten Sitz der Kontakte und festen Halt achten
Sicherheits & Warnhinweise:
- Nur für elektrische Niederspannungsanwendungen geeignet
- Steckverbindung darf nicht unter Last getrennt werden
- Nicht für den Einsatz in feuchter oder explosionsgefährdeter Umgebung geeignet
- Montage und Anschluss nur durch qualifiziertes Fachpersonal
- Von Kindern fernhalten – kein Spielzeug!
Lieferumfang:
- 1× 3-poliger Anhängerstecker (fliegend)
- 1× 3-polige Anhängersteckdose (Einbau, geschraubt)
