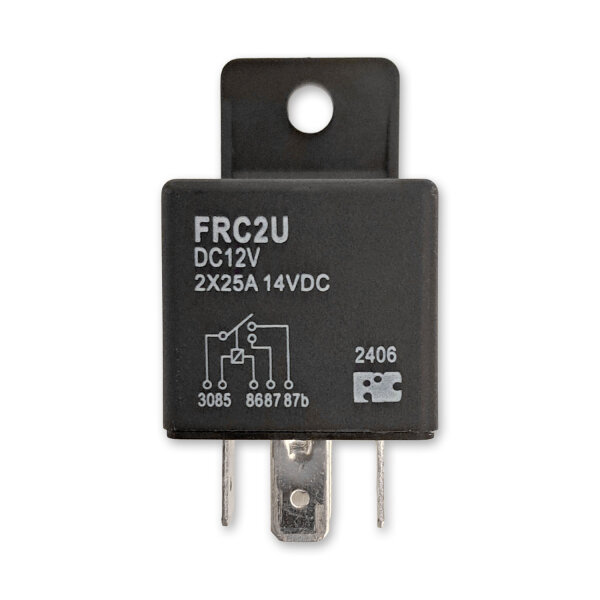

Relais | 5-polig | Doppel-Schließer | 12V | 2×25A
-
Typ: KFZ-Relais, Hochstromrelais, 2× SPST (1U), Arbeitskontakt, Lastrelais, KFZ-Schaltrelais
-
Spulenspannung: 12 V DC
-
Spulenstrom: 150 mA
-
Spulenwiderstand: 80 Ω ±10 %
-
Kontaktmaterial: Silberlegierung
-
Kontaktwiderstand: max. 30 mΩ
-
Kontaktbelastbarkeit: 2×25 A bei 14 V DC (resistiv)
-
Schaltspannung: max. 75 V DC
-
Leistungsaufnahme: ca. 1,8 W
-
Isolationswiderstand: ≥ 100 MΩ (500 V DC)
-
Dielektrische Festigkeit: 500 V RMS (Spule-Kontakt)
-
Schockfestigkeit: ca. 20 g
-
Vibrationsfestigkeit: 1,5 mm (10–40 Hz)
-
Temperaturbereich: –40 °C bis +85 °C (Betrieb), bis +125 °C (Lagerung)
-
Schutzart: ohne (offenes Relais mit Steckanschlüssen)
-
Abmessungen (LxBxH): ca. 29×29×26,5 mm
-
Gewicht: ca. 35 g
-
Anschlussart: Flachsteckanschlüsse 6,3 mm (Plug-in)
Eigenschaften:
-
Hochstromrelais mit 2 unabhängigen SPST-Kontakten für verlässliche Schaltungen
-
Kontaktbelastbarkeit bis 2×25 A bei 14 V DC für leistungsstarke Anwendungen
-
Kompakte Bauform mit robustem Steckanschluss für einfache Integration
-
Ideal für Motorstart, Lichtsysteme und Zusatzverbraucher im KFZ-Bereich
-
Silberlegierte Kontakte für dauerhaft stabile Übertragung
Anwendungsbereiche:
-
Fahrzeugelektrik und Bordnetze aller Art
-
Starter- und Lichtsteuerung in Fahrzeugen
- Verwendung in Relaisboxen, Steuergeräten und Signalverteilern
- Geeignet für KFZ, Transporter, Wohnmobile, Landmaschinen und Boote
Beschreibung:
Das 5-polige Hochstromrelais mit 2 unabhängigen Arbeitskontakten (1U = 2x SPST) eignet sich optimal zur Steuerung von Verbrauchern mit bis zu 50 A Gesamtlast. Die kompakte Bauform und die Flachsteckanschlüsse (6,3 mm) sorgen für eine einfache Integration in bestehende Systeme wie Standard-Relaisfassungen.
Dank silberlegierter Kontakttechnik wird eine dauerhaft verlässliche Schaltleistung sichergestellt. Ideal geeignet für Anwendungen in KFZ, Anhängern, Caravans sowie industriellen Steuerungen, insbesondere dort, wo eine robuste Bauweise und hohe Strombelastbarkeit gefragt sind.
Verwendungshinweise:
- Montage in Relaishalter mit passenden Steckmaßen empfohlen
- Relais nicht ohne Lastprobe dauerhaft betreiben
- Einbau nur durch Fachpersonal vornehmen lassen
- Bei induktiven Lasten geeignete Freilaufdiode oder Schutzbeschaltung verwenden
Sicherheits- & Warnhinweise:
- Nur in geeigneten Schaltkreisen verwenden
- Vor Einbau Stromkreis stromlos schalten
- Kein Dauerbetrieb ohne ausreichende Belüftung
- Außerhalb der Reichweite von Kindern aufbewahren
- Nur für Anwendungen mit Gleichspannung geeignet
- Produkt vor Feuchtigkeit schützen
- Keine Manipulation oder Änderung des Gehäuses vornehmen
Lieferumfang:
- 1x Hochstrom-Relais 5-polig 12V 2×25A
| Produkteigenschaft |
Wert |
| Nennspannung: |
12V |
| Relaisfunktion: |
Schließer (NO) |
| Anzahl Kontakte: |
5 |
| Nennstrom: |
25A |
| Versandgewicht: |
0,04 kg
|
| Artikelgewicht: |
0,04 kg
|
| Inhalt: |
1,00 Stück
|
