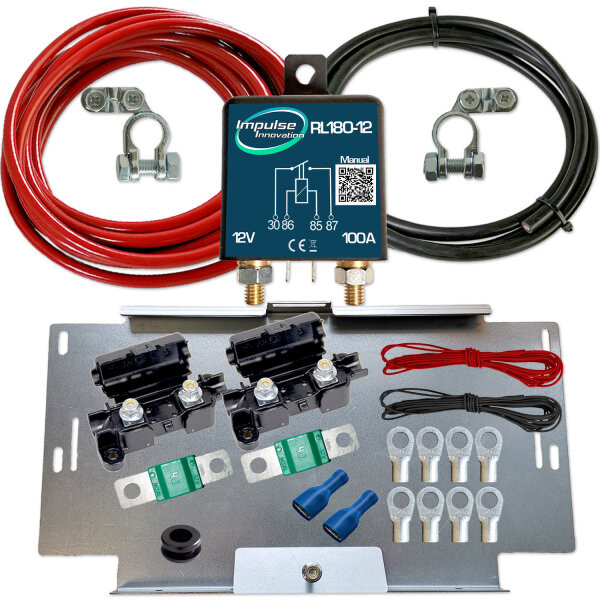

Trennrelaisset | RL180-12 12 V 120 A | BH-01 | Komplettset mit Batteriehalter VW T4–T6 Universal
-
Produkttyp: Trennrelaisset mit Batteriehalter BH-01, Zweitbatterie-Komplettset, Bordnetz-Trennsystem, geeignet für VW T4, T5, T6, T6.1 oder universellen Einbau
-
Relais: RL180-12 (12 V DC, 120 A Dauerstrom, 180 A Spitzenlast), Schließer (NO)
-
Schaltfunktion: Einpoliger Schließer mit potenzialfreiem Schaltkontakt, Steuersignal erforderlich (z. B. D+)
-
Steuerleitungen: 4 m Rot + 1 m Schwarz, 0,75 mm² Kupferleitungen mit Flachsteckhülsen und Kabeldurchführungstülle
-
Polklemmen: 1 × Satz POWER 90° Polklemmen (Plus / Minus)
-
Batteriehalter: BH-01 Universalhalter (verzinkt), passgenau für VW-Busse oder flexibel für individuelle Einbausituationen
Eigenschaften:
-
Komplettsystem mit Trennrelais, Kabelsatz, Sicherungen, Batteriehalter und Montagezubehör.
-
RL180-12 Hochstromrelais – 120 A Dauerstrom, 180 A Spitzenlast, vibrationsfest und langlebig.
-
Batteriehalter BH-01 – stabiler, verzinkter Universalhalter, kompatibel mit VW T4, T5, T6, T6.1 oder universell montierbar.
-
Fachgerechte Absicherung über MidiVAL® oder MegaVAL® Sicherungssysteme, je nach Kabelquerschnitt und Länge dimensioniert.
-
Vollständige Verkabelung inklusive Steuerleitungen, Flachsteckhülsen, Kabeldurchführung und POWER-Polklemmen Satz.
- Ideal für Camper, Wohnmobile, Boote, Car-HiFi-Systeme oder universelle Fahrzeugumbauten.
Anwendungsbereiche:
-
VW T4, T5, T6, T6.1 – perfekt für Untersitzmontage mit BH-01 Batteriehalter.
-
Wohnmobile & Camper – automatische Batterietrennung zwischen Starter- und Bordbatterie bei Motorlauf.
-
Boote & Yachten – stabile Trennung von Starter- und Versorgungsbatterie.
-
Car-HiFi – gleichmäßige Stromversorgung für Hochleistungsverstärker.
-
Universal – Einbau in Schrank, Bodenplatte oder andere Fahrzeugaufbauten.
Beschreibung:
Das RL180-12 BH-01 Trennrelaisset ist die professionelle Komplettlösung zur Nachrüstung einer Zweitbatterie in 12 V-Bordnetzen.
Das Hochstromrelais RL180-12 verbindet Starter- und Bordbatterie automatisch bei Motorlauf und trennt sie bei abgestelltem Motor – für eine zuverlässige Batterietrennung und Energieverteilung.
Alle Sets beinhalten Steuerleitungen, Polklemmen, Sicherungshalter, Kabeldurchführung und den robusten Batteriehalter BH-01, der für VW-Busse und universelle Einbauten geeignet ist.
Erhältlich in Varianten mit CCA-Kabeln (ECO) oder Vollkupferleitungen (PRO) – von leichter Standardausführung bis zur professionellen Hochstrominstallation.
Damit ist das Set ideal für Camper, Bootsbesitzer, Car-HiFi-Enthusiasten und Fahrzeugumbauer, die eine sichere und langlebige Energieverbindung suchen.
Variantenübersicht:
| Variante |
Serie |
Relais |
Kabelmaterial |
Kabelquerschnitt |
Kabellänge |
Steuerleitung |
Absicherung |
Verbinder |
Batteriehalter |
Zubehör |
| RL180-12-ECO-103-BH01 |
ECO |
-
Modell: RL180-12
-
Betriebsspannung: 12V DC
-
Dauerstrom: 120A
-
Spitzenstrom: 180A
-
Kontaktart: Schließer (NO)
|
CCA (Kupfer-Aluminium-Verbund) |
AWG8 (~8.4mm²) |
2.5m Rot + 1m Schwarz |
-
Material: Kupfer
-
Querschnitt: 0.75mm²
-
Länge Rot: 4m
-
Länge Schwarz: 1m
|
2× MidiVAL Sicherung 40A
2× MidiVAL Sicherungshalter Standard
|
8× Ringkabelschuh 10mm² M6 |
-
Modell: BH-01-SCP
-
Material: verzinkter Stahl
- Passend für:
- VW T4 (Untersitz)
- VW T5 (Untersitz)
- VW T6 (Untersitz)
- VW T6.1 (Untersitz)
- Bodenplatten (Universal)
- Schränke (Universal)
|
- Kabeldurchführungstülle
- Fixierplatte mit Schraube und Mutter
- 2× Polklemme (Rot/Schwarz)
- 2× Flachsteckhülse 6.3mm isoliert
|
| RL180-12-ECO-106-BH01 |
5m Rot + 1m Schwarz |
| RL180-12-ECO-203-BH01 |
AWG4 (~21mm²) |
2.5m Rot + 1m Schwarz |
2× Mini-ANL Sicherung 60A
2× Schraubsicherungshalter spritzwassergeschützt
|
4× Ringkabelschuh 25mm² M6
4× Ringkabelschuh 25mm² M8
|
| RL180-12-ECO-206-BH01 |
5m Rot + 1m Schwarz |
| RL180-12-PRO-103-BH01 |
PRO |
Vollkupfer |
10mm² |
2.5m Rot + 1m Schwarz |
2× MTA MidiVAL Sicherung 50A
2× MTA MidiVAL Sicherungshalter Standard
|
8× Ringkabelschuh 10mm² M6 |
| RL180-12-PRO-106-BH01 |
5m Rot + 1m Schwarz |
| RL180-12-PRO-163-BH01 |
16mm² |
2.5m Rot + 1m Schwarz |
2× MTA MidiVAL Sicherung 60A
2× MTA MidiVAL Sicherungshalter Standard
|
8× Ringkabelschuh 16mm² M6 |
| RL180-12-PRO-166-BH01 |
5m Rot + 1m Schwarz |
| RL180-12-PRO-203-BH01 |
20mm² |
2.5m Rot + 1m Schwarz |
2× MTA MidiVAL Sicherung 70A
2× Midi Sicherungshalter spritzwassergeschützt
|
4× Ringkabelschuh 20mm² M6
4× Ringkabelschuh 20mm² M8
|
| RL180-12-PRO-206-BH01 |
5m Rot + 1m Schwarz |
| RL180-12-PRO-253-BH01 |
25mm² |
2.5m Rot + 1m Schwarz |
2× MTA MegaVAL Sicherung 100A
2× MTA MegaVAL Sicherungshalter anreihbar
|
4× Ringkabelschuh 25mm² M6
4× Ringkabelschuh 25mm² M8
|
| RL180-12-PRO-256-BH01 |
5m Rot + 1m Schwarz |
Verwendungshinweise:
- Fahrzeug vor der Montage spannungsfrei schalten – Minuspol der Starterbatterie abklemmen.
- Batteriehalter BH-01 stabil verschrauben (z. B. unter Sitz oder in Bodenplatte).
- Kabelwege sauber verlegen, vor Hitze, Scheuerstellen und Feuchtigkeit schützen.
- Sicherungen stets nahe am Batterie-Pluspol platzieren.
- Relais vibrationsgeschützt und trocken montieren.
- Steuersignal korrekt anschließen (z. B. D+); das Relais schaltet nur bei Motorlauf.
- Kabelschuhe fachgerecht crimpen und Verbindungen fest verschrauben.
- Nach Installation Funktionstest durchführen.
Kontaktbelegung:
-
Klemme 30: Batterie-Plus (Starterbatterie / Eingang)
-
Klemme 87: Batterie-Plus (Ausgang Zusatzbatterie / Verbraucher)
-
Klemme 85: Masse (GND)
-
Klemme 86: Steuersignal (z. B. D+)
Sicherheits- & Warnhinweise:
- Nur für 12V-Gleichstromsysteme geeignet.
- Vor Montage Bordnetz spannungsfrei schalten – Kurzschluss- und Brandgefahr!
-
Polung beachten – Verpolung kann zu Bauteilschäden führen.
- Absicherung nur mit den vorgesehenen MidiVAL® / MegaVAL® Sicherungen.
- Kabel gegen Hitze, Feuchtigkeit und mechanische Belastung schützen.
- Montage durch qualifiziertes Fachpersonal empfohlen.
