Zweitbatterieset | BSR140-12 | Automatik Trennrelais 12V | 6m 20mm² Kabel

Zweitbatterieset | BSR140-12 | Automatik Trennrelais 12V | 6m 20mm² Kabel

Artikelnummer: 00006-206
GTIN: 0685293954232
HAN: BSR140-12-PRO-206
Kategorie: Automatik Trennrelais Sets
Hersteller: Impulse Innovation

Artikel zurzeit vergriffen

Artikel vergriffen

Zweitbatterieset | BSR140-12 Automatik Trennrelais 12V | 6m 20mm² Kabel

Produkttyp: Trennrelais-Set, Zweitbatterieset, Bordbatterie-Einbausatz, Zusatzbatterieset, Batterieladeregelung, Batterietrennschalter, Stromverteiler-Set
Relais: Impulse BSR140-12
Nennspannung: 12V
Nennstrom: 140A
Spitzenstrom: 160A (5 Min)
Schaltpunkte: Ein: >13,3 V | Aus: <12,65 V
Stromaufnahme: 250mA Betrieb / 10mA Standby
Schaltrichtung: Bidirektional (Dual Sense)
D+ Leitung erforderlich: Nein
EURO6 geeignet: Nein
Schutzart: IP65
Gehäusematerial: Polybutylenterephthalat (PBT)
Anschlussart: Schraubanschluss M6 + Massekabel
Kabelsatz: 5 m Rot + 1 m Schwarz
Kabelquerschnitt: 20mm²
Leitermaterial: Kupfer (Cu)
Isolierung: PVC
Temperaturbereich: -40°C bis +90°C
Sicherungstyp: MTA MidiVAL®
Sicherungswert: 70A
Anzahl Sicherungen: 2
Sicherungshalter: 2× MIDI Schraubhalter (spritzwassergeschützt)
Polklemmen: Positiv 90° rechts, Negativ 90° links
Kontaktmaterial: Messing (CuZn)
Kontaktbeschichtung: Verzinnt (Sn)
Kabelbereich Polklemmen: 1mm² bis 35mm²
Kabelschuhe: 4× M6, 4× M8, Kupfer, verzinnt
Durchführungstülle: schwarz, für Kabel bis 25mm²
Geeignet für: PKW, Busse, Camper, Caravans, Boote

Eigenschaften:

Automatisches Trennrelais mit Spannungsüberwachung – verhindert Tiefentladung der Starterbatterie bei Campern, PKW, Booten und Wohnmobilen
Bidirektionale Schaltlogik (Dual Sense) – ideal für die kombinierte Ladung über Lichtmaschine, Ladegeräte oder Solaranlagen
Robuste Ausführung mit IP65 – widerstandsfähig gegen Staub, Spritzwasser und Vibrationen im Offroad- und Marineeinsatz
Kein D+ Signal erforderlich – erleichtert die Nachrüstung in Fahrzeugen ohne klassischen Generator-Ausgang
Hochwertiger Kabelsatz mit 20mm² Querschnitt – verlustarme Energieübertragung bei langen Leitungswegen
Standardisierte Sicherungskomponenten – MIDI Sicherungen mit Halter für sichere, normkonforme Absicherung

Anwendungsbereiche:

Camper- und Wohnmobilausbau – ideal zur Nachrüstung einer Zweitbatterie für autarke Stromversorgung bei Reisemobilen und Vans
PKW & Transporter – sichere Energieversorgung für Kühlboxen, Beleuchtung, Werkzeuge und Bordverbraucher
Caravan & Offroad-Fahrzeuge – stabile Batterieanbindung für Outdoor- und Expeditionseinsätze
Car HiFi Systeme – unterbrechungsfreie Stromzufuhr für leistungsstarke Endstufen, Subwoofer und Kondensatoren
Boot & Yacht – sichere Trennung und Ladesteuerung für Starter- und Bordbatterie in maritimen Anwendungen

Beschreibung:

Das Zweitbatterieset mit BSR140-12 Automatik Trennrelais bietet eine professionelle Lösung zur sicheren Verbindung von Starter- und Zusatzbatterie in Campern, PKW, Caravans und Booten. Dank automatischer Spannungsüberwachung werden beide Batterien nur bei ausreichender Bordspannung zusammengeschaltet – so wird die Starterbatterie geschützt und die Versorgungsbatterie effizient geladen. Die bidirektionale Funktion (Dual Sense) erlaubt zudem eine gleichzeitige Ladung durch Solaranlagen oder externe Ladegeräte.

Der mitgelieferte Kabelsatz mit 20mm² Querschnitt sorgt für verlustarme Energieübertragung auch bei längeren Leitungswegen. Hochwertige MIDI-Sicherungen mit spritzwassergeschützten Haltern, sowie robuste Polklemmen und Kabelschuhe garantieren einen sicheren und langlebigen Einbau. Das System eignet sich perfekt für den mobilen Einsatz, autarke Stromversorgung im Reisemobil oder als Upgrade für leistungsstarke Car-HiFi-Anlagen.

Allgemeine Hinweise:

Das Trennrelais funktioniert automatisch und benötigt keine manuelle Bedienung
Geeignet für alle Starter- und Versorgungsbatterien mit 12V Bordspannung
Kann mit AGM-, GEL-, Nass- und Lithiumbatterien (z. B. LiFePO₄) verwendet werden
Kompatibel mit externen Ladequellen: Funktioniert auch mit Solarladereglern und Ladegeräten. Bei reiner Solarladung kann das Relais durch seine bidirektionale Funktion jedoch Strom zur Starterbatterie leiten, wenn diese niedriger geladen ist. Um eine unerwünschte Entladung zu verhindern, wird der Einsatz einer Sperrdiode in Richtung Starterbatterie empfohlen.
Bei Einbau unter extremen Bedingungen (Feuchtigkeit, Hitze) ist ein zusätzlicher mechanischer Schutz empfehlenswert
Nicht geeignet für EURO6-Fahrzeuge: Fahrzeuge mit intelligenter Lichtmaschine und Energiemanagementsystem (EURO6) liefern nicht dauerhaft genügend Ladespannung für das automatische Schalten des Relais. Hier wird ein DC-DC Ladebooster empfohlen.
Zweitbatterie mit hoher Ruhespannung (> 12,8 V): Bei Verwendung von Lithiumbatterien (z. B. LiFePO₄) oder anderen Batterietypen mit dauerhaft hoher Leerlaufspannung kann das Trennrelais auch ohne aktives Laden dauerhaft geschlossen bleiben. Um eine ungewollte Entladung der Starterbatterie zu verhindern, empfiehlt sich der Einsatz einer Sperrdiode in Richtung Starterbatterie.
Zweitbatterie vor Inbetriebnahme vorladen: Ist die Zusatzbatterie tiefentladen oder stark ungleich zur Starterbatterie, kann beim Zuschalten ein hoher Ausgleichsstrom fließen. Dies kann die Sicherung auslösen oder Bauteile schädigen. Beide Batterien sollten vor der Verbindung auf vergleichbaren Ladezustand gebracht werden.

Verwendungshinweise:

Fahrzeug spannungsfrei schalten – Minuspol der Starterbatterie abklemmen
Einbauort festlegen – Relais trocken und vibrationsgeschützt befestigen
Kabelwege planen – Kabelverlauf so wählen, dass keine Scheuerstellen entstehen; Tülle verwenden
Sicherungen installieren – nahe an Pluspol von Starter- und Zweitbatterie montieren
Kabel anschließen – Plusleitungen und Masse fachgerecht mit Kabelschuhen und Polklemmen verbinden
Verbindungen kontrollieren – alle Schraubpunkte auf festen Sitz und Kontaktflächen überprüfen
Minuspol wieder anklemmen – Spannungsversorgung wiederherstellen
Funktionstest durchführen – Motor starten, Bordspannung prüfen, Relaisbetrieb beobachten

Sicherheits- & Warnhinweise:

Nur für 12V-Bordnetze geeignet – nicht in 24V-Systemen verwenden
Einbau nur im spannungsfreien Zustand – Kurzschluss- und Verletzungsgefahr
Fachgerechte Montage erforderlich – unsachgemäße Installation kann zu Schäden an Fahrzeug und Batterie führen
Verpolung vermeiden! – falscher Anschluss kann das Relais dauerhaft zerstören
Kabel gegen Scheuern sichern – immer mit Durchführungstülle oder Schutzschlauch arbeiten
Nicht für EURO6-Fahrzeuge mit Batteriemanagement geeignet
Von Kindern fernhalten! – Kleinteile und stromführende Komponenten

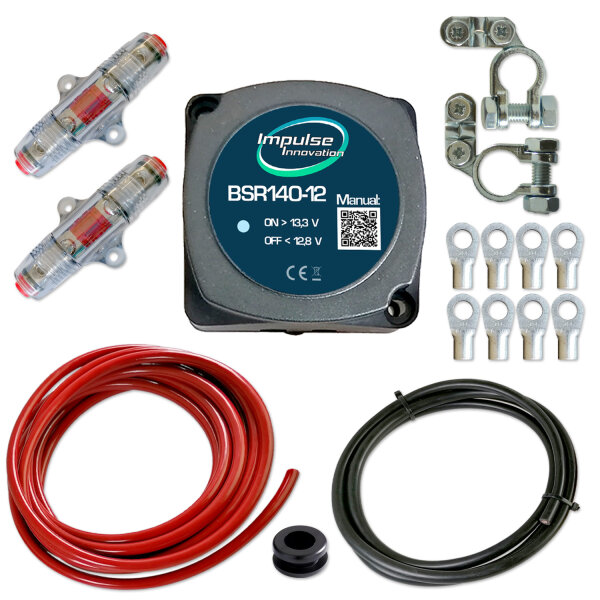

Lieferumfang:

1× Impulse BSR140-12 Automatik Trennrelais (12V, 140A, IP65)
2× MTA MidiVAL® Sicherung 70A
2× MIDI Sicherungshalter schraubbar, spritzwassergeschützt
1× Batteriekabel 20mm² Rot, 5 m
1× Batteriekabel 20mm² Schwarz, 1 m
1× Polklemme Positiv 90° rechts (1–35mm²)
1× Polklemme Negativ 90° links (1–35mm²)
4× Ringkabelschuh bis 25mm² M6, verzinnt
4× Ringkabelschuh bis 25mm² M8, verzinnt
1× Durchführungstülle schwarz für Kabel bis 25mm²

Produkteigenschaft	Wert
Nennspannung:	12V
Relaisfunktion:	Schließer (NO)
Leitermaterial:	Elektrolytkupfer (ECu)
Sicherungstyp:	MIDI Sicherung
Stromart:	Gleichstrom (DC)
Nennstrom:	140A
Schutzart:	IP65
Universelle Kompatibilität:	Ja
EURO6 geeignet:	Nein
mit Kabelsatz:	Ja
Versandgewicht:	1,94 kg
Artikelgewicht:	1,94 kg
Inhalt:	1,00 Stück
