Zweitbatterieset | ECO RL180-12 | Trennrelais 12 V | 6 m AWG8 CCA-Kabel + Batteriehalter BH-01 für VW T4/T5/T6
-
Produkttyp: Zweitbatterieset, Trennrelais-Set, Zusatzbatterie-Einbausatz, speziell für VW-Busse (T4, T5, T6, T6.1), universell auch in anderen Fahrzeugen nutzbar
-
Relais: RL180-12 (12 V, 120 A Dauerstrom, 180 A Spitzenstrom, mit Haltelasche zur Schraubmontage)
-
Schaltfunktion: einpoliger Schließer (NO), potenzialfreier Schaltkontakt, Schaltsignal erforderlich (z. B. D+)
-
Abmessungen Relais: ca. 45 × 45 × 45 mm
-
Kabelsatz Leistung: 6 m ECO AWG8 / 8,4 mm² CCA-Batteriekabel (5,0 m Rot, 1,0 m Schwarz), PVC-isoliert
-
Kabelsatz Steuerleitung: 4 m Rot + 1 m Schwarz, 0,75 mm² Kupferleitungen
-
Batteriehalter BH-01: Universalhalter aus 1,5 mm verzinktem Stahlblech, Maße 380 × 200 × 30 mm, mit variablen Schlitzbohrungen – perfekt für VW T4/T5/T6
-
Montage: Fixierung über Konterplatte + Schraube (inklusive) oder mit optionalen Gurten, speziell für Untersitz-Montage im VW-Bus
-
Sicherungen: 2 × 40 A MTA MidiVAL® Sicherungen inkl. Halter
-
Batteriepolklemmen: 90° POWER-Ausführung
-
Kabelschuhe: 8 × M6, verzinnt
-
Kabeldurchführung: Standard-Tülle bis 25 mm²
Eigenschaften:
-
Speziell für VW T4/T5/T6 optimiert – passgenauer Batteriehalter BH-01 zur sicheren Montage unter Sitz oder Bodenplatte
-
Komplettset mit 6 m AWG8 CCA-Batteriekabel, Steuerleitungen, Sicherungen, Halter und Zubehör
-
POWER-Polklemmen für sicheren, leitstarken Anschluss
-
Hohe Sicherheit durch 40 A MidiVAL®-Sicherungen in robusten Haltern
-
CCA-Kabel (kupferbeschichtetes Aluminium) – leichter und kostengünstiger als Vollkupfer
- Auch universell in Wohnmobilen, Booten, Car-HiFi und Caravans einsetzbar
Anwendungsbereiche:
-
VW T4, T5, T6, T6.1 – ideal für Untersitz-Montage dank passgenauem BH-01 Batteriehalter
-
Wohnmobile & Camper – stabile Bordnetzversorgung für Verbraucher
-
Boote & Yachten – sichere Batterieentkopplung für 12 V-Bordnetze
-
Car-HiFi – zuverlässige Stromversorgung für leistungsstarke Audioanlagen
-
Camping & Outdoor – flexible Energiequelle für Elektronik und Kühlboxen
-
Werkstätten & Hobby – praxistaugliches Komplettset für Nachrüstungen
Beschreibung:
Das Zweitbatterieset ECO RL180-12 ist speziell für den Einsatz in VW-Bussen (T4, T5, T6, T6.1) entwickelt. Der Batteriehalter BH-01 sorgt für die perfekte und stabile Montage der Zusatzbatterie unter Sitz oder Bodenplatte. Dank variabler Schlitzbohrungen kann der Halter flexibel verschraubt werden und passt sich verschiedenen Montagesituationen an.
Das RL180-12 Trennrelais (120 A Dauerstrom, 180 A Spitzenstrom) verbindet Starter- und Bordbatterie automatisch bei Motorlauf und trennt sie im Stand. So bleibt die Starterbatterie geschützt, während die Bordbatterie zuverlässig geladen wird. Mit 6 m AWG8 CCA-Kabel (5,0 m Rot, 1,0 m Schwarz), robusten POWER-Polklemmen und MidiVAL® Sicherungen ist maximale Sicherheit und Leistungsfähigkeit gewährleistet.
Dieses Set ist die optimale Lösung für VW-Busse, lässt sich aber ebenso in anderen Fahrzeugen, Wohnmobilen, Booten oder Car-HiFi-Anwendungen nutzen.
Verwendungshinweise:
- Fahrzeug spannungsfrei schalten – Minuspol der Starterbatterie abklemmen.
-
BH-01 Batteriehalter im VW T4/T5/T6 unter Sitz oder Bodenplatte verschrauben.
- Kabelwege sauber verlegen, vor Hitze und Scheuerstellen schützen.
- Sicherungen stets nahe an den Batterie-Pluspolen einsetzen.
- Relais vibrationsgeschützt und trocken montieren.
- Steuerleitung korrekt anschließen – Zusatzbatterie wird nur bei Motorlauf geladen.
- Kabelschuhe fachgerecht crimpen, Verbindungen festziehen.
- Funktionstest nach Montage durchführen.
Kontaktbelegung:
-
Klemme 30: Batterie-Plus (Starterbatterie / Eingang)
-
Klemme 87: Batterie-Plus (Ausgang zur Zusatzbatterie / Verbraucher)
-
Klemme 85: Masse (GND)
-
Klemme 86: Steuersignal (z. B. D+)
Sicherheits- & Warnhinweise:
- Nur in 12 V-Bordnetzen mit geeignetem Spannungsbereich einsetzen.
- Vor Montage und Wartung Fahrzeug spannungsfrei schalten.
- Nur mit vorgesehenen Sicherungen betreiben.
- Polung beachten – Verpolung kann Bauteile zerstören.
- Kabel vor Feuchtigkeit, Hitze und mechanischer Belastung schützen.
- Fachgerechte Montage empfohlen.
- Produkt und Verpackung von Kindern fernhalten.

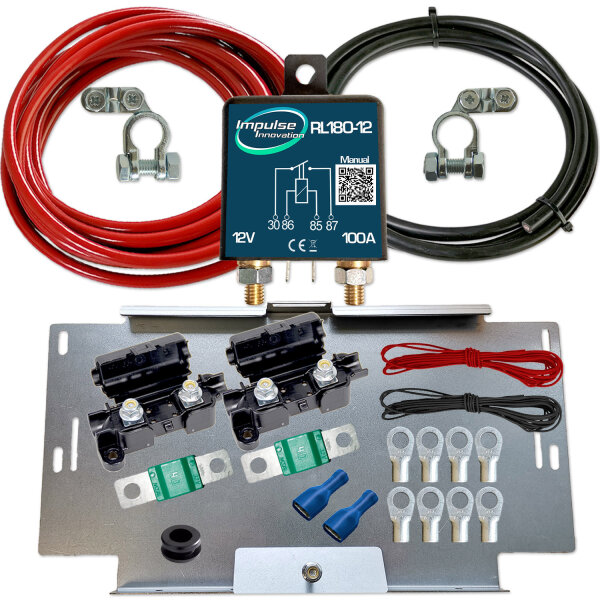

Lieferumfang:
- 1 × RL180-12 Trennrelais 12 V / 120 A
- 1 × Batteriekabel AWG8 / 8,4 mm² CCA, 5,0 m, Rot
- 1 × Batteriekabel AWG8 / 8,4 mm² CCA, 1,0 m, Schwarz
- 1 × Steuerkabel 0,75 mm², 4 m, Rot
- 1 × Steuerkabel 0,75 mm², 1 m, Schwarz
- 2 × 40 A MTA MidiVAL® Sicherungen
- 2 × MTA MidiVAL® Sicherungshalter
- 2 × Batteriepolklemmen 90° POWER-Ausführung
- 8 × Kabelschuhe M6, verzinnt
- 1 × Kabeldurchführung
- 1 × Batteriehalter BH-01 (Universal für VW T4/T5/T6, inkl. Konterplatte & Schraube)
| Produkteigenschaft |
Wert |
| Versandgewicht: |
1,70 kg
|
| Artikelgewicht: |
1,69 kg
|
| Inhalt: |
1,00 Stück
|
