Zweitbatterieset | RL180-12 PRO | Trennrelais 12 V 120 A | 3,5 m 10 mm² Kupferkabel | Batteriehalter VW T4–T6
-
Produkttyp: Zweitbatterieset (PRO-Version), Trennrelais-Set, Zusatzbatterie-Einbausatz, passend für VW-Busse T4, T5, T6, T6.1 oder universell einsetzbar
-
Relais: RL180-12 (12 V, 120 A Dauerstrom, 180 A Spitzenstrom, mit Haltelasche zur Schraubmontage)
-
Schaltfunktion: einpoliger Schließer (NO), potenzialfreier Schaltkontakt, Schaltsignal erforderlich (z. B. D+)
-
Abmessungen Relais: ca. 45 × 45 × 45 mm
-
Kabelsatz Leistung: 3,5 m Vollkupfer-Batteriekabel 10 mm² (2,5 m Rot, 1 m Schwarz), PVC-isoliert
-
Kabelsatz Steuerleitung: 4 m Rot + 1 m Schwarz, 0,75 mm² Kupferleitungen
-
Temperaturbereich: –40 °C bis +90 °C
-
Sicherungen: 2 × 50 A MTA MidiVAL® Sicherungen inkl. Standard-Halter
-
Batteriepolklemmen: 90° POWER-Ausführung
-
Kabelschuhe: 8 × M6, verzinnt, passend für 10 mm²
-
Kabeldurchführung: Standard-Tülle bis 10 mm²
-
Batteriehalter: BH-01 (Universal für VW T4, T5, T6, T6.1 – stabile Montage unter Sitz oder auf Bodenplatte)
Eigenschaften:
-
PRO-Version mit 10 mm² Vollkupferkabel – zuverlässig und flexibel für mittlere Verbraucher
-
Passend für VW-Busse (T4, T5, T6, T6.1) – inkl. Batteriehalter BH-01 aus verzinktem Stahlblech
-
Sichere Absicherung durch 2 × 50 A MidiVAL® Sicherungen mit Standard-Haltern
-
Trennrelais RL180-12 mit 120 A Dauerstrom und 180 A Spitzenstrom
-
Power-Polklemmen für stabile Verbindung
- Einsetzbar in VW-Bussen, Wohnmobilen, Car-HiFi, Booten, Caravan und Camping
Anwendungsbereiche:
-
VW T4, T5, T6, T6.1 – sichere Untersitzmontage mit BH-01 Batteriehalter
-
Wohnmobile & Camper – kompakte Lösung für Bordnetze
-
Car-HiFi – zuverlässige Versorgung für Endstufen und Elektronik
-
Boote & Yachten – sichere Trennung von Starter- und Bordbatterie
-
Camping & Outdoor – Strom für Kühlboxen, Beleuchtung, Ladegeräte
Beschreibung:
Das RL180-12 PRO Zweitbatterieset mit 3,5 m 10 mm² Vollkupfer-Batteriekabel ist eine kompakte und sichere Lösung für 12 V-Bordnetze. Das Trennrelais RL180-12 (120 A Dauerstrom, 180 A Spitzenstrom) verbindet Starter- und Bordbatterie nur bei Motorlauf und schützt die Starterbatterie im Stand.
Der Batteriehalter BH-01 ermöglicht eine passgenaue und stabile Montage im VW T4, T5 oder T6, kann aber auch universell in Bodenplatten oder Schränken verwendet werden. Die 50 A MidiVAL® Sicherungen mit Standardhaltern gewährleisten zuverlässigen Schutz der Leitungen. Mit Power-Polklemmen und 8 × M6 Kabelschuhen ist das Set sofort einbaufertig.
Verwendungshinweise:
- Fahrzeug spannungsfrei schalten – Minuspol der Starterbatterie abklemmen.
- Batteriehalter BH-01 stabil unter Sitz oder auf Bodenplatte verschrauben.
- Kabelwege sorgfältig verlegen und gegen Hitze/Scheuern schützen.
- Sicherungen nahe an den Batterie-Pluspolen einsetzen.
- Relais vibrationsgeschützt und trocken montieren.
- Steuerleitung korrekt anschließen – Zusatzbatterie wird nur bei Motorlauf geladen.
- Kabelschuhe sauber crimpen, Verbindungen festziehen.
- Nach Montage Funktionstest durchführen.
Kontaktbelegung:
-
Klemme 30: Batterie-Plus (Starterbatterie / Eingang)
-
Klemme 87: Batterie-Plus (Ausgang Zusatzbatterie / Verbraucher)
-
Klemme 85: Masse (GND)
-
Klemme 86: Steuersignal (z. B. D+)
Sicherheits- & Warnhinweise:
- Nur in 12 V-Bordnetzen mit geeignetem Spannungsbereich einsetzen.
- Vor Montage und Wartung Fahrzeug spannungsfrei schalten.
- Nur mit vorgesehenen Sicherungen betreiben (hier: 50 A MidiVAL®).
- Polung beachten – Verpolung kann Bauteile zerstören.
- Kabel vor Feuchtigkeit, Hitze und mechanischer Belastung schützen.
- Fachgerechte Montage empfohlen.
- Produkt und Verpackung von Kindern fernhalten.

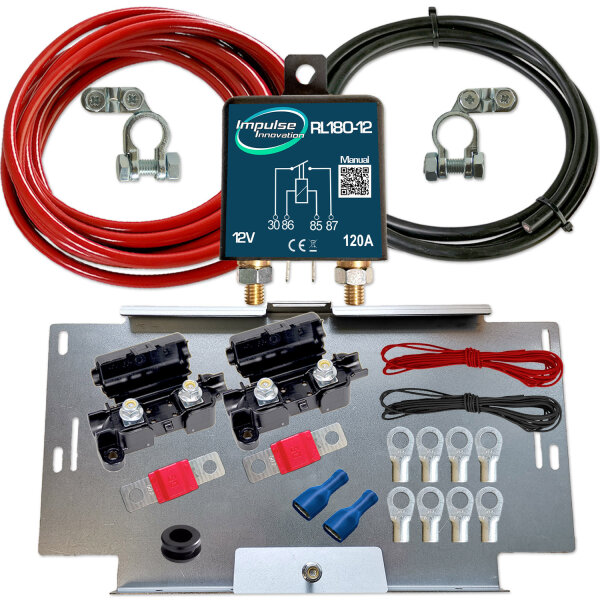

Lieferumfang:
- 1 × RL180-12 Trennrelais 12 V / 120 A
- 1 × Batteriekabel 10 mm² Vollkupfer, 2,5 m, Rot
- 1 × Batteriekabel 10 mm² Vollkupfer, 1 m, Schwarz
- 1 × Steuerkabel 0,75 mm², 4 m, Rot
- 1 × Steuerkabel 0,75 mm², 1 m, Schwarz
- 2 × 50 A MTA MidiVAL® Sicherungen
- 2 × MTA MidiVAL® Standard-Sicherungshalter
- 2 × Batteriepolklemmen 90° POWER-Ausführung
- 8 × Ringkabelschuhe M6, verzinnt
- 1 × Kabeldurchführung
- 1 × Batteriehalter BH-01 (Universal für VW T4/T5/T6/T6.1)
Angaben zur Produktsicherheit
Herstellerinformationen:
Impulse Innovation
Achsenkamp 1
Schleswig-Holstein
Neudorf-Bornstein, Deutschland, 24214
info@impulse-innovation.de
https://impulse-innovation.de
