Zweitbatterieset | RL180-12 PRO | Trennrelais 12 V 120 A | 6 m 16 mm² Kupferkabel
-
Produkttyp: Zweitbatterieset (PRO-Version), Trennrelais-Set, Zusatzbatterie-Einbausatz, Bordbatterie-System, Batterietrennschalter, Ladeerhaltungs-Set, Stromverteiler-Set, Auto-HiFi-Versorgungskit
-
Relais: RL180-12 (12 V, 120 A Dauerstrom, 180 A Spitzenstrom, mit Haltelasche zur Schraubmontage)
-
Schaltfunktion: einpoliger Schließer (NO), potenzialfreier Schaltkontakt, Schaltsignal erforderlich (z. B. D+)
-
Abmessungen Relais: ca. 45 × 45 × 45 mm
-
Kabelsatz Leistung: 6 m Vollkupfer-Batteriekabel 16 mm² (5 m Rot, 1 m Schwarz), PVC-isoliert
-
Kabelsatz Steuerleitung: 4 m Rot + 1 m Schwarz, 0,75 mm² Kupferleitungen
-
Temperaturbereich: –40 °C bis +90 °C
-
Sicherungen: 2 × 60 A MTA MidiVAL® Sicherungen
-
Sicherungshalter: 2 × MTA MidiVAL® Standard-Halter
-
Batteriepolklemmen: 90° POWER-Ausführung
-
Kabelschuhe: 8 × M6, verzinnt, passend für 16 mm²
-
Kabeldurchführung: Standard-Tülle bis 16 mm²
Eigenschaften:
-
PRO-Version mit 16 mm² Vollkupferkabel – hohe Leitfähigkeit bei kompaktem Kabelquerschnitt
-
Trennrelais RL180-12 mit 120 A Dauerstrom und 180 A Spitzenstrom
-
Sichere Absicherung durch 2 × 60 A MidiVAL® Sicherungen in Standardhaltern
-
Power-Polklemmen für stabile, zuverlässige Anschlüsse
- Einbaufertig für Wohnmobile, Camper, Car-HiFi, Boote, Caravan und Werkstätten
Anwendungsbereiche:
-
Wohnmobile & Camper – stabile Bordnetzversorgung für Verbraucher
-
Car-HiFi – sichere Stromversorgung für Endstufen und Subwoofer
-
Boote & Yachten – zuverlässige Trennung von Starter- und Bordbatterie
-
Camping & Outdoor – Energie für Kühlboxen, Beleuchtung, Ladegeräte
-
Werkstätten & Hobby – praxistaugliches Komplettset für Nachrüstungen
Beschreibung:
Das RL180-12 PRO Zweitbatterieset kombiniert ein leistungsstarkes Trennrelais RL180-12 mit 6 m 16 mm² Vollkupfer-Batteriekabeln für maximale Effizienz. Das Relais koppelt Starter- und Bordbatterie zuverlässig während des Motorlaufs und trennt im Stand – so bleibt die Starterbatterie geschützt.
Die 60 A MTA MidiVAL® Sicherungen mit Standardhaltern gewährleisten hohe Betriebssicherheit. Mit Power-Polklemmen und 8 × M6 Kabelschuhen ist das Set sofort einbaufertig und bietet eine kompakte, professionelle Lösung für Wohnmobile, Car-HiFi, Boote und Camper.
Verwendungshinweise:
- Fahrzeug spannungsfrei schalten – Minuspol der Starterbatterie abklemmen.
- Relais vibrationsgeschützt und trocken montieren.
- Kabelwege sorgfältig verlegen und gegen Hitze/Scheuern schützen.
- Sicherungen nahe an den Batterie-Pluspolen einsetzen.
- Steuerleitung korrekt anschließen – Zusatzbatterie wird nur bei Motorlauf geladen.
- Kabelschuhe fachgerecht crimpen, Verbindungen festziehen.
- Nach Montage Funktionstest durchführen.
Kontaktbelegung:
-
Klemme 30: Batterie-Plus (Starterbatterie / Eingang)
-
Klemme 87: Batterie-Plus (Ausgang Zusatzbatterie / Verbraucher)
-
Klemme 85: Masse (GND)
-
Klemme 86: Steuersignal (z. B. D+)
Sicherheits- & Warnhinweise:
- Nur in 12 V-Bordnetzen mit geeignetem Spannungsbereich einsetzen.
- Vor Montage und Wartung Fahrzeug spannungsfrei schalten.
- Nur mit vorgesehenen Sicherungen betreiben (hier: 60 A MidiVAL®).
- Polung beachten – Verpolung kann Bauteile zerstören.
- Kabel vor Feuchtigkeit, Hitze und mechanischer Belastung schützen.
- Fachgerechte Montage empfohlen.
- Produkt und Verpackung von Kindern fernhalten.

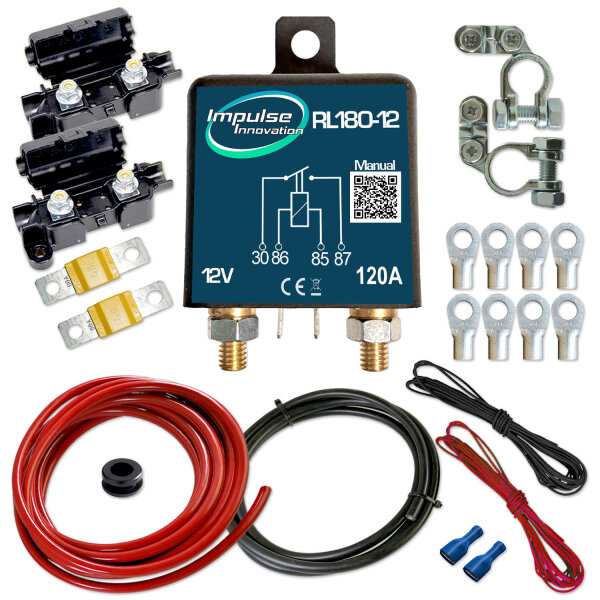

Lieferumfang:
- 1 × RL180-12 Trennrelais 12 V / 120 A
- 1 × Batteriekabel 16 mm² Vollkupfer, 5 m, Rot
- 1 × Batteriekabel 16 mm² Vollkupfer, 1 m, Schwarz
- 1 × Steuerkabel 0,75 mm², 4 m, Rot
- 1 × Steuerkabel 0,75 mm², 1 m, Schwarz
- 2 × 60 A MTA MidiVAL® Sicherungen
- 2 × MTA MidiVAL® Standard-Sicherungshalter
- 2 × Batteriepolklemmen 90° POWER-Ausführung
- 8 × Ringkabelschuhe M6, verzinnt
- 1 × Kabeldurchführung
| Produkteigenschaft |
Wert |
| Relaisfunktion: |
Schließer (NO) |
| Leiterquerschnitt: |
16mm² |
| Leitermaterial: |
Kupfer (Cu) |
| Stromart: |
Gleichstrom (DC) |
| Sicherungswert: |
60A |
| Universelle Kompatibilität: |
Ja |
| Oldtimer-Teil: |
Ja |
| Tuning- & Styling-Teil: |
Ja |
| mit Kabelsatz: |
Ja |
| Versandgewicht: |
1,36 kg
|
| Artikelgewicht: |
1,36 kg
|
| Inhalt: |
1,00 Stück
|
Angaben zur Produktsicherheit
Herstellerinformationen:
Impulse Innovation
Achsenkamp 1
Schleswig-Holstein
Neudorf-Bornstein, Deutschland, 24214
info@impulse-innovation.de
https://impulse-innovation.de
