Zweitbatterieset | RL180-12 PRO | Trennrelais 12 V 120 A | 6 m 16 mm² Kupferkabel | Batteriehalter VW T4–T6 / Universal
-
Produkttyp: Zweitbatterieset (PRO-Version), Trennrelais-Set, Zusatzbatterie-Einbausatz, passend für VW-Busse T4, T5, T6, T6.1 oder universell für den Einbau in Schränken, Bodenplatten und andere Montagesituationen
-
Relais: RL180-12 (12 V, 120 A Dauerstrom, 180 A Spitzenstrom, mit Haltelasche zur Schraubmontage)
-
Schaltfunktion: einpoliger Schließer (NO), potenzialfreier Schaltkontakt, Schaltsignal erforderlich (z. B. D+)
-
Abmessungen Relais: ca. 45 × 45 × 45 mm
-
Kabelsatz Leistung: 6 m Vollkupfer-Batteriekabel 16 mm² (5 m Rot, 1 m Schwarz), PVC-isoliert
-
Kabelsatz Steuerleitung: 4 m Rot + 1 m Schwarz, 0,75 mm² Kupferleitungen
-
Temperaturbereich: –40 °C bis +90 °C
-
Sicherungen: 2 × 60 A MTA MidiVAL® Sicherungen inkl. Standard-Halter
-
Batteriepolklemmen: 90° POWER-Ausführung
-
Kabelschuhe: 8 × M6, verzinnt, passend für 16 mm²
-
Kabeldurchführung: Standard-Tülle bis 16 mm²
-
Batteriehalter: BH-01 (Universal für VW T4, T5, T6, T6.1 oder für Montage in Schränken, Bodenplatten, Fahrzeugaufbauten)
Eigenschaften:
-
PRO-Version mit 16 mm² Vollkupferkabel – maximale Leitfähigkeit, geringster Widerstand
-
Batteriehalter BH-01 – stabiler, verzinkter Universalhalter: passgenau für VW-Busse, aber auch flexibel in Schränken oder Bodenplatten einsetzbar
-
Sichere Absicherung durch 2 × 60 A MidiVAL® Sicherungen mit Standard-Haltern
-
Trennrelais RL180-12 mit 120 A Dauerstrom und 180 A Spitzenstrom
-
Power-Polklemmen für stabile Verbindung
- Ideal für VW-Busse, Wohnmobile, Car-HiFi, Boote, Camper und universelle Einbausituationen
Anwendungsbereiche:
-
VW T4, T5, T6, T6.1 – passgenaue Untersitzmontage mit BH-01 Batteriehalter
-
Universal – Montage in Schränken, Bodenplatten oder individuellen Fahrzeugaufbauten
-
Wohnmobile & Camper – stabile Energieversorgung für Bordnetzverbraucher
-
Car-HiFi – sichere Stromversorgung für Endstufen und leistungsstarke Audioanlagen
-
Boote & Yachten – zuverlässige Trennung von Starter- und Bordbatterie
-
Camping & Outdoor – Energie für Kühlboxen, Beleuchtung und mobile Geräte
Beschreibung:
Das RL180-12 PRO Zweitbatterieset kombiniert 16 mm² Vollkupfer-Batteriekabel für höchste Effizienz mit einem robusten Batteriehalter BH-01. Dieser eignet sich sowohl für die passgenaue Montage in VW-Bussen (T4, T5, T6, T6.1) als auch für den universellen Einsatz in Schränken, Bodenplatten oder anderen Aufbauten. So lässt sich die Zusatzbatterie sicher und flexibel befestigen.
Das Trennrelais RL180-12 verbindet Starter- und Bordbatterie automatisch bei Motorlauf und trennt sie im Stand. Die MTA MidiVAL® Sicherungen (60 A) in Standardhaltern gewährleisten zuverlässigen Schutz. Dieses Set ist ideal für alle, die eine robuste und vielseitige Lösung suchen – egal ob im VW-Bus, Wohnmobil, Boot oder individuellen Fahrzeugumbauten.
Verwendungshinweise:
- Fahrzeug spannungsfrei schalten – Minuspol der Starterbatterie abklemmen.
- Batteriehalter BH-01 im VW-Bus oder universell in Schränken/Bodenplatten stabil verschrauben.
- Kabelwege sauber verlegen, vor Hitze und Scheuerstellen schützen.
- Sicherungen nahe an den Batterie-Pluspolen einsetzen.
- Relais vibrationsgeschützt und trocken montieren.
- Steuerleitung korrekt anschließen – Zusatzbatterie wird nur bei Motorlauf geladen.
- Kabelschuhe fachgerecht crimpen, Verbindungen festziehen.
- Nach Montage Funktionstest durchführen.
Kontaktbelegung:
-
Klemme 30: Batterie-Plus (Starterbatterie / Eingang)
-
Klemme 87: Batterie-Plus (Ausgang Zusatzbatterie / Verbraucher)
-
Klemme 85: Masse (GND)
-
Klemme 86: Steuersignal (z. B. D+)
Sicherheits- & Warnhinweise:
- Nur in 12 V-Bordnetzen mit geeignetem Spannungsbereich einsetzen.
- Vor Montage und Wartung Fahrzeug spannungsfrei schalten.
- Nur mit vorgesehenen Sicherungen betreiben (hier: 60 A MidiVAL®).
- Polung beachten – Verpolung kann Bauteile zerstören.
- Kabel vor Feuchtigkeit, Hitze und mechanischer Belastung schützen.
- Fachgerechte Montage empfohlen.
- Produkt und Verpackung von Kindern fernhalten.

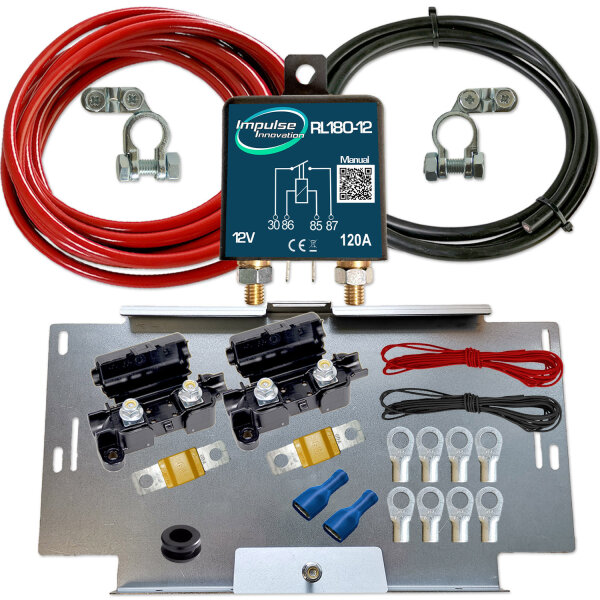

Lieferumfang:
- 1 × RL180-12 Trennrelais 12 V / 120 A
- 1 × Batteriekabel 16 mm² Vollkupfer, 5 m, Rot
- 1 × Batteriekabel 16 mm² Vollkupfer, 1 m, Schwarz
- 1 × Steuerkabel 0,75 mm², 4 m, Rot
- 1 × Steuerkabel 0,75 mm², 1 m, Schwarz
- 2 × 60 A MTA MidiVAL® Sicherungen
- 2 × MTA MidiVAL® Standard-Sicherungshalter
- 2 × Batteriepolklemmen 90° POWER-Ausführung
- 8 × Ringkabelschuhe M6, verzinnt
- 1 × Kabeldurchführung
- 1 × Batteriehalter BH-01 (Universal – passend für VW T4/T5/T6/T6.1 oder flexibel in Schränken und Bodenplatten einsetzbar)
