Artikelnummer: 01285
Kategorie: Sicherungen
Hersteller: MTA

Sicherungswert

5,82 €

5,82 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen

Die POWERVAL Sicherung in den Baugrößen CAL1 bis CAL5 schützt Batterie- und Hauptleitungen in 12V- und 24V-Gleichstromsystemen bei Strömen von rund 400 bis 1200 A. Sie kommt dort zum Einsatz, wo die MegaVAL-Reihe nicht mehr ausreicht: große Batteriebänke, leistungsstarke Wechselrichter, zentrale DC-Verteilungen.

PowerVAL hat dieselbe Form und dieselben Abmessungen wie die MegaVAL und lässt sich deshalb in denselben Sicherungshaltern verwenden. MTA gibt für die Reihe einen optimierten Widerstandswert und damit einen möglichst geringen Spannungsabfall auf der Leitung an, dazu eine hohe Belastbarkeit bei kurzzeitigen Leistungsspitzen. Die Farbcodierung ermöglicht eine schnelle Zuordnung der Baugröße.

Technische Daten:

Hersteller: MTA
Serie: PowerVAL®
Typ: POWERVAL Sicherung, KFZ Hochstromsicherung, Streifensicherung, Schraubsicherung, Batteriesicherung, Schmelzsicherung
Bauform: verschraubbare Streifensicherung, identisch zur MegaVAL
Baugrößen: CAL1 bis CAL5, je nach Auswahl
Strombereich: rund 400 bis 1200 A, je nach Baugröße
Nennspannung: 32 V DC
Geeignete Bordnetze: 12 V und 24 V DC
Stromart: Gleichstrom DC
Anschluss: 2 Schraubanschlüsse M8
Bohrungsdurchmesser: ca. 8,5 mm
Lochabstand: ca. 50,8 mm
Abmessungen (L×H×B): ca. 68,6 × 16,3 × 10,6 mm
Gehäusematerial: PA66-GF30 (glasfaserverstärktes Polyamid)
Kontaktmaterial: Zinklegierung bei CAL1 und CAL2, Kupfer ab CAL3
Kontaktbeschichtung: verzinnt
Temperaturbereich: -40 °C bis +125 °C
Norm: ISO 8820-5

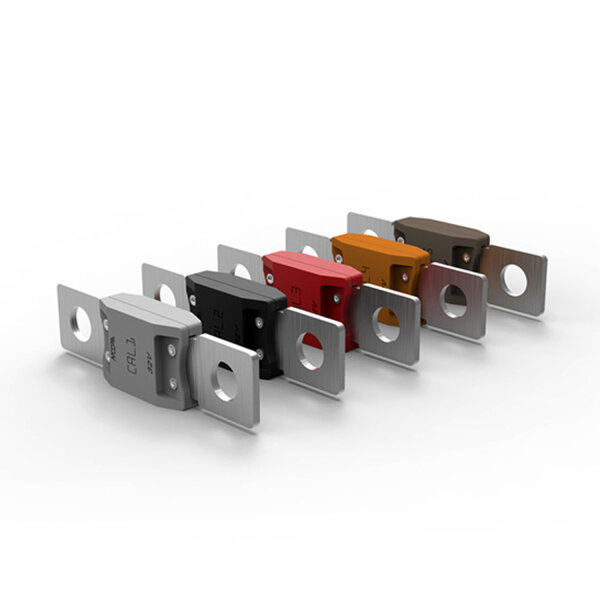

Verfügbare Baugrößen:

Baugröße	Strombereich	Farbe	Herstellernummer	Kontaktmaterial
CAL1	400 bis 1000 A	Grau	0601350 / 0701350	Zinklegierung, verzinnt
CAL2	400 bis 1200 A	Schwarz	0601400 / 0701400	Zinklegierung, verzinnt
CAL3	500 bis 1200 A	Rot	0601450 / 0701450	Kupfer, verzinnt
CAL4	600 bis 1200 A	Braun	0601500 / 0701500	Kupfer, verzinnt
CAL5	700 bis 1200 A	Weizengrau	0601700 / 0701700	Kupfer, verzinnt

Eigenschaften:

Hochstromsicherung für 400 bis 1200 A in 12-V- und 24-V-Gleichstromanlagen
Fünf Baugrößen für unterschiedlich dimensionierte Hauptleitungen
Baugleich zur MegaVAL: gleiche Form und Abmessungen, in denselben Haltern verwendbar
Optimierter Widerstandswert für einen möglichst geringen Spannungsabfall auf der Leitung
Hohe Belastbarkeit bei kurzzeitigen Leistungsspitzen
M8-Schraubanschlüsse für große Leitungsquerschnitte
50,8 mm Lochabstand für MegaVAL- und PowerVAL-Sicherungshalter
Farbcodierung nach Baugröße
PA66-GF30-Gehäuse, form- und temperaturbeständig von -40 °C bis +125 °C

Anwendungsbereiche:

Große Batteriebänke: Absicherung von Hauptleitungen mit sehr großem Querschnitt
Wechselrichter und Ladetechnik: leistungsstarke DC-Komponenten in Insel- und Bordnetzen
Lkw und Nutzfahrzeuge: 24-V-Bordnetze, Nebenantriebe und elektrische Zusatzsysteme
Boot und Marine: Bordnetz, Batteriebank und Verbraucher mit hohem Anlaufstrom
Solar und Speicher: Niedervolt-Batteriestromkreise und zentrale DC-Verteilungen
Land- und Baumaschinen: Hauptstromkreise, Steuerungen und leistungsstarke Verbraucher
Car-HiFi: sehr leistungsstarke Endstufen und zentrale Stromverteiler

Hinweise zur Auswahl und Verwendung:

Der Sicherungswert muss passend zur Leitung und zum angeschlossenen Stromkreis gewählt werden.
Nur für Gleichstromsysteme bis maximal 32 V DC verwenden.
Nur in einem geeigneten MegaVAL- oder PowerVAL-Sicherungshalter verwenden.
Vor dem Austausch Bauform, Abmessungen, Lochabstand und Befestigung prüfen.
Vor Montage oder Austausch die Stromversorgung vollständig trennen.
Bei diesen Strömen sind Leitungsquerschnitt, Kabelschuhe und Kontaktflächen ebenso sorgfältig auszulegen wie die Sicherung selbst.
Eine ausgelöste Sicherung nicht durch eine größere ersetzen, ohne die Ursache geprüft zu haben.

Sicherheits- und Warnhinweise:

Nur bestimmungsgemäß und innerhalb der angegebenen elektrischen Grenzwerte verwenden.
Die Sicherung ersetzt keine fachgerechte Dimensionierung von Leitungen und Stromkreisen.
Nicht für Netzspannung und nicht für Wechselstrom geeignet.
Vor Arbeiten an elektrischen Anlagen Batterie beziehungsweise Stromversorgung trennen.
Beschädigte, verformte oder thermisch verfärbte Sicherungen nicht weiterverwenden.
Sicherung niemals überbrücken, verändern oder manipulieren.
Arbeiten an Anlagen mit derart hohen Strömen gehören in fachkundige Hände.
Von Kindern fernhalten.

Lieferumfang:

1 × POWERVAL Sicherung in der ausgewählten Baugröße

Häufige Fragen:

Was bedeuten die CAL-Größen?

CAL1 bis CAL5 sind Baugrößen der PowerVAL-Reihe, keine einzelnen Ampere-Werte. Jede Größe deckt einen Strombereich ab, der in der Tabelle oben angegeben ist. Welche Größe im konkreten Fall passt, ergibt sich aus der Auslegung des Stromkreises.

Passen die Sicherungen in einen MegaVAL-Halter?

Ja. PowerVAL hat laut MTA dieselbe Form und dieselben Abmessungen wie die MegaVAL und ist in denselben Haltern verwendbar. Lochabstand und Anschlussart sollten vor dem Einbau trotzdem geprüft werden.

Worin unterscheidet sich PowerVAL von MegaVAL?

PowerVAL deckt deutlich höhere Ströme ab und wird in CAL-Baugrößen statt in Ampere-Werten geführt. MTA gibt für die Reihe zusätzlich einen optimierten Widerstandswert und damit einen möglichst geringen Spannungsabfall an.

Warum haben CAL1 und CAL2 ein anderes Kontaktmaterial?

MTA führt CAL1 und CAL2 mit Kontakten aus verzinnter Zinklegierung, CAL3 bis CAL5 mit verzinntem Kupfer. Das jeweils zutreffende Material ist bei der einzelnen Baugröße angegeben.
