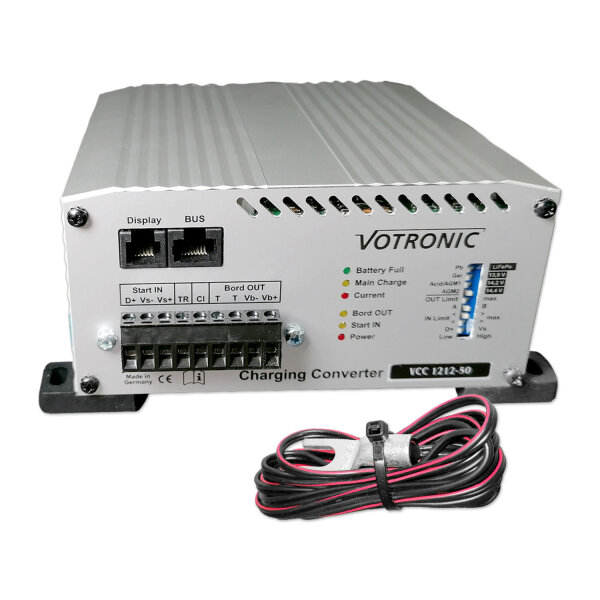

Der Ladebooster Votronic VCC 1212-50 (12 V, 50 A) ist ein vollautomatischer Lade-Wandler nach dem B2B-Prinzip (Battery to Battery): Er lädt die Zweitbatterie während der Fahrt aus der Lichtmaschine, in Campern, Wohnmobilen, Transportern und Booten. Das Gerät wird einzeln geliefert, Kabel und Absicherung werden passend zum Leitungsweg gewählt.
Der Ladewandler bezieht seine Energie aus dem Starterkreis und lädt die Bordbatterie mit bis zu 50 A nach einer IU1oU2-Kennlinie, abgestimmt auf den eingestellten Batterietyp. Im Gegensatz zum herkömmlichen Trennrelais wird die Ladespannung nach dem Ladeprogramm abgesenkt oder angehoben, deshalb ist er besonders gut für Fahrzeuge der Euro-Norm 6 und 6+ geeignet. Er verhält sich am Starterkreis wie ein kräftiger Verbraucher, angeschlossene 12V-Verbraucher werden automatisch mitversorgt. Bei stehendem Motor werden die Batterien nicht entladen.
Lieferumfang:
- 1 × Ladewandler Votronic VCC 1212-50
- 1 × Temperatur-Sensor für die Bordbatterie
- 1 × Montage- und Bedienungsanleitung
Nicht im Lieferumfang sind Batterien, Batteriekabel, Sicherungen und Sicherungshalter, Kabelschuhe und Fernbedienung.
Technische Daten:
-
Modell: Votronic VCC 1212-50
-
Eingang: Starterbatterie 12 V, mindestens 60 Ah empfohlen, Eingangsspannung 10,5 bis 16,5 V bei Steuerung über D+
-
Stromaufnahme: 0,1 bis max. 68 A, über die Schalter IN Limit wahlweise auf 49 A, 42 A oder 33 A begrenzbar; Leistungsaufnahme max. 760 W
-
Ladestrom: 0 bis 50 A, geregelt (IU1oU2); mit dem Schalter OUT Limit 0 bis 39 A
-
Ladeprogramme: 8: Blei-Säure, Gel, AGM (2), LiFePO4 (4)
-
Bordbatterie: Blei-Säure, Gel, AGM und LiFePO4, 12 V, empfohlen 75 bis 320 Ah, bis zu 440 Ah
-
Vorladestrom: für tiefentladene Blei-Batterien max. 25 A
-
Nebenladezweig zur Starterbatterie: 0 bis 3 A, zuschaltbar (Schalter A / B), aktiv bei Fremdladung der Bordbatterie
-
Ladespannungs-Limit am Ausgang: 15,00 V (Schutz der angeschlossenen Verbraucher)
-
Ruhestrom: 16 mA
-
Spannungswelligkeit: unter 30 mV rms
-
Temperaturbereich: -20 bis +45 °C, Luftfeuchtigkeit max. 95 % nicht kondensierend
-
Abmessungen (L×B×H): 164 × 139 × 74 mm, inklusive Befestigungsflansche
-
Gewicht: 950 g
-
Einbaulage: beliebig, mit drehzahlgeregeltem, temperaturgesteuertem Lüfter
Ladeprogramme:
-
Blei-Säure: U1 14,4 V, U2 13,5 V, für Blei-Säure-Batterien
-
Gel: U1 14,4 V, U2 13,8 V, für Gel-Batterien
-
AGM 1: U1 14,4 V, U2 13,5 V, für AGM-Batterien
-
AGM 2: U1 14,7 V, U2 13,6 V, für AGM-Batterien mit der Ladespannungsangabe 14,7 V; das Batterie-Datenblatt vorher prüfen
-
LiFePO4 13,9 V: U1 13,9 V, U2 13,9 V, für LiFePO4-Komplettbatterien
-
LiFePO4 14,2 V: U1 14,2 V, U2 13,6 V, für LiFePO4-Komplettbatterien
-
LiFePO4 14,4 V: U1 14,4 V, U2 13,8 V, für LiFePO4-Komplettbatterien
-
LiFePO4 14,6 V: U1 14,6 V, U2 13,8 V, für LiFePO4-Komplettbatterien
Das Programm wird mit Schiebeschaltern am Gerät eingestellt, die Ladevorschriften des Batterieherstellers gehen vor. Bei eingestelltem LiFePO4-Programm muss der Temperatur-Sensor angeschlossen sein.
Kabel und Absicherung:
Für volle Ladeleistung sind je Querschnitt diese Leitungslängen und Sicherungen vorgesehen:
-
16 mm²: Plusleitung zur Starterbatterie bis 8 m (Sicherung 80 A), Plus- und Minusleitung zur Bordbatterie jeweils 1,5 bis 4,0 m (Sicherung 60 A)
-
25 mm²: Plusleitung zur Starterbatterie bis 11 m (Sicherung 80 A), Plus- und Minusleitung zur Bordbatterie jeweils 2,5 bis 6,0 m (Sicherung 60 A)
Absicherung: Sicherung 80 A in der Plusleitung zur Starterbatterie, Sicherung 60 A in der Plusleitung zur Bordbatterie, jeweils nahe an der jeweiligen Batterie. Bei isolierten Aufbauten wird zwischen den Minuspolen von Starter- und Bordbatterie eine zusätzliche Leitung gelegt, die Querschnitte und Längen stehen im Handbuch. Auf die Messleitungen Vs und Vb kann meist verzichtet werden, wenn die Längen der Tabelle nur zu etwa drei Viertel (Startseite) beziehungsweise zwei Dritteln (Bordseite) genutzt werden. Der Ladewandler sitzt möglichst nah an der Bordbatterie. Gemeinsamer Anschlusspunkt aller Minusleitungen ist der Minuspol der Bordbatterie; sitzt in der Minusleitung ein Mess-Shunt, etwa von einem Batteriecomputer, treffen sich die Minusleitungen am Shunt. Für die Klemmen wird der Anschluss der Litzen ohne Aderendhülsen empfohlen.
Anschlüsse am Ladewandler:
-
IN Start +: Plus von der Starterbatterie, über die Sicherung 80 A
-
OUT Bord +: Plus zur Bordbatterie, über die Sicherung 60 A
-
Com. -: gemeinsamer Minusanschluss, ohne Sicherung
-
D+: Steuersignal vom Fahrzeug (Lichtmaschine aktiv) oder Zündung (Klemme 15)
-
T T: Temperatur-Sensor der Bordbatterie
-
Vs- / Vs+ und Vb- / Vb+: optionale Messleitungen direkt an den Polen der Starter- und der Bordbatterie
-
Display: 6-polige Buchse für eine Fernbedienung oder Anzeige
Steuerung und Euro 6:
Die Betriebsart am Eingang wird mit Schiebeschaltern gewählt. Die Betriebsarten 1 und 2 sind reine Spannungssteuerung bei freiem D+ und nicht für Euro-6-Fahrzeuge. Die Betriebsarten 3 und 4 werden durch das Signal D+ oder durch die Zündung (Klemme 15) aktiviert; die Betriebsart 4 ist insbesondere für Euro-Norm-6- und 6+-Fahrzeuge mit intelligenter Lichtmaschine, Energiemanagement, Start-Stopp und Energierückgewinnung vorgesehen und für den Betrieb mit Elektroblock (EBL, EVS) empfohlen (Erhöhung der Ladeleistung ab 11,7 V, Verringerung unter 11,4 V, Ausschaltschwelle 11,2 V mit 30 Sekunden Verzögerung). Besser ist das Signal D+ der Lichtmaschine als die Zündung, denn bei Dauersignal ohne laufenden Motor kann die Starterbatterie stark entladen werden.
Anschlussschemata gibt es für den Standardanschluss, für die Kombination mit Elektroblock (EBL, EVS) unter Weiternutzung der vorhandenen Verkabelung und Sicherungen, für ein vorhandenes, schwer zugängliches Trennrelais und für zeitweise sehr hohe Verbraucherströme.
Einstellungen am Gerät:
- OUT Limit: begrenzt den Ladestrom zur Bordbatterie auf 0 bis 39 A, zum Beispiel für kleinere Batterien oder um einen vorhandenen Elektroblock nicht zu überlasten.
- IN Limit: begrenzt die Stromaufnahme aus dem Starterkreis auf 49 A, 42 A oder 33 A, zum Beispiel bei schwächeren Lichtmaschinen, Steckverbindungen oder vorhandenen Sicherungen und Leitungen. Mit beiden Schaltern auf rechts ist die Stromaufnahme nur auf 68 A begrenzt.
- Nebenladezweig A / B: Schalterstellung B aktiviert die Stützladung der Starterbatterie mit 0 bis 3 A bei Fremdladung der Bordbatterie, etwa durch ein Netzladegerät. Ist im System schon ein Ladegerät oder ein Elektroblock mit eigenem Ladeausgang für die Starterbatterie vorhanden, bleibt er auf A.
Fernbedienung LED Remote Control S:
-
Anzeige: 7 LEDs für Betriebszustand, Ladephase und Statusmeldungen des Ladewandlers
-
Taste: kurz gedrückt schaltet sie die Fernbedienung ein und aus, etwa 3 Sekunden gedrückt wechselt die Anzeige Limit zwischen reduzierter und voller Ladeleistung
-
Anschluss: steckfertig an der Buchse Display des Ladewandlers, 5 m Steuerleitung liegt bei
-
Front: 85 × 47 mm
-
Einbau: Ausschnitt 65 × 35 mm, Einbautiefe max. 16 mm
Mit der Fernbedienung lässt sich der Ladewandler ablesen und bedienen, wenn das Gerät selbst an einer schwer zugänglichen Stelle sitzt.
Passendes Zubehör:
-
Fernbedienung LED Remote Control S: zum Ablesen und Bedienen aus der Ferne, steckfertig an der Buchse Display, Daten im Abschnitt Fernbedienung
-
Anzeige LCD-Charge Control S-VCC: zeigt den Status des Ladewandlers, die momentane Ladephase, die Spannung von Bord- und Starterbatterie sowie den aktuellen Ladestrom an, 5 m Steuerleitung
-
Batteriehalter-Modul: Halterung aus verzinktem Stahlblech für Votronic Ladebooster, zum Anschrauben an kompatible Batteriehalter
-
Ladebooster-Sets mit dem Votronic VCC 1212-50: mit Batteriekabeln, Sicherungen, Sicherungshaltern, Kabelschuhen und Anschlussmaterial
Vor dem Kauf prüfen:
-
Batterietyp: Blei-Säure-, Gel- und AGM-Batterien sowie LiFePO4-Batterien als Komplettbatterie mit eigenem Batteriemanagement, jeweils 12 V. Empfohlen sind Bordbatterien von 75 bis 320 Ah, bis zu 440 Ah sind möglich.
-
Fahrzeug: 12V-Bordnetz. Bei Euro-6-Fahrzeugen mit intelligenter Lichtmaschine wird das Steuersignal D+ angeschlossen, ohne D+ arbeitet das Gerät rein spannungsgesteuert und braucht eine herkömmliche Lichtmaschine.
-
Kabel und Sicherungen: gehören nicht zum Lieferumfang. Den Verlegeweg für beide Seiten vor der Bestellung ausmessen und Querschnitt und Sicherungen nach dem Abschnitt Kabel und Absicherung wählen.
-
Einbauort des Ladewandlers: nahe der Bordbatterie, trocken und geschützt vor Batteriegasen, mit 10 cm freiem Raum an den Lüftungsöffnungen für die volle Ladeleistung.
Hinweise zum Einbau:
- Die Sicherungen möglichst nahe an den Batterien einsetzen und den ungesicherten Leitungsabschnitt kurz halten.
- Den Ladewandler möglichst nahe an der Bordbatterie auf einer sauberen, ebenen, harten Fläche montieren, die Einbaulage ist beliebig.
- Den Temperatur-Sensor am Minuspol der Bordbatterie anschrauben, fern von Wärmequellen wie Motor, Auspuff oder Heizung.
- Das Ladeprogramm für den Batterietyp einstellen, bevor das Gerät in Betrieb geht.
- Zum Test das Fahrzeug starten: die LED Charge leuchtet, der Ladewandler beginnt mit minimaler Ladeleistung und regelt auf, sobald die Spannung an der Starterbatterie über dem Wert für die Erhöhung der Ladeleistung liegt.
Sicherheits- und Warnhinweise:
- Vor dem Einbau den Minuspol der Starterbatterie abklemmen.
- Nur in 12V-Gleichstromnetzen einsetzen. Verpolung an den großen Leistungsklemmen vermeiden, sie beschädigt das Gerät.
- Den Ladewandler fest installiert und in gut belüfteter, trockener Umgebung betreiben, geschützt vor Regen, Feuchtigkeit, Staub und Batteriegasen. Nicht im Freien betreiben und nicht in Bereichen mit Gas- oder Staubexplosionsgefahr.
- LiFePO4-Batterien nur als Komplettbatterie mit eingebautem Batteriemanagement (BMS), Zellenausgleich und Schutzbeschaltung laden, die Ladevorschriften des Batterieherstellers gehen vor.
- 12V-Leitungen nicht mit 230V-Netzleitungen im selben Kabelkanal verlegen, Leitungen scheuerfrei verlegen und regelmäßig auf Isolationsfehler und gelockerte Anschlüsse prüfen.
- Bei elektrischen Schweißarbeiten und Arbeiten an der Fahrzeugelektrik den Ladewandler von allen Anschlüssen trennen. Kinder von Gerät und Batterien fernhalten.
Häufige Fragen:
Sind Kabel und Sicherungen im Lieferumfang?
Nein. Geliefert werden der Ladewandler VCC 1212-50, der Temperatur-Sensor und die Anleitung. Batteriekabel, Sicherungen, Sicherungshalter und Kabelschuhe werden passend zum eigenen Leitungsweg gewählt, der Abschnitt Kabel und Absicherung nennt die vorgesehenen Querschnitte und Sicherungswerte.
Lässt sich der Ladebooster an vorhandene Fahrzeugverkabelung anschließen?
Der Ladewandler VCC 1212-50 kann auch an der bereits im Fahrzeug vorhandenen Verkabelung und Absicherung eines Elektroblocks oder eines vorhandenen Trennrelais betrieben werden, die Leitung zur Starterbatterie wird dazu aufgetrennt. Mit den Schaltern IN Limit lässt sich die Stromaufnahme aus dem Starterkreis auf 49 A, 42 A oder 33 A begrenzen, damit vorhandene Sicherungen und Leitungen nicht überlastet werden. Das sollte vorher geprüft werden.
Welche Batterien lädt der Ladebooster?
Blei-Säure-, Gel- und AGM-Batterien sowie LiFePO4-Batterien als Komplettbatterie mit eigenem Batteriemanagement, jeweils 12 V. Empfohlen sind Bordbatterien von 75 bis 320 Ah, bis zu 440 Ah sind möglich. Das passende der acht Ladeprogramme wird mit Schiebeschaltern am Gerät eingestellt.
Ist der Ladebooster für Euro-6-Fahrzeuge geeignet?
Ja, mit Steuersignal D+ (oder Zündung) in der Betriebsart 4. Sie ist insbesondere für Euro-6- und Euro-6+-Fahrzeuge mit intelligenter Lichtmaschine, Energiemanagement und Start-Stopp vorgesehen. Die reinen Spannungssteuerungen bei freiem D+ (Betriebsarten 1 und 2) sind nicht für Euro-6-Fahrzeuge.
Wird der Temperatur-Sensor gebraucht?
Der Temperatur-Sensor liegt dem Gerät bei und wird am Minuspol der Bordbatterie angeschraubt, weit weg von Wärmequellen wie Motor, Auspuff oder Heizung. Bei Blei-Batterien passt er die Ladespannung an die Batterietemperatur an. Bei einem LiFePO4-Programm arbeitet der Ladewandler nur mit angeschlossenem Sensor.
Ladebooster oder Trennrelais?
Der Ladebooster regelt Ladespannung und Ladestrom für die Bordbatterie selbst und gleicht schwankende Lichtmaschinenspannungen aus. Für Fahrzeuge mit konventioneller Lichtmaschine gibt es bei uns auch Sets mit Trennrelais.
Gibt es den Ladebooster auch mit Kabeln und Sicherungen?
Ja, als Ladebooster-Sets mit dem Votronic VCC 1212-50. Sie enthalten den Ladewandler, Batteriekabel, Sicherungen mit Haltern, Kabelschuhe und Anschlussmaterial, teils mit Fernbedienung und Batteriehalter.
Welche Votronic Ladebooster gibt es noch?
Diese Ladewandler führen wir ebenfalls:
-
Votronic VCC 1212-20 C: 20 A Eingang, für die 13-polige Anhänger-Steckvorrichtung von Caravan und Wohnkabine
-
Votronic VCC 1212-30 CI: 30 A, mit Anschluss für ein CI-BUS-Bordmanagement
