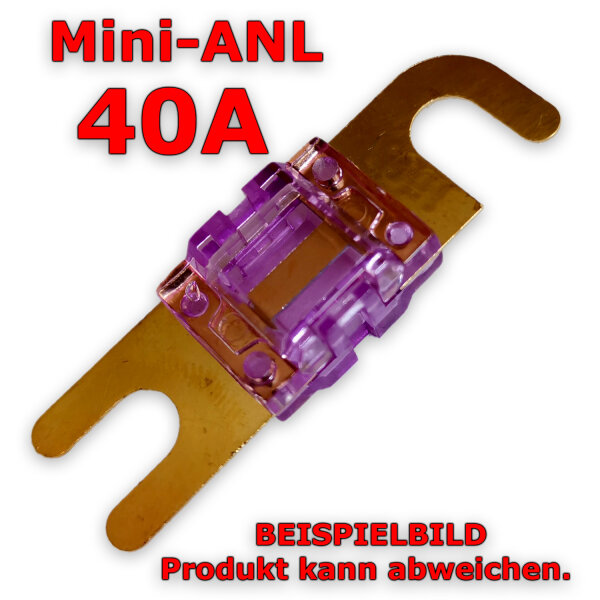

MINI-ANL Sicherung 40A 12V 24V M5 30mm MIDI Batteriesicherung

Artikelnummer: 00022-040
GTIN: 4250287891327
HAN: MAF-40
Kategorie: Sicherungen
Hersteller: Impulse Innovation

Sicherungswert

1,04 €

1,04 € pro 1 Stück

inkl. 19% USt. , zzgl.

Alter Preis: 1,89 €

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Die Mini-ANL Sicherung mit 40A ist eine verschraubte Hochstromsicherung für 12V- und 24V-Gleichstromsysteme. Befestigt wird sie über zwei offene Kontaktschlitze im Abstand von 30 mm mit M5-Schrauben.

Die Reihe deckt einen weiteren Bereich ab als die MidiVAL: von 30 A bis 175 A, während die MidiVAL-Reihe bei 125 A endet. Die Kontaktlaschen sind offen U-förmig geschlitzt statt gebohrt, zum Wechseln müssen die Muttern deshalb nur gelöst und nicht abgenommen werden.

Zur Passform: Lochabstand und Schraubgröße stimmen mit der MidiVAL überein, die Mini-ANL baut aber etwas breiter: 12,5 mm gegenüber 10 mm. In die MTA-Einzelhalter MidiVAL Standard und anreihbar passt sie, nicht in Mehrfachhalter, die für die schmalere MidiVAL ausgelegt sind. Mehrfachhalter für Mini-ANL nehmen sie dagegen auf.

Technische Daten:

Herstellernummer: MAF-40
Typ: Mini-ANL Sicherung, MIDI Sicherung, Hochstromsicherung, Schraubsicherung, KFZ Sicherung
Nennstrom: 40 A
Nennspannung: 32 V DC
Geeignet für: 12V- und 24V-Gleichstromsysteme
Stromart: Gleichstrom DC
Bauform: verschraubte Hochstromsicherung, Mini-ANL / MIDI
Kontakte: offene U-förmige Laschen, 5 mm Schlitzbreite
Abmessungen (L×H×B): ca. 42 × 12,5 × 9 mm
Aufnahme: Sicherungshalter mit M5 und 30 mm Lochabstand
Lochabstand: 30 mm
Passend zu: MTA MidiVAL Einzelhalter Standard und anreihbar; nicht für Halter mit mehreren Sicherungen
Verfügbare Sicherungswerte: 30 A bis 175 A

Was diese Sicherung auszeichnet:

40A Absicherung: für entsprechend dimensionierte Batterie- und Versorgungsleitungen
30 mm Lochabstand, M5: passt in die MTA MidiVAL Einzelhalter Standard und anreihbar
Offene U-Laschen: zum Wechseln die Muttern nur lösen, nicht abnehmen
Bis 175 A verfügbar: deckt auch die Werte ab, die es als MidiVAL nicht gibt
Gleicher Lochabstand wie MidiVAL: als Ersatz in vorhandenen Einzelhaltern einsetzbar
Für 12V und 24V: einsetzbar in Gleichstromsystemen bis maximal 32 V DC

Typische Einsatzbereiche:

Batterie und Zweitbatterie: Absicherung entsprechend dimensionierter Leitungen
Wohnmobil und Camper: Bordelektrik, Ladegeräte und Versorgungsleitungen
Boot und Marine: abgesicherte 12V- und 24V-Stromkreise in geeigneten Haltern
Solar- und Inselanlagen: Absicherung zwischen Batterie, Laderegler und Wechselrichter
Car-HiFi: Absicherung der Versorgungsleitung zu Endstufen
Nutzfahrzeuge: 24V-Bordnetze und elektrische Zusatzgeräte

Beschreibung:

Die Mini-ANL ist eine verschraubte Sicherung mit definierter Engstelle, die bei Überstrom durchschmilzt. Die Kontaktlaschen sind nicht gebohrt, sondern seitlich offen geschlitzt: zum Wechseln reicht es, die Muttern zu lösen.

Gegenüber einer MidiVAL-Sicherung unterscheidet sie sich in drei Punkten: die Kontaktlaschen sind offen geschlitzt statt gebohrt, sie baut mit 12,5 mm breiter als die MidiVAL mit 10 mm, und die Reihe reicht bis 175 A statt bis 125 A. Lochabstand und Schraubgröße sind gleich.

Welcher Sicherungswert erforderlich ist, richtet sich nach dem zu schützenden Stromkreis. Entscheidend sind Leitungsquerschnitt, zulässige Strombelastbarkeit, Leitungslänge, Verlegeart und Einbausituation.

Lieferumfang:

1 × Mini-ANL Sicherung 40 A
Ohne Sicherungshalter

Hinweise zur Auswahl und Verwendung:

Der Sicherungswert muss passend zur Leitung und zum angeschlossenen Stromkreis gewählt werden.
Nur für Gleichstromsysteme bis maximal 32 V DC verwenden.
Nur in einem geeigneten Sicherungshalter mit M5-Aufnahme und 30 mm Lochabstand verwenden.
Die Mini-ANL baut mit 12,5 mm etwas breiter als eine MidiVAL (10 mm). Für Mehrfachhalter, die für MidiVAL ausgelegt sind, ist sie deshalb nicht geeignet. Mehrfachhalter für Mini-ANL sind es sehr wohl. Vor dem Einbau die verfügbare Breite prüfen.
Vor Montage oder Austausch die Stromversorgung vollständig trennen.
Schraubverbindungen fest anziehen, Kontaktflächen müssen sauber, trocken und frei von Korrosion sein.
Eine ausgelöste Sicherung nicht durch einen höheren Sicherungswert ersetzen, ohne die Ursache geprüft zu haben.

Sicherheits- und Warnhinweise:

Nur bestimmungsgemäß und innerhalb der angegebenen elektrischen Grenzwerte verwenden.
Die Sicherung ersetzt keine fachgerechte Dimensionierung von Leitungen und Stromkreisen.
Nicht für Netzspannung und nicht für Wechselstrom geeignet.
Vor Arbeiten an elektrischen Anlagen Batterie beziehungsweise Stromversorgung trennen.
Beschädigte, verformte oder thermisch verfärbte Sicherungen nicht weiterverwenden.
Sicherung niemals überbrücken, verändern oder manipulieren.
Von Kindern fernhalten.

Häufige Fragen:

Passt die Mini-ANL in einen MidiVAL-Halter?

In die MTA-Einzelhalter MidiVAL Standard und anreihbar ja, dort stimmen Lochabstand und Schraubgröße. Nicht geeignet ist sie für Mehrfachhalter, die für MidiVAL ausgelegt sind, weil sie breiter baut. Mehrfachhalter für Mini-ANL nehmen sie auf. Vor dem Kauf Lochabstand, Schraubgröße und die verfügbare Breite prüfen.

Worin unterscheidet sie sich von einer MidiVAL?

In drei Punkten: die Kontaktlaschen sind offen U-förmig geschlitzt statt gebohrt, sie baut mit 12,5 mm breiter als die MidiVAL mit 10 mm, und die Reihe reicht bis 175 A statt bis 125 A. Lochabstand und Schraubgröße sind gleich.

Ist sie für 12V und 24V geeignet?

Ja. Die Sicherung ist für Gleichstromsysteme bis maximal 32 V DC ausgelegt und damit für übliche 12V- und 24V-Bordnetze geeignet.

Ist ein Sicherungshalter dabei?

Nein. Geliefert wird die Sicherung allein. Ein passender Halter mit M5-Aufnahme und 30 mm Lochabstand wird zusätzlich benötigt.

Produkteigenschaft	Wert
Stromart:	Gleichstrom (DC)
Nennstrom:	40A
Sicherungswert:	40A
Sicherungsgröße:	40mm
Produktart:	Sicherung
Auslösestrom:	40A
Versandgewicht:	0,06 kg
Artikelgewicht:	0,06 kg
Inhalt:	1,00 Stück
