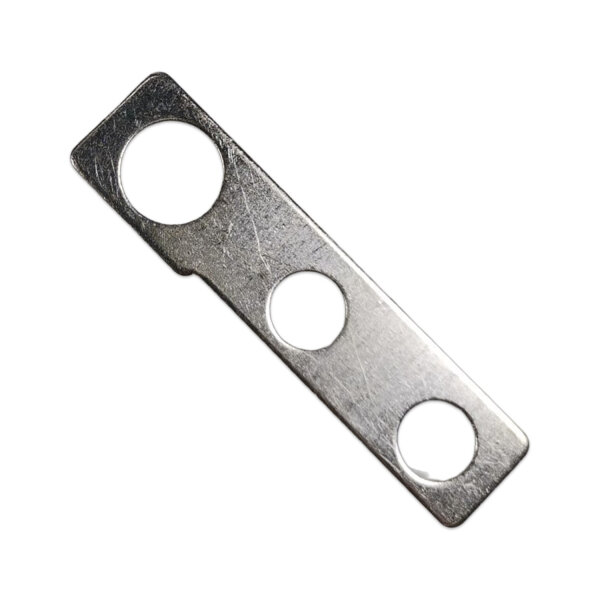

Sammelschiene 3-fach 1x MegaVAL + 2x MidiVAL Sicherungshalter | MTA

Sammelschiene 3-fach 1x MegaVAL + 2x MidiVAL Sicherungshalter | MTA

Artikelnummer: 01937
GTIN: 0725844098838
HAN: 0301251
Kategorie: Verbindungsbrücken / BUS Bars
Hersteller: MTA

4,99 €

4,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Die MTA Sammelschiene mit 3 Wegen verbindet die Einspeiseseite mehrerer anreihbarer Sicherungshalter. Statt jeden Halter einzeln zu verdrahten, wird die Schiene über die Anschlussbolzen gelegt und alle angeschlossenen Kreise hängen an einer gemeinsamen Einspeisung.

Diese Ausführung ist für 1 × MegaVAL + 2 × MidiVAL gebohrt und passt damit auf einen anreihbaren MegaVAL-Halter und zwei anreihbare MidiVAL-Halter.

Technische Daten:

Hersteller: MTA
Herstellernummer: 0301251
Herstellerbezeichnung: 3 WAY BUS-BAR 558 2 MIDIVAL /1 MEGAVAL
Typ: Sammelschiene, Bus-Bar, Sicherungsbrücke, Sicherungsverbinder, Stromschiene, Verteilschiene
Anzahl Wege: 3
Belegung: 1 × MegaVAL + 2 × MidiVAL
Bohrungsdurchmesser: 2 × Ø 9,5 mm und 1 × Ø 13 mm
Abmessungen (L×B): ca. 65,8 × 17 mm
Materialstärke: 1,5 mm
Material: Cu-Sn (verzinntes Kupfer)
Kontaktmaterial: Kupfer
Kontaktbeschichtung: verzinnt
Nennspannung: 32 V DC
Geeignet für: 12V- und 24V-Gleichstromsysteme

Was diese Schiene leistet:

Eine Einspeisung für 3 Stromkreise: spart Verdrahtung und Anschlusspunkte
Passgenau gebohrt für 1 × MegaVAL + 2 × MidiVAL, kein Anpassen nötig
Verzinntes Kupfer: geringer Übergangswiderstand und Schutz gegen Korrosion
Materialstärke 1,5 mm für belastbare Schraubverbindungen
Macht aus Einzelhaltern eine Sicherungsleiste, die sich später erweitern lässt

Typische Einsatzbereiche:

Sicherungsleiste im Bordnetz: mehrere abgesicherte Abgänge an einer Einspeisung
Wohnmobil und Camper: Verteilung hinter der Zweitbatterie auf mehrere Verbraucher
Boot und Nutzfahrzeug: zentrale Absicherung mehrerer Kreise in geschützter Einbaulage
Solar- und Batteriesysteme: Verteilung vom Speicher auf Laderegler, Wechselrichter und Bordnetz
Fahrzeugausbau: nachrüstbare Erweiterung einer vorhandenen Halterreihe

Beschreibung:

Anreihbare Sicherungshalter lassen sich mechanisch zu einer Reihe zusammensetzen. Elektrisch bleiben sie damit aber zunächst getrennt: jeder Halter hat zwei Anschlüsse, und die Einspeiseseite müsste einzeln verdrahtet werden. Genau das nimmt die Sammelschiene ab.

Sie wird auf die Anschlussbolzen der Einspeiseseite gelegt und mitverschraubt. Die Abgangsseite bleibt frei, dort geht je Halter ein eigener abgesicherter Kreis ab. Die Bohrungen sind auf die Bauformen abgestimmt, deshalb gibt es die Schiene in verschiedenen Belegungen: 1 × MegaVAL + 2 × MidiVAL bei dieser Ausführung.

Die Schiene führt selbst keine Absicherung herbei. Abgesichert wird jeder Abgang durch die Sicherung im jeweiligen Halter.

Hinweise zur Auswahl und Verwendung:

Die Belegung muss zur Halterreihe passen: 1 × MegaVAL + 2 × MidiVAL, in dieser Reihenfolge.
Die gemeinsame Einspeisung muss für die Summe der abgehenden Ströme ausgelegt sein, ebenso die Zuleitung.
Nur für Gleichstromsysteme bis maximal 32 V DC. Nicht für Netzspannung oder Wechselstrom.
Vor Montage die Stromversorgung vollständig trennen.
Kontaktflächen müssen sauber, trocken und frei von Korrosion sein; Schraubverbindungen fachgerecht anziehen.
Halter und Sicherungen gehören nicht zum Lieferumfang.

Sicherheits- und Warnhinweise:

Eine Sammelschiene verbindet stromführende Teile. Ein Kurzschluss über die Schiene wird nicht abgesichert, solange er vor den Sicherungen liegt.
Die Zuleitung zur Einspeiseseite gehört eigenständig abgesichert.
Nicht bestimmungsgemäß verformen, kürzen oder aufbohren.
Beschädigte, verformte oder thermisch verfärbte Teile nicht weiterverwenden.
Elektrische Arbeiten nur im spannungsfreien Zustand durchführen.

Lieferumfang:

1 × MTA Sammelschiene 3-fach für 1 × MegaVAL + 2 × MidiVAL

Häufige Fragen:

Auf welche Halter passt diese Schiene?

Auf einen anreihbaren MegaVAL-Halter und zwei anreihbare MidiVAL-Halter, in dieser Anordnung. MTA kodiert das in der Bezeichnung: 5 steht für einen MidiVAL-Platz, 8 für einen MegaVAL-Platz. Diese Schiene ist 3 WAY BUS-BAR 558 2 MIDIVAL /1 MEGAVAL.

Sind Halter oder Sicherungen dabei?

Nein, geliefert wird die Schiene allein. Die anreihbaren Halter führen wir einzeln: MidiVAL als Artikel 01262, MegaVAL als Artikel 01185.

Wie stark darf die Einspeisung belastet werden?

Maßgeblich ist die Summe der abgehenden Ströme. Die Schiene und die Zuleitung müssen dafür ausgelegt sein, und die Zuleitung braucht eine eigene Absicherung. Die Sicherungen in den Haltern schützen jeweils nur ihren eigenen Abgang.

Kann ich die Reihe später erweitern?

Ja, sofern die Schiene zur neuen Belegung passt. Die Reihe gibt es in mehreren Ausführungen von zwei bis sieben Wegen, mit unterschiedlichen Kombinationen aus MidiVAL- und MegaVAL-Plätzen.

Produkteigenschaft	Wert
Nennspannung:	32V
Sicherungsformat:	MegaVAL Sicherung MidiVAL Sicherung
Stromart:	Gleichstrom (DC)
Bohrung / Gewinde:	M5 M8
Kontaktmaterial:	Kupfer (Cu)
Kontaktbeschichtung:	Verzinnt (Sn)
Materialstärke:	1,5mm
Versandgewicht:	0,01 kg
Artikelgewicht:	0,01 kg
Inhalt:	1,00 Stück
