Artikelnummer: 01262
GTIN: 0685293957608
HAN: 0101499
Kategorie: Midi (MIDI/Mini-ANL/MidiVAL/BF1/ANS)
Hersteller: MTA

5,99 €

5,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

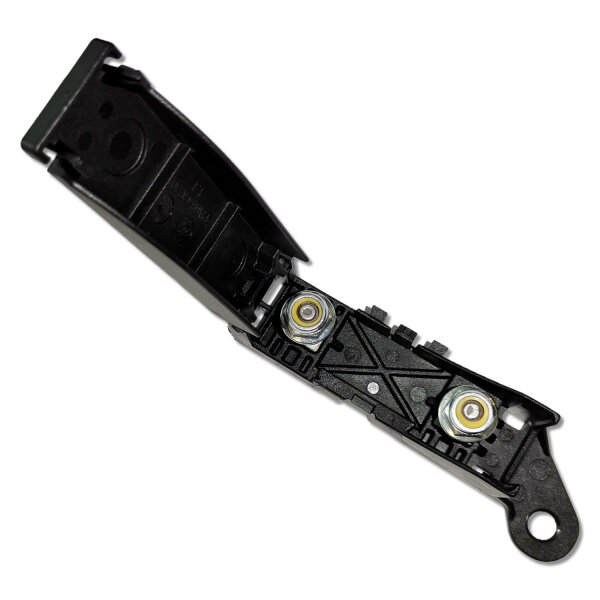

Der MidiVAL-Sicherungshalter von MTA nimmt MIDI- und Mini-ANL-Streifensicherungen auf und wird über zwei M5-Schraubanschlüsse in den Stromkreis eingebunden. Ausgelegt ist er für Ströme bis 175 A bei 32 V DC.

Das Besondere an diesem Halter ist die anreihbare Bauform: mehrere Einheiten lassen sich aneinandersetzen, sodass aus Einzelhaltern eine kompakte Sicherungsleiste entsteht. Wer heute einen Stromkreis absichert und später zwei weitere dazu braucht, baut an, statt neu zu planen.

Für diese Baugröße führt MTA passende Sammelschienen, mit denen sich mehrere Halter elektrisch verbinden lassen, von 2-fach bis 7-fach. Es gibt sie auch in gemischten Belegungen, sodass sich MIDI- und MEGA-Halter in einer Leiste kombinieren lassen. Die Sammelschienen gehören nicht zum Lieferumfang.

Technische Daten:

Hersteller: MTA
Herstellernummer: 0101499 / 0301499
Serie: MidiVAL
Typ: Sicherungshalter, Sicherungsträger, Stromverteiler, KFZ Sicherungshalter
Aufnahme: MIDI- und Mini-ANL-Streifensicherungen
Maximaler Strom: 175 A
Nennspannung: 32 V DC
Geeignet für: 12V- und 24V-Gleichstromsysteme
Anschluss: 2 × Schraubanschluss M5
Bauform: anreihbar, modular erweiterbar
Gehäusematerial: PA66-GF30 (glasfaserverstärktes Polyamid)
Farbe: Schwarz
Schutzart: IP20
Abmessungen (L×H×B): ca. 105 × 36 × 31 mm

Was diesen Sicherungshalter auszeichnet:

Anreihbar: mehrere Halter ergeben eine kompakte Sicherungsleiste, jederzeit erweiterbar
Bis 175 A: der Halter begrenzt den Stromkreis nicht, abgesichert wird über die eingesetzte Sicherung
M5-Schraubanschlüsse: belastbare Verbindung auch bei größeren Leitungsquerschnitten
Für 12V und 24V: einsetzbar in Gleichstromsystemen bis maximal 32 V DC
PA66-GF30-Gehäuse: glasfaserverstärkt, form- und temperaturbeständig
Schutzart IP20: für geschützte Einbaulagen in Verteilern und Kästen
Sicherung frei wählbar: derselbe Halter arbeitet mit jedem Wert der passenden Baureihe

Typische Einsatzbereiche:

Modulare Stromverteiler: mehrere abgesicherte Abgänge auf engem Raum
Batterie und Zweitbatterie: Absicherung von Haupt- und Versorgungsleitungen
Wohnmobil und Camper: Bordelektrik, Ladebooster, Wechselrichter und Kompressoren
Boot und Marine: Bordnetz und Batterieverteilung in geschützter Einbaulage
Lkw und Nutzfahrzeuge: 24V-Bordnetze und elektrische Zusatzgeräte
Solar und Speicher: Niedervolt-Batteriestromkreise und DC-Verteilungen
Car-HiFi: zentrale Stromverteilung für Endstufen und Zusatzgeräte

Beschreibung:

Eine Hochstromsicherung braucht einen Halter, der zur Bauform passt. Dieser Halter ist für MIDI- und Mini-ANL-Streifensicherungen gemacht: Aufnahme, Lochabstand und Anschlussgewinde stimmen, es muss nichts angepasst werden.

Der Halter selbst ist für Ströme bis 175 A ausgelegt. Er begrenzt den Stromkreis also nicht nach unten; wie hoch tatsächlich abgesichert wird, bestimmt die eingesetzte Sicherung. Wird später ein anderer Wert gebraucht, bleibt der Halter und nur die Sicherung wird getauscht.

Die Schutzart IP20 bedeutet Schutz gegen Berührung mit dem Finger, aber keinen Schutz gegen Wasser. Der Halter gehört deshalb in eine geschützte Einbaulage, etwa in einen Verteilerkasten, und nicht ins Freie oder in den Spritzwasserbereich.

Passende Sicherungen:

MTA MidiVAL Sicherungen von 30 A bis 125 A
Sicherungen sind nicht im Lieferumfang enthalten

Hinweise zur Auswahl und Verwendung:

Der Sicherungswert muss passend zur Leitung und zum angeschlossenen Stromkreis gewählt werden, nicht zur Belastbarkeit des Halters.
Nur für Gleichstromsysteme bis maximal 32 V DC verwenden.
Schutzart IP20: nur für geschützte Einbaulagen, nicht für den Einsatz im Freien.
Vor Montage oder Austausch die Stromversorgung vollständig trennen.
Kontaktflächen müssen sauber, trocken und frei von Korrosion sein.
Schraubverbindungen fest anziehen, ohne Halter oder Sicherung mechanisch zu beschädigen.
Beim Aneinanderreihen mehrerer Halter auf ausreichenden Abstand zu benachbarten Bauteilen und auf Wärmeabfuhr achten.
Nur Sicherungen der passenden Bauform einsetzen. Andere Formate sehen ähnlich aus, sitzen aber nicht sicher.

Sicherheits- und Warnhinweise:

Nur bestimmungsgemäß und innerhalb der angegebenen elektrischen Grenzwerte verwenden.
Der Halter ersetzt keine fachgerechte Dimensionierung von Leitungen und Stromkreisen.
Nicht für Netzspannung und nicht für Wechselstrom geeignet.
Vor Arbeiten an elektrischen Anlagen Batterie beziehungsweise Stromversorgung trennen.
Beschädigte, verformte oder thermisch verfärbte Teile nicht weiterverwenden.
Stromführende Teile im Betrieb nicht berühren. IP20 schützt nicht gegen Wasser.
Von Kindern fernhalten.

Lieferumfang:

1 × MTA MidiVAL Sicherungshalter, anreihbar, M5, schwarz
Ohne Sicherung, ohne Sammelschiene, ohne Anschlussmaterial

Häufige Fragen:

Was heißt anreihbar?

Mehrere Halter lassen sich aneinandersetzen und ergeben so eine durchgehende Sicherungsleiste. Das spart Platz gegenüber einzeln verschraubten Haltern und lässt sich später erweitern, ohne die Verteilung neu aufzubauen.

Ist eine Sicherung enthalten?

Nein. Geliefert wird der Halter allein. Passend sind MTA MidiVAL Sicherungen von 30 A bis 125 A.

Warum ist der Halter für 175 A angegeben?

Das ist der maximale Strom, für den der Halter selbst ausgelegt ist. Abgesichert wird der Stromkreis durch die eingesetzte Sicherung. Der Halter begrenzt den Wert nicht nach unten, ein kleinerer Sicherungswert ist also problemlos möglich.

Kann ich den Halter im Freien montieren?

Nein. Mit Schutzart IP20 ist er für geschützte Einbaulagen vorgesehen, etwa in einem Verteilerkasten. Für offene Montage oder feuchte Umgebungen wird ein entsprechend geschützter Halter benötigt.

Gibt es eine passende Sammelschiene?

Ja. MTA führt für diese Baugröße Sammelschienen von 2-fach bis 7-fach, auch in gemischten Belegungen aus MIDI- und MEGA-Plätzen. Sie sind separat erhältlich und nicht Teil des Lieferumfangs.

Produkteigenschaft	Wert
Nennspannung:	32V
Sicherungsformat:	MidiVAL Sicherung
Farbe:	Schwarz
Stromart:	Gleichstrom (DC)
Nennstrom:	175A
Bohrung / Gewinde:	M5
Kontaktmaterial:	Stahl
Entflammbarkeitsklasse:	UL94-HB
Schutzart:	IP20
Universelle Kompatibilität:	Ja
Sicherungsgröße:	40mm
Produktart:	Sicherungshalter
Kontaktbeschichtung:	Zink-Nickel (ZnNi)
Versandgewicht:	0,03 kg
Artikelgewicht:	0,03 kg
Inhalt:	1,00 Stück
