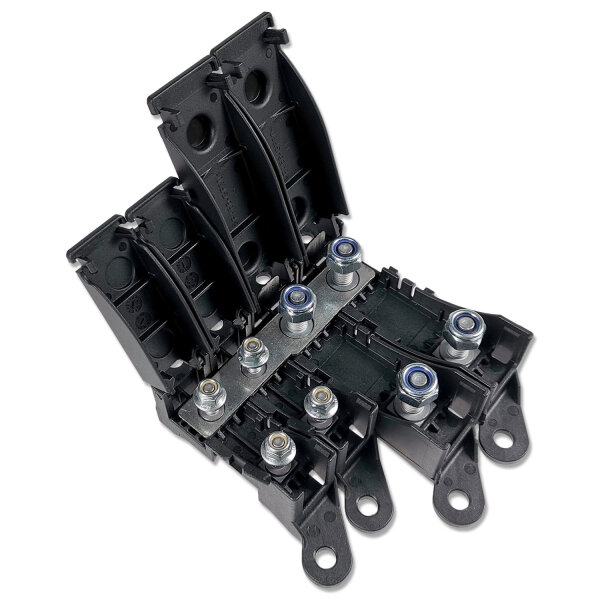

MIDI MEGA Sicherungsverteiler 4fach Sicherungshalter Sammelschiene MTA

MIDI MEGA Sicherungsverteiler 4fach Sicherungshalter Sammelschiene MTA

Artikelnummer: 01771
GTIN: 0725844098098
HAN: 0101499 + 0101498 + 0301512
Kategorie: Midi (MIDI/Mini-ANL/MidiVAL/BF1/ANS)
Hersteller: MTA

28,99 €

28,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Sets

Beschreibung
Bewertungen

MIDI / MEGA Sicherungsverteiler 4-fach | Sicherungshalter mit Sammelschiene von MTA

Der MIDI / MEGA Sicherungsverteiler 4-fach kombiniert vier modulare Sicherungshalter mit einer gemeinsamen MTA Sammelschiene. Das Set besitzt zwei Sicherungsplätze für MIDI-Sicherungen und zwei Sicherungsplätze für MEGA-Sicherungen.

Über die 4-fach Sammelschiene lässt sich eine zentrale Batterie- oder Stromversorgung auf vier separat abgesicherte Ausgänge verteilen. Der Sicherungsverteiler eignet sich für Fahrzeuge, Wohnmobile, Boote, Maschinen, Batteriesysteme und andere leistungsstarke Gleichstromanwendungen.

Technische Daten:

Artikel: MIDI / MEGA Sicherungsverteiler, 4-fach Sicherungshalter, Hochstrom-Sicherungsblock, Batterie-Stromverteiler
Hersteller: MTA
Herstellernummern: 0101499 + 0101498 + 0301512
Ausführung: 4 modulare Sicherungshalter mit gemeinsamer Sammelschiene
Anzahl Sicherungsplätze: 4
Aufteilung: 2 × MIDI-Sicherungshalter und 2 × MEGA-Sicherungshalter
Sicherungstyp: passende MIDI- und MEGA-Streifensicherungen
Maximale Betriebsspannung: 32 V DC
MIDI-Anschlüsse: M5-Schraubanschlüsse
MEGA-Anschlüsse: M8-Schraubanschlüsse
Kontaktmaterial: Stahl
Kontaktbeschichtung: Zink-Nickel
Schutzart: IP20
Temperaturbereich: -40 °C bis +125 °C
Entflammbarkeitsklasse: UL94 HB
Montage: geschraubt
Bauweise: modular, anreihbar und einzeln verwendbar

Was den MIDI / MEGA Sicherungsverteiler praktisch macht:

Vier separat abgesicherte Ausgänge: ermöglicht die Verteilung einer gemeinsamen Einspeisung auf vier Stromkreise
MIDI- und MEGA-Sicherungshalter kombiniert: zwei Sicherungsplätze für kompakte Hochstromkreise und zwei für größere Leistungsabgänge
MTA 4-fach Sammelschiene: verbindet eine Anschlussseite aller vier Sicherungshalter
Zentrale Einspeisung: reduziert den Verkabelungsaufwand und ersetzt einen zusätzlichen Stromverteiler
Modular und anreihbar: die einzelnen Halter können zusammen, getrennt oder in anderen Kombinationen montiert werden
M5- und M8-Schraubanschlüsse: passend zu den unterschiedlichen MIDI- und MEGA-Sicherungsbauformen
Kompakter Sicherungsblock: vier Hochstrom-Sicherungsplätze in einer übersichtlichen Verteilung

Typische Einsatzbereiche:

Zweitbatterie und Bordbatterie: Verteilung einer Batterieeinspeisung auf mehrere abgesicherte Leitungen
Wohnmobil und Camper: Absicherung von Wechselrichter, Ladebooster, Solarladeregler und Verbraucherverteilung
Kfz und Nutzfahrzeuge: Hochstromverteilung für elektrische Nachrüstungen und Zusatzverbraucher
Car-HiFi: getrennte Absicherung von Endstufen und weiteren leistungsstarken Komponenten
Boote: zentrale Batterie- und DC-Verteilung in trockenen, geschützten Einbaubereichen
Land- und Baumaschinen: Absicherung von Arbeitsbeleuchtung, Zusatzgeräten und elektrischen Anbauten
Solar- und Batteriesysteme: Verteilung mehrerer Gleichstromkreise innerhalb der zulässigen Betriebsspannung
Sonderfahrzeugbau: modularer Aufbau individueller Hochstrom- und Bordnetzverteilungen

Beschreibung:

Der MIDI / MEGA Sicherungsverteiler 4-fach besteht aus vier anreihbaren MTA Sicherungshaltern und einer passenden 4-fach Sammelschiene. Zwei Halter sind für Sicherungen in MIDI-Bauform und zwei Halter für Sicherungen in MEGA-Bauform vorgesehen.

Die Sammelschiene verbindet eine Anschlussseite aller vier Sicherungshalter. Dadurch kann eine zentrale Stromversorgung von einer Batterie, einer Hauptleitung oder einem geeigneten DC-Anschlusspunkt auf vier getrennte Stromkreise verteilt werden.

Auf der gegenüberliegenden Seite stehen vier einzeln abgesicherte Ausgänge zur Verfügung. So lassen sich beispielsweise ein Wechselrichter, ein Ladebooster, ein Solarladeregler und eine nachgelagerte Verbraucherverteilung unabhängig voneinander absichern.

Die Kombination aus MIDI- und MEGA-Sicherungshaltern ermöglicht die Absicherung unterschiedlich dimensionierter Leitungen innerhalb eines gemeinsamen Sicherungsblocks. MIDI-Sicherungen eignen sich für kompakte Hochstromkreise, während MEGA-Sicherungen typischerweise für größere Kabelquerschnitte und leistungsstärkere Abgänge verwendet werden.

Die einzelnen MTA Sicherungshalter sind modular aufgebaut. Sie können mit der Sammelschiene als gemeinsamer Sicherungsverteiler oder ohne Sammelschiene einzeln und in getrennten Gruppen verwendet werden.

Hinweise zur Strombelastbarkeit:

Der zulässige Sicherungswert richtet sich nach Sicherungsbauform, Sicherungshalter, Kabelquerschnitt und konkreter Installation.
Die Sicherung muss passend zur abzusichernden Leitung gewählt werden und nicht nur nach der Leistungsaufnahme des Verbrauchers.
Die Sicherungswerte der vier Ausgänge dürfen nicht ohne technische Prüfung zu einer zulässigen Gesamtbelastung addiert werden.
Die Gesamtbelastung wird durch Sammelschiene, Einspeiseleitung, Kabelquerschnitte, Ringkabelschuhe, Kontaktqualität und Umgebungstemperatur begrenzt.
Die Einspeiseleitung muss für die gleichzeitig auftretende Gesamtlast aller angeschlossenen Stromkreise ausgelegt sein.
Lose oder verschmutzte Schraubverbindungen können zu hohen Übergangswiderständen und starker Erwärmung führen.

Wichtige Hinweise zur Verwendung:

Nur in Gleichstromsystemen bis maximal 32 V DC verwenden.
Nur passende MIDI- und MEGA-Sicherungen mit geeignetem Lochabstand und Sicherungswert einsetzen.
Die elektrische Anlage vor der Montage vollständig spannungsfrei schalten.
Die Sammelschiene auf der gemeinsamen Einspeiseseite der Sicherungshalter montieren.
Für die MIDI-Sicherungshalter geeignete M5-Ringkabelschuhe verwenden.
Für die MEGA-Sicherungshalter geeignete M8-Ringkabelschuhe verwenden.
Kabelquerschnitte passend zu Stromstärke, Leitungslänge, Verlegeart und Umgebungstemperatur dimensionieren.
Schraubverbindungen mit dem für die jeweiligen Komponenten vorgesehenen Anzugsdrehmoment befestigen.
Kabel gegen Zugbelastung, Scheuern, Vibration und Verdrehen sichern.
Nach der ersten Inbetriebnahme alle Anschlüsse auf festen Sitz und ungewöhnliche Erwärmung kontrollieren.
Nur an einem trockenen, sauberen und vor Spritzwasser geschützten Ort montieren.

Sicherheits- und Warnhinweise:

Kurzschluss- und Brandgefahr: Montage und Wartung nur bei vollständig spannungsfreier Anlage durchführen.
Die Einspeiseleitung möglichst nah an der Batterie oder Stromquelle gegen Kurzschluss absichern.
Keine Sicherung mit einem höheren Nennstrom verwenden, als Kabel, Anschlüsse, Sammelschiene und Verbraucher zulassen.
Sicherungen niemals überbrücken, reparieren oder durch ungeeignete Metallteile ersetzen.
Der Sicherungsverteiler ist aufgrund der Schutzart IP20 nicht wasserdicht.
Nicht ungeschützt im Außenbereich oder in Bereichen mit Feuchtigkeit, Spritzwasser oder starker Verschmutzung montieren.
Ausreichenden Abstand zu Kraftstoffleitungen, Wärmequellen und beweglichen Bauteilen einhalten.
Beschädigte, korrodierte, verformte oder thermisch verfärbte Komponenten nicht weiterverwenden.
Nicht für Netzspannung oder Wechselstromanlagen verwenden.
Elektrische Installationen nur mit den erforderlichen Fachkenntnissen durchführen.
Von Kindern fernhalten.

Lieferumfang:

2 × MTA Sicherungshalter für Sicherungen in MIDI-Bauform
2 × MTA Sicherungshalter für Sicherungen in MEGA-Bauform
1 × MTA 4-fach Sammelschiene für 2 × MIDI und 2 × MEGA
Hinweis: Sicherungen, Anschlusskabel und Ringkabelschuhe sind nicht im Lieferumfang enthalten.

Häufige Fragen:

Welche Sicherungen passen in den MIDI / MEGA Sicherungsverteiler?

Der Sicherungsverteiler besitzt zwei Halter für Sicherungen in MIDI-Bauform und zwei Halter für Sicherungen in MEGA-Bauform. Vor der Montage müssen Baugröße, Lochabstand, Anschlussbohrung und Sicherungswert geprüft werden.

Wozu dient die 4-fach Sammelschiene?

Die Sammelschiene verbindet eine Anschlussseite aller vier Sicherungshalter. Dadurch kann eine zentrale Batterie- oder Stromversorgung auf vier separat abgesicherte Ausgänge verteilt werden.

Können die MTA Sicherungshalter auch einzeln verwendet werden?

Ja. Die Sicherungshalter sind modular und anreihbar. Ohne Sammelschiene können sie einzeln oder in getrennten Gruppen montiert werden.

Sind MIDI- und MEGA-Sicherungen im Lieferumfang enthalten?

Nein. Die benötigten Sicherungen müssen passend zu den Leitungsquerschnitten, Verbrauchern und Einbaubedingungen separat ausgewählt werden.

Kann der Sicherungsverteiler für 12-V- und 24-V-Bordnetze verwendet werden?

Ja. Der Sicherungsverteiler kann in geeigneten 12-V- und 24-V-Gleichstromsystemen verwendet werden. Die maximale Betriebsspannung beträgt 32 V DC.

Kann der Sicherungsverteiler im Motorraum montiert werden?

Nur an einem trockenen, geschützten und ausreichend kühlen Einbauort. Aufgrund der Schutzart IP20 ist der Sicherungsblock nicht gegen Wasser, Spritzwasser oder starke Verschmutzung geschützt.

Produkteigenschaft	Wert
Nennspannung:	32V
Sicherungsformat:	MegaVAL Sicherung MidiVAL Sicherung
Farbe:	Schwarz
Stromart:	Gleichstrom (DC)
Bohrung / Gewinde:	M5 M8
Kontaktmaterial:	Stahl
Entflammbarkeitsklasse:	UL94-HB
Gehäusematerial:	Polyamid (PA)
Schutzart:	IP20
Sicherungsgröße:	40mm 68.6mm
Produktart:	Sicherungshalter
Kontaktbeschichtung:	Zink-Nickel (ZnNi)
Versandgewicht:	0,21 kg
Artikelgewicht:	0,21 kg
Inhalt:	1,00 Stück
