MEGA Sicherungshalter Set CAL4 12V 24V M8 wasserdicht MTA

Artikelnummer: 01914-CAL4
GTIN: 0725844098678
HAN: MPV-WP-CAL4
Kategorie: Streifensicherungssets
Hersteller: MTA

Sicherungswert

Artikel zurzeit vergriffen

Momentan nicht verfügbar

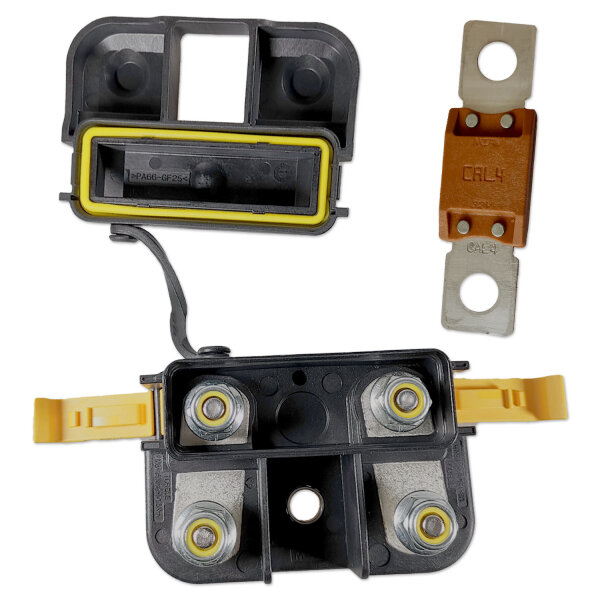

Das Set kombiniert den wasserdichten MTA-Sicherungshalter mit der passenden PowerVAL-Sicherung CAL4 für 600 bis 1200 A. Halter und Sicherung sind aufeinander abgestimmt, es muss also nichts separat auf Lochabstand und Anschlussart geprüft werden.

Der Halter nimmt PowerVAL-Sicherungen auf und wird über zwei M8-Schraubanschlüsse in den Stromkreis eingebunden. Mehrere Halter lassen sich aneinanderreihen, sodass sich aus Einzelhaltern eine kompakte Sicherungsleiste aufbauen lässt. Eingesetzt wird das Set in 12V- und 24V-Gleichstromsystemen bis maximal 32 V DC.

Lieferumfang:

1 × MTA Sicherungshalter, wasserdicht, M8, schwarz
1 × MTA PowerVAL Sicherung CAL4 (600 bis 1200 A), braun

Technische Daten Sicherungshalter:

Hersteller: MTA
Herstellernummer: 0301152
Nennspannung: 32 V DC
Anschluss: 2 × Schraubanschluss M8
Bauform: einzeln verschraubt, nicht anreihbar
Gehäusematerial: PA66-GF25 (glasfaserverstärktes Polyamid)
Farbe: Schwarz
Schutzart: IP69K
Abmessungen (L×H×B): ca. 91,8 × 69,3 × 47,2 mm

Technische Daten Sicherung:

Hersteller: MTA
Herstellernummer: 0601500 / 0701500
Serie: PowerVAL®
Sicherungswert: CAL4 (600 bis 1200 A)
Nennspannung: 32 V DC
Farbe: Braun
Kontaktmaterial: Kupfer, verzinnt
Befestigung: 2 × M8
Lochabstand: ca. 50,8 mm
Temperaturbereich: -40 °C bis +125 °C
Norm: ISO 8820-5

Was dieses Set auszeichnet:

Aufeinander abgestimmt: Halter und Sicherung passen zusammen, Lochabstand und Anschlussart müssen nicht separat geprüft werden
Sicherungswert CAL4 (600 bis 1200 A): für entsprechend dimensionierte Batterie-, Haupt- und Versorgungsleitungen
Wiederverwendbar: derselbe Halter lässt sich später mit einer anderen Sicherung derselben Bauform weiterverwenden
Anreihbar: mehrere Halter ergeben eine kompakte Sicherungsleiste
M8-Schraubanschlüsse: belastbare Verbindung auch bei großen Leitungsquerschnitten
Für 12V und 24V: einsetzbar in Gleichstromsystemen bis maximal 32 V DC
Farbkennung Braun: der Sicherungswert bleibt auch im eingebauten Zustand erkennbar

Typische Einsatzbereiche:

Batterie und Zweitbatterie: Absicherung entsprechend dimensionierter Plus- und Versorgungsleitungen
Wohnmobil und Camper: Bordelektrik, Ladebooster, Wechselrichter und Kompressoren
Boot und Marine: Bordnetz, Batterieverteilung und elektrische Verbraucher
Lkw und Nutzfahrzeuge: 24V-Bordnetze, Zusatzgeräte und Versorgungsleitungen
Solar und Speicher: Niedervolt-Batteriestromkreise und DC-Verteilungen
Car-HiFi: Endstufen, Leistungsverstärker und zentrale Stromverteiler
Land- und Baumaschinen: Hauptstromkreise, Steuerungen und leistungsstarke Verbraucher

Beschreibung:

Eine Hochstromsicherung braucht einen Halter, der zur Bauform passt: Lochabstand, Anschlussgewinde und Aufnahme müssen stimmen. Dieses Set nimmt diese Prüfung ab und liefert beides zusammen, den wasserdichten MTA-Halter und die PowerVAL-Sicherung CAL4 (600 bis 1200 A).

Der Halter begrenzt den Stromkreis nicht. Der tatsächlich abgesicherte Wert ergibt sich allein aus der eingesetzten Sicherung. Wird später ein anderer Sicherungswert gebraucht, kann der Halter weiterverwendet und nur die Sicherung getauscht werden, solange die Bauform dieselbe bleibt.

Welcher Sicherungswert erforderlich ist, richtet sich nach dem zu schützenden Stromkreis. Entscheidend sind vor allem Leitungsquerschnitt, zulässige Strombelastbarkeit, Leitungslänge, Verlegeart und Einbausituation. Die Schutzart IP69K erlaubt den Einbau auch dort, wo mit Spritzwasser, Schmutz und Reinigung zu rechnen ist, solange der Deckel geschlossen und die Leitungseinführung abgedichtet ist.

Hinweise zur Auswahl und Verwendung:

Der Sicherungswert muss passend zur Leitung und zum angeschlossenen Stromkreis gewählt werden.
Nur für Gleichstromsysteme bis maximal 32 V DC verwenden.
Die Schutzart IP69K gilt nur bei geschlossenem Deckel und sachgerecht abgedichteter Leitungseinführung.
Vor Montage oder Austausch die Stromversorgung vollständig trennen.
Kontaktflächen müssen sauber, trocken und frei von Korrosion sein.
Schraubverbindungen fest anziehen, ohne Halter oder Sicherung mechanisch zu beschädigen.
Eine ausgelöste Sicherung nicht durch einen höheren Sicherungswert ersetzen, ohne die Ursache geprüft zu haben.
Beim Aneinanderreihen mehrerer Halter auf ausreichenden Abstand zu benachbarten Bauteilen und auf Wärmeabfuhr achten.

Sicherheits- und Warnhinweise:

Nur bestimmungsgemäß und innerhalb der angegebenen elektrischen Grenzwerte verwenden.
Das Set ersetzt keine fachgerechte Dimensionierung von Leitungen und Stromkreisen.
Nicht für Netzspannung und nicht für Wechselstrom geeignet.
Vor Arbeiten an elektrischen Anlagen Batterie beziehungsweise Stromversorgung trennen.
Beschädigte, verformte oder thermisch verfärbte Teile nicht weiterverwenden.
Sicherung niemals überbrücken, verändern oder manipulieren.
Von Kindern fernhalten.

Häufige Fragen:

Ist die Sicherung im Set enthalten?

Ja. Geliefert werden der Sicherungshalter und eine PowerVAL-Sicherung CAL4 (600 bis 1200 A). Weitere Sicherungen, Kabel oder Anschlussmaterial gehören nicht zum Lieferumfang.

Wodurch ist der Stromkreis abgesichert?

Allein durch die eingesetzte Sicherung, hier also mit CAL4 (600 bis 1200 A). Der Halter stellt die mechanische und elektrische Verbindung her und begrenzt den Wert nicht.

Kann ich später eine andere Sicherung einsetzen?

Ja, solange die Bauform dieselbe bleibt. Vor dem Wechsel sollten Abmessungen, Lochabstand und Anschlussart der neuen Sicherung mit dem Halter verglichen werden.

Lassen sich mehrere Halter kombinieren?

Nicht bei dieser Ausführung. Der Halter dieses Sets wird einzeln verschraubt. Wer mehrere Stromkreise in einer durchgehenden Sicherungsleiste zusammenfassen möchte, braucht den anreihbaren MidiVAL-Halter, bei uns Artikel 01262, oder das Set damit.

Ist das Set für den Einsatz im Freien geeignet?

Dafür ist es gemacht. Der Halter hat die Schutzart IP69K und ein geschlossenes Gehäuse mit verlängertem Deckel. Vorausgesetzt sind ein sicher geschlossener Deckel und eine abgedichtete Leitungseinführung.

Produkteigenschaft	Wert
Nennspannung:	32V
Stromart:	Gleichstrom (DC)
Bohrung / Gewinde:	M8
Sicherungsgröße:	68.6mm
Produktart:	Sicherungsset
Auslösestrom:	CAL
Versandgewicht:	0,22 kg
Artikelgewicht:	0,22 kg
Inhalt:	1,00 Stück
