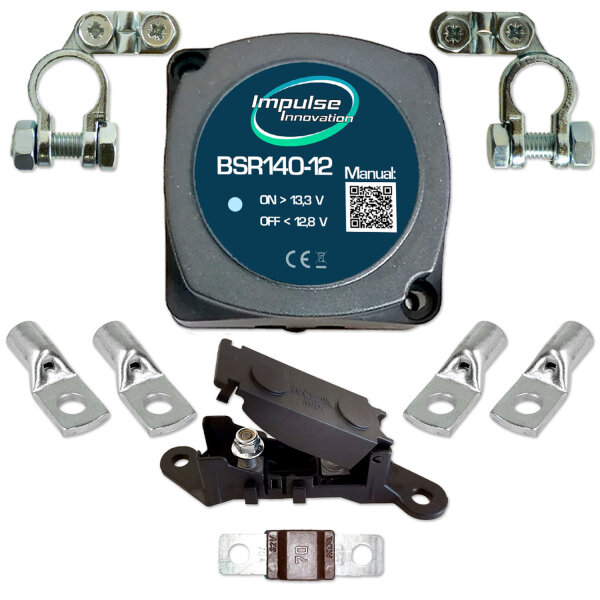

Das Set aus Automatik-Trennrelais BSR140-12, MTA MidiVAL Sicherung 70 A mit Sicherungshalter, Batteriepolklemmen und 4 Rohrkabelschuhen 25 mm² M6 ist für Batteriekabel mit 25 mm². Das Relais lädt die Zweitbatterie während der Fahrt über die Lichtmaschine mit und trennt sie im Stand wieder von der Starterbatterie. Es schaltet spannungsgesteuert ohne D+ und ist für 140 A Dauerstrom im 12V-Bordnetz ausgelegt, zum Beispiel in Wohnmobil, Camper, Transporter, KFZ und Boot.
Läuft der Motor und lädt die Lichtmaschine, steigt die Spannung der Starterbatterie. Bei 13,4 V schaltet das BSR140-12 die Zweitbatterie zu, beide Batterien werden geladen. Fällt die Spannung der Starterbatterie nach dem Abstellen des Motors unter 12,8 V, trennt das Relais die Batterien wieder. Die Schaltverzögerung beträgt 2 bis 5 Sekunden. Verbraucher an der Zweitbatterie, etwa Kühlschrank, Innenbeleuchtung oder Soundsystem, entladen die Starterbatterie im Stand dann nicht.
Das Relais misst nur die Spannung der Starterbatterie (Single Sense). Wird die Zweitbatterie über ein Ladegerät oder eine Solaranlage geladen, schaltet das Relais deshalb nicht zu.
Lieferumfang:
- 1 × Automatik-Trennrelais BSR140-12
- 1 × MTA MidiVAL Sicherung 70 A (braun)
- 1 × MTA MidiVAL Sicherungshalter anreihbar: Gewindebolzen M5, IP20, 105 × 36 × 31 mm
- 1 × Batteriepolklemmen-Satz: Plus und Minus, 90° gewinkelt, Zink, kupferfarben, für Rundpole 19,5 mm (Plus) und 17,9 mm (Minus), Schraubklemme für Kabel von 1 bis 35 mm²
- 4 × Rohrkabelschuh 25 mm² M6: für Kabel mit 25 mm² (AWG 4), Bohrung M6 (Lochdurchmesser 6,4 mm), Kupfer, verzinnt, unisoliert, mit Sichtloch zur Kontrolle der Einstecktiefe, Einsatztemperatur -50 bis +150 °C
Batteriekabel wählen Sie passend zu Ihrer Installation. Wer alles in einem Paket möchte, findet das Relais auch als Zweitbatterie-Set mit Kabeln.
Technische Daten Trennrelais:
-
Modell: Automatik-Trennrelais BSR140-12
-
Nennspannung: 12 V
-
Zuschaltspannung: 13,4 V
-
Trennspannung: 12,8 V
-
Schaltverzögerung: 2 bis 5 Sekunden
-
Dauerstrom: 140 A
-
Maximalstrom: 160 A, kurzzeitig für max. 5 Minuten
-
Steuerung: spannungsgesteuert, Single Sense (Messung nur an der Starterbatterie), kein D+ erforderlich
-
Anschlüsse: Starterbatterie (Positive + / Sense Batt), Zweitbatterie (Second Batt / Positive +), Masse
-
Schaltanzeige: LED leuchtet bei zugeschalteter Zweitbatterie
-
Abmessungen: 68 × 68 × 48 mm
Technische Daten Sicherung und Halter:
-
Sicherung: MTA MidiVAL Sicherung 70 A, Kennfarbe braun
-
Sicherungshalter: MTA MidiVAL Sicherungshalter anreihbar, Gewindebolzen M5, IP20, 105 × 36 × 31 mm
-
Absicherung: Der Schutz ergibt sich aus der eingesetzten Sicherung.
Technische Daten Batteriepolklemmen:
-
Art: Batteriepolklemmen-Satz, Plus und Minus
-
Material: Zink, kupferfarben
-
Bauform: 90° gewinkelt
-
Batteriepole: Pluspol 19,5 mm, Minuspol 17,9 mm
-
Kabelanschluss: Schraubklemme, Kabel von 1 bis 35 mm²; bei kleinen Querschnitten können die Klemmbügel umgedreht werden
-
Nennstrom: 500 A, Maximalstrom 800 A bei 12 V
Technische Daten Kabelschuhe:
-
Typ: Rohrkabelschuh, zum Crimpen
-
Kabelquerschnitt: 25 mm² (AWG 4)
-
Bohrung: M6, Lochdurchmesser 6,4 mm
-
Material: Kupfer, verzinnt, unisoliert
-
Sichtloch: zur Kontrolle der Einstecktiefe des Leiters
-
Einsatztemperatur: -50 bis +150 °C
-
Anzahl: 4 Stück
Anschluss:
-
Positive + / Sense Batt: Plus der Starterbatterie, über die mitgelieferte MTA MidiVAL Sicherung 70 A. An diesem Anschluss misst das Relais die Spannung.
-
Second Batt / Positive +: Plus der Zweitbatterie (Verbraucherbatterie).
-
Masse: an einen geeigneten Massepunkt in der Nähe der Zweitbatterie.
Die Kabel werden an den Anschlussbolzen des Relais mit Muttern befestigt. Eine D+-Leitung von der Lichtmaschine wird nicht gebraucht.
Vor dem Kauf prüfen:
-
Ladesystem: Für Fahrzeuge mit konventioneller Lichtmaschine und geeigneter Ladespannung für die verwendete Zweitbatterie. Das Relais schaltet nach der Spannung der Starterbatterie: Bleibt sie unter 13,4 V, wird die Zweitbatterie nicht zugeschaltet. Bei intelligent geregelten Lichtmaschinen mit variabler Ladespannung sowie bei Lithiumbatterien muss das Ladekonzept gesondert geprüft werden. Dafür ist ein geeigneter Ladebooster in der Regel die passende Lösung.
-
Bordspannung: Das BSR140-12 ist für 12V-Bordnetze ausgelegt.
-
Kabelquerschnitt: Kabelschuhe und Sicherung des Sets sind für Batteriekabel mit 25 mm² (AWG 4) zusammengestellt. Den Querschnitt nach Ladestrom und Leitungslänge wählen.
-
Batteriepole: Die Polklemmen passen auf Rundpole mit 19,5 mm (Plus) und 17,9 mm (Minus).
-
Strom: 140 A Dauerstrom, kurzzeitig 160 A für max. 5 Minuten.
Hinweise zum Einbau:
- Das Relais an einer leicht zugänglichen Stelle nahe der Starterbatterie fest verschrauben, so dass es keine Vibrationen überträgt. Kabel nicht in der Nähe von Abgasaustritten oder heißen Teilen verlegen.
- Die Rohrkabelschuhe mit einem geeigneten Crimpwerkzeug für unisolierte Rohrkabelschuhe verpressen. Den abisolierten Leiter vorher bis zum Sichtloch in die Hülse einführen.
- Den Sicherungshalter mit der MTA MidiVAL Sicherung 70 A direkt an der Starterbatterie setzen: höchstens ca. 30 cm Leitung zwischen Sicherungshalter und Batterie.
- Die Sicherung erst einsetzen, wenn alle Verbindungen hergestellt sind.
- Die größere Polklemme (19,5 mm) gehört auf den Pluspol, die kleinere (17,9 mm) auf den Minuspol. Das Kabel bis zum Anschlag in die Schraubklemme einlegen und die Schrauben fest anziehen.
- Die Masse des Relais und der Zweitbatterie an einem geeigneten Massepunkt in der Nähe der Zweitbatterie anschließen.
- Kabel sicher verlegen, mit Kabelbindern fixieren und von Hitzequellen und beweglichen Teilen fernhalten.
Funktionsprüfung:
- Motor starten: Erreicht die Starterbatterie 13,4 V, schließt das Relais, die LED am Relais leuchtet.
- Die Spannung der Zweitbatterie messen, sie sollte jetzt über 13,0 V liegen.
- Motor abstellen: Fällt die Spannung der Starterbatterie unter 12,8 V, trennt das Relais (Schaltverzögerung 2 bis 5 Sekunden). Eingeschaltete Verbraucher wie Scheinwerfer oder Innenbeleuchtung beschleunigen das.
Sicherheits- und Warnhinweise:
- Vor dem Einbau zuerst den Minuspol, dann den Pluspol der Starterbatterie abklemmen.
- Nur in 12V-Gleichstromnetzen einsetzen.
- Auf richtige Polung achten und alle Muttern fest anziehen.
- Bei einer Notfallüberbrückung per Hauptschalter trennt das Relais nicht automatisch, die Starterbatterie kann sich dann vollständig entladen.
- Installation durch eine fachkundige Person.
Häufige Fragen:
Braucht das BSR140-12 ein D+ Signal?
Nein. Das Relais schaltet allein über die Spannung der Starterbatterie, eine Steuerleitung von der Lichtmaschine wird nicht angeschlossen.
Wann schaltet das Relais zu und wann trennt es?
Es schaltet die Zweitbatterie zu, sobald die Starterbatterie 13,4 V erreicht, und trennt, wenn die Spannung unter 12,8 V fällt. Die Schaltverzögerung beträgt 2 bis 5 Sekunden. Bis die Spannung nach dem Abstellen des Motors unter 12,8 V fällt, kann einige Zeit vergehen. Wer das beim Test beschleunigen will, schaltet Verbraucher wie Scheinwerfer oder Innenbeleuchtung ein.
Was bedeutet Single Sense?
Das Relais misst nur die Spannung der Starterbatterie (Single Sense). Wird die Zweitbatterie über ein Ladegerät oder eine Solaranlage geladen, schaltet das Relais deshalb nicht zu. Zugeschaltet wird nur, wenn die Starterbatterie 13,4 V erreicht, also wenn die Lichtmaschine lädt.
Woran erkenne ich, dass das Relais zugeschaltet hat?
Eine LED am Relais zeigt an, dass es geschlossen ist. Die Zweitbatterie sollte dann bei laufendem Motor über 13,0 V liegen.
Wo kommt die Sicherung hin?
Die mitgelieferte MTA MidiVAL Sicherung 70 A gehört an die Starterbatterie: Die Leitung vom Sicherungshalter zur Batterie sollte höchstens ca. 30 cm lang sein. Im Set ist sie auf Batteriekabel mit 25 mm² abgestimmt.
Passen die Polklemmen auf meine Batterie?
Die Polklemmen sind für Rundpole mit 19,5 mm (Plus) und 17,9 mm (Minus); vor dem Kauf die Pole der Batterie prüfen. Sie nehmen Kabel von 1 bis 35 mm² auf; bei kleinen Querschnitten können die Klemmbügel umgedreht werden.
Welche Ausführung passt zu meinem Kabel?
Dieses Set ist für Batteriekabel mit 25 mm² (4 Rohrkabelschuhe 25 mm² M6, Sicherung 70 A). Für andere Querschnitte gibt es das Set auch mit Kabelschuhen und Sicherung für 10 mm²: 00062-010; 16 mm²: 00062-016.
Für welche Fahrzeuge eignet sich das Trennrelais?
Für Wohnmobil, Camper, Transporter, KFZ und Boot mit 12V-Bordnetz. Für Fahrzeuge mit konventioneller Lichtmaschine und geeigneter Ladespannung für die verwendete Zweitbatterie. Das Relais schaltet nach der Spannung der Starterbatterie: Bleibt sie unter 13,4 V, wird die Zweitbatterie nicht zugeschaltet. Bei intelligent geregelten Lichtmaschinen mit variabler Ladespannung sowie bei Lithiumbatterien muss das Ladekonzept gesondert geprüft werden. Dafür ist ein geeigneter Ladebooster in der Regel die passende Lösung.
Kann ich die Batterien von Hand verbinden?
Ja, mit einem optionalen Hauptschalter für die Notfallüberbrückung, der über ein separates Kabel parallel zum Relais angeschlossen wird (nicht im Lieferumfang). Er verbindet Starter- und Zweitbatterie unabhängig von der Spannung. Solange er geschlossen ist, trennt nichts automatisch: Nach der Überbrückung den Schalter wieder öffnen, damit die Starterbatterie nicht leer wird.
Was ist der Unterschied zum Trennrelais RL180-12?
Das BSR140-12 schaltet über die Spannung und braucht keine Steuerleitung. Das Trennrelais RL180-12 schaltet, solange ein Steuersignal anliegt, zum Beispiel D+ der Lichtmaschine.
Gibt es das Relais auch einzeln?
Ja, das Automatik-Trennrelais BSR140-12 gibt es auch einzeln.
