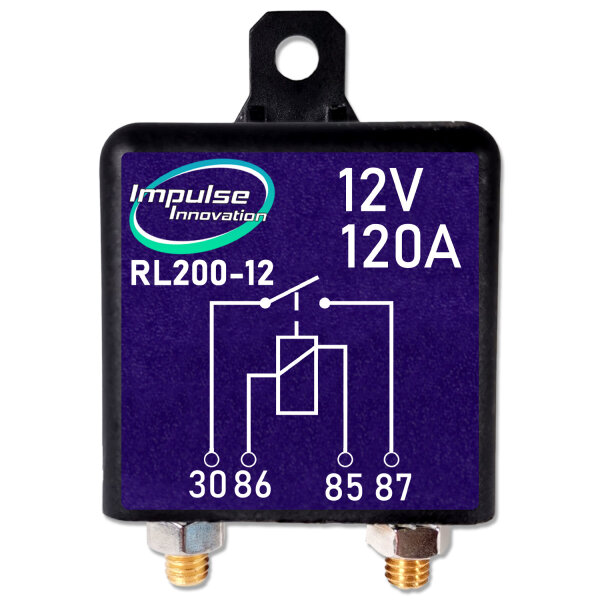

Trennrelais 12V 200A | Zweitbatterie KFZ Wohnmobil | RL200

Trennrelais 12V 200A | Zweitbatterie KFZ Wohnmobil | RL200

Artikelnummer: 01618
GTIN: 0725844097046
HAN: RL200-12
Kategorie: Relais
Hersteller: Impulse Innovation

24,99 €

24,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen
PDF (1)

Das Trennrelais RL200 mit 12 V und 200 A Dauerstrom verbindet und trennt Starter- und Zweitbatterie über ein externes Steuersignal. Es eignet sich für entsprechend ausgelegte Zweitbatterie-Systeme in KFZ, Wohnmobilen und Campern sowie als Hochstromrelais zum Schalten von 12-V-Verbrauchern, beispielsweise in Car-HiFi-Anlagen. Die Spitzenstrombelastbarkeit beträgt 220 A.

Das Relais schließt den Laststromkreis, sobald die Spule mit Steuerspannung versorgt wird. Fällt das Signal weg, öffnet der Kontakt wieder. Bei geeigneter Ansteuerung über D+ lässt sich die Zweitbatterie während des Motorbetriebs mit der Starterbatterie verbinden und nach dem Abstellen wieder trennen.

Das RL200 benötigt ein externes Schaltsignal und besitzt keine eigene Spannungserkennung. Dadurch lässt sich die Batteriekopplung gezielt über eine geeignete Fahrzeugsteuerung, einen Schalter oder eine externe Steuereinheit schalten.

Eigenschaften des Trennrelais

200 A Dauerstrom: Für entsprechend ausgelegte 12-V-Stromkreise mit hoher Strombelastung.
220 A Spitzenstrom: Kurzzeitige Belastbarkeit oberhalb des Dauerstroms.
Extern steuerbar: Ansteuerung über ein geeignetes D+-Signal, einen Schalter oder eine externe Steuerung.
Schließerfunktion: Der Lastkontakt ist ohne Spulenansteuerung geöffnet.
Für Zweitbatterie-Systeme: Zum gezielten Verbinden und Trennen von Starter- und Versorgungsbatterie.
Als Lastrelais einsetzbar: Zum Schalten geeigneter 12-V-Verbraucher innerhalb der zulässigen Belastungsgrenzen.

Technische Daten

Modell: RL200
Produkttyp: Trennrelais, Batterietrennrelais, Hochstromrelais, Lastrelais
Nennspannung / Spulenspannung: 12 V DC
Dauerstrom: 200 A
Spitzenstrom: 220 A
Schaltfunktion: Schließer (NO)
Ansteuerung: Externes 12-V-Steuersignal erforderlich
Eigene Spannungserkennung: Nein

Verwendung als Batterietrennrelais

In einem geeigneten Zweitbatterie-System stellt das RL200 bei aktivem Steuersignal die Verbindung zwischen Starter- und Versorgungsbatterie her. Wird die Ansteuerung abgeschaltet, öffnet das Relais diese Verbindung. Verbraucher an der Versorgungsbatterie können die Starterbatterie dann nicht über den geöffneten Relaiskontakt entladen.

Bei Ansteuerung über D+: Der Signalausgang muss für die Stromaufnahme der Relaisspule geeignet sein. Je nach Fahrzeug und Signalquelle kann eine zusätzliche Ansteuerschaltung erforderlich sein. Die Kontaktbelegung richtet sich nach der Kennzeichnung und dem Schaltbild am Relais.

Einbau- und Sicherheitshinweise

Für 12-V-Gleichstromsysteme verwenden. Die Relaisspule nicht mit 24 V betreiben.
Vor Arbeiten alle betroffenen Batterien und weiteren Stromquellen nach den jeweiligen Herstellervorgaben trennen.
Kabelquerschnitt und Sicherungen passend zu Leitungslänge, Verlegeart und tatsächlicher Belastung auswählen. Die Relaisbelastbarkeit allein bestimmt nicht den Sicherungswert.
Bei einer Verbindung zwischen zwei Batterien die Plusleitung an beiden Batterieenden möglichst nahe am jeweiligen Pluspol absichern.
Lastanschlüsse gegen unbeabsichtigte Berührung und Kurzschluss schützen. Leitungen zugentlastet und scheuerfest verlegen.
Das Relais trocken und vor Spritzwasser, übermäßiger Hitze und mechanischer Belastung geschützt montieren.
Kontaktbelegung und eine vorgeschriebene Polarität gemäß Kennzeichnung am Relais beachten.
220 A Spitzenstrom sind keine zulässige Dauerbelastung.
Das Relais ersetzt weder eine Sicherung noch einen Laderegler oder Ladebooster. Es begrenzt den Lade- oder Ausgleichsstrom nicht.

Lieferumfang

1 × Trennrelais RL200, 12 V / 200 A

Häufige Fragen zum Trennrelais RL200

Schaltet das RL200 automatisch bei laufendem Motor?

Bei geeigneter D+-Ansteuerung kann es automatisch mit dem Motorbetrieb schalten. Das Relais selbst erkennt jedoch weder den Motorlauf noch die Batteriespannung. Es schließt, solange die Spule mit dem erforderlichen Steuersignal versorgt wird.

Kann ich das Relais für eine Zweitbatterie im Wohnmobil verwenden?

Ja, wenn Bordnetz, Batterien, Ladesystem und Verkabelung für diese Art der Batteriekopplung geeignet sind. Das RL200 übernimmt das Verbinden und Trennen der Batterien. Die Steuerung erfolgt über ein externes Signal.

Was bedeuten 200 A Dauerstrom und 220 A Spitzenstrom?

200 A bezeichnet die Dauerstrombelastbarkeit des Relais. Die 220 A gelten ausschließlich als kurzzeitige Spitzenbelastung. Kabel, Anschlüsse und Sicherungen müssen unabhängig davon passend zum jeweiligen Stromkreis ausgelegt werden.

Ist das RL200 ein spannungsgesteuertes Automatik-Trennrelais?

Nein. Es schaltet über eine externe Ansteuerung. Ein spannungsgesteuertes Automatik-Trennrelais überwacht dagegen die Batteriespannung und schaltet anhand festgelegter Spannungsschwellen.

Ersetzt das Trennrelais einen Ladebooster?

Nein. Das RL200 stellt eine elektrische Verbindung her oder trennt sie. Es regelt weder die Ladespannung noch den Ladestrom. Ob ein Ladebooster erforderlich ist, hängt unter anderem von Lichtmaschine, Batterietyp und den Vorgaben der Batteriehersteller ab.

Produkteigenschaft	Wert
Nennspannung:	12V
Anschluss:	Schraube M6 Flachstecker 6,3mm
Relaisfunktion:	Schließer Relais (NO)
mit Kabelsatz:	Nein
Versandgewicht:	0,09 kg
Artikelgewicht:	0,09 kg
Inhalt:	1,00 Stück
