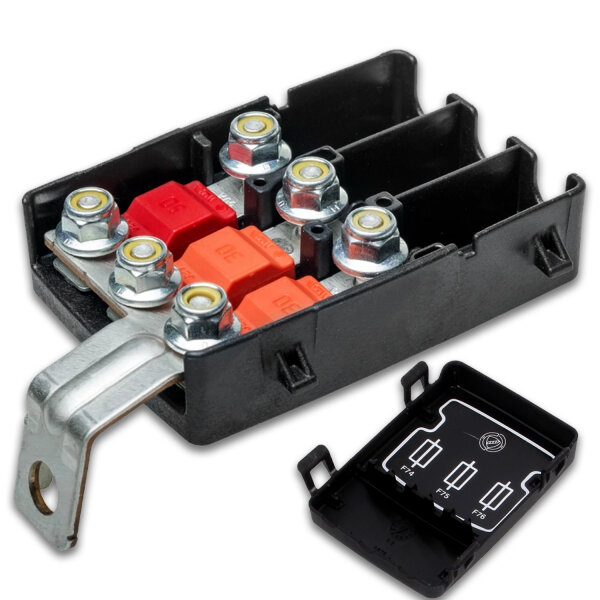

Sicherungshalter | 3-fach MidiVAL Verteiler | 32V | Rechts (DX) | MTA

Sicherungshalter | 3-fach MidiVAL Verteiler | 32V | Rechts (DX) | MTA

Artikelnummer: 00634
GTIN: 8010266135707
HAN: 0300442
Kategorie: Midi (MIDI/Mini-ANL/MidiVAL/BF1/ANS)
Hersteller: MTA

21,99 €

21,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

3-fach MIDI Sicherungshalter mit Sammelschiene | Sicherungsverteiler 12 V / 24 V | DX rechts

Dieser 3-fach MIDI Sicherungshalter verbindet eine gemeinsame Einspeisung mit drei separat abgesicherten Ausgängen. Die integrierte Sammelschiene verteilt den Strom vom zentralen M8-Anschluss auf drei Sicherungsplätze für MIDI-, MidiVAL- oder BF1-Streifensicherungen.

Der kompakte Sicherungsverteiler für 12-V- und 24-V-Bordnetze eignet sich zur batterienahen Absicherung mehrerer Leitungen, Verbraucher oder Unterverteilungen. Typische Anwendungen sind Zweitbatteriesysteme, Ladebooster, Wechselrichter, Solaranlagen sowie zusätzliche Stromkreise in Fahrzeugen, Wohnmobilen und Nutzfahrzeugen.

Technische Daten

Produkttyp: 3-fach MIDI Sicherungshalter, Sicherungsverteiler, Sicherungsblock, Stromverteiler
Hersteller: MTA
Herstellernummer: 0300442
Ausführung: DX, Sammelschiene rechts herausgeführt
Anzahl Sicherungsplätze: 3
Passende Sicherungen: MIDI, MidiVAL und BF1
Sicherungslänge: ca. 40 mm
Geeignete Bordnetze: 12 V und 24 V
Maximale Betriebsspannung: 32 V DC
Gemeinsame Einspeisung: M8-Anschluss über integrierte Sammelschiene
Sicherungsanschlüsse: 6 × M5
Anschlussart: Schraubanschlüsse für passende Ringkabelschuhe
Gehäusematerial: Polyamid PA66
Kontaktoberfläche: verzinnt
Temperaturbereich: −40 °C bis +125 °C
Abmessungen: ca. 84 × 61,8 × 49,5 mm
Farbe: Schwarz

Was diesen Sicherungsverteiler praktisch macht

Drei abgesicherte Ausgänge: Drei Leitungen oder Verbraucher können unabhängig voneinander abgesichert werden.
Nur eine Einspeisung: Die integrierte Sammelschiene versorgt alle drei Sicherungsplätze über einen gemeinsamen M8-Anschluss.
Individuelle Sicherungswerte: Jeder Stromkreis kann passend zu Kabelquerschnitt und angeschlossenem Verbraucher abgesichert werden.
Batterienahe Montage: Der Verteiler ermöglicht kurze Leitungswege zwischen Batterie, Sicherung und Verbraucher.
Kompakte Bauform: Drei MIDI Sicherungshalter und die gemeinsame Stromverteilung sind in einem Gehäuse zusammengefasst.
Abnehmbarer Deckel: Deckt die Sicherungen und Schraubanschlüsse nach der Montage ab.

Aufbau der Stromverteilung

Die Einspeisung erfolgt über den gemeinsamen M8-Anschluss der Sammelschiene. Von dort wird der Strom auf die Eingangsseiten der drei Sicherungsplätze verteilt.

Hinter jeder eingesetzten MIDI Sicherung steht ein eigener, separat abgesicherter Ausgang zur Verfügung. Dadurch können drei Stromkreise mit unterschiedlichen Sicherungswerten über eine gemeinsame Zuleitung versorgt werden.

Nicht benötigte Sicherungsplätze können unbestückt bleiben. Die verwendeten Sicherungswerte müssen jeweils zum angeschlossenen Kabel und zum Verbraucher passen.

Typische Einsatzbereiche

Wohnmobil und Camper: Absicherung von Ladebooster, Wechselrichter, Kühlschrank, Beleuchtung oder Unterverteilung
Zweitbatteriesysteme: Verteilung mehrerer Stromkreise an Starter- oder Aufbaubatterien
Auto und Transporter: Absicherung zusätzlicher Verbraucher und nachgerüsteter Fahrzeugelektrik
Nutzfahrzeuge und Arbeitsmaschinen: Versorgung von Arbeitsleuchten, Steuerungen, Pumpen oder Zusatzgeräten
Solar- und Offgrid-Systeme: Batterienahe Absicherung von Ladetechnik und DC-Verbrauchern
Boot und Marine: Stromverteilung in trockenen und vor Feuchtigkeit geschützten Einbaubereichen
Sonderfahrzeuge und individuelle Ausbauten: Aufbau eigener 12-V- oder 24-V-Verteilungen

Beschreibung

Der 3-fach MIDI Sicherungshalter ist eine kompakte Lösung zur Verteilung und Absicherung mehrerer Gleichstromleitungen. Statt drei einzelne Sicherungshalter separat anzuschließen, werden alle drei Sicherungsplätze über eine gemeinsame Sammelschiene versorgt.

Die Zuleitung wird über einen Ringkabelschuh am M8-Anschluss befestigt. Die drei abgesicherten Leitungen werden an den jeweiligen M5-Anschlüssen angeschlossen. Für jeden Ausgang wird eine eigene MIDI-, MidiVAL- oder BF1-Sicherung eingesetzt.

Der Sicherungsverteiler eignet sich sowohl für einzelne leistungsstärkere Verbraucher als auch für die Versorgung nachgelagerter Unterverteilungen. So können beispielsweise Ladebooster, Wechselrichter und eine zusätzliche Bordstromverteilung getrennt voneinander abgesichert werden.

Bei diesem Artikel handelt es sich um die DX-Ausführung. Die Sammelschiene wird bei Ansicht wie auf den Produktbildern auf der rechten Seite aus dem Gehäuse herausgeführt. Eine spiegelverkehrte SX-Ausführung mit links herausgeführter Sammelschiene ist ebenfalls erhältlich.

Auswahl der Sicherungen

Der Sicherungswert richtet sich in erster Linie nach der zulässigen Belastbarkeit der angeschlossenen Leitung. Zusätzlich müssen die Stromaufnahme des Verbrauchers, der Kabelquerschnitt, die Leitungslänge und die Verlegeart berücksichtigt werden.

Eine Sicherung darf nicht größer gewählt werden, als das angeschlossene Kabel sicher verträgt. Unterschiedliche Ausgänge können mit unterschiedlichen Sicherungswerten bestückt werden.

Zur Unterstützung bei der Auslegung steht unser Kabel- und Sicherungsrechner zur Verfügung:
Kabelquerschnitt und Sicherung berechnen

Wichtige Hinweise zur Montage

Vor der Montage die Batterie abklemmen und das Bordnetz vollständig spannungsfrei schalten.
Nur passende MIDI-, MidiVAL- oder BF1-Streifensicherungen verwenden.
Die Einspeisung erfolgt über den gemeinsamen M8-Anschluss der Sammelschiene.
Leitungen mit geeigneten Ringkabelschuhen an den M5- und M8-Anschlüssen befestigen.
Ringkabelschuhe passend zu Schraubengröße und Kabelquerschnitt auswählen.
Sicherungswerte passend zu Kabelquerschnitt, Leitungslänge und Verbraucher festlegen.
Leitungen gegen Scheuern, Knicken, Zugbelastung und Bewegung sichern.
Schraubverbindungen fachgerecht anziehen und regelmäßig auf festen Sitz kontrollieren.
Geliefert wird die DX-Ausführung mit rechts herausgeführter Sammelschiene. Die spiegelverkehrte SX-Ausführung ist ebenfalls erhältlich.
Den Sicherungshalter an einer trockenen und vor Wasser sowie Schmutz geschützten Stelle montieren.

Sicherheits- und Warnhinweise

Arbeiten an Batterien und Hochstromleitungen nur mit geeigneten Werkzeugen und ausreichenden Fachkenntnissen durchführen.
Ein Kurzschluss an einer Batterie kann sehr hohe Ströme, starke Erwärmung und Brand verursachen.
Stromkreise niemals durch Überbrücken eines Sicherungsplatzes ungesichert betreiben.
Keine Sicherung mit einem höheren Wert einsetzen, als Kabel, Anschlüsse und Verbraucher sicher vertragen.
Nicht für 230-V-Wechselspannung oder andere Netzspannungsanwendungen geeignet.
Beschädigte, korrodierte oder thermisch verformte Bauteile nicht weiterverwenden.
Vor Arbeiten am Sicherungshalter stets die Spannungsversorgung trennen.

Lieferumfang

1 × 3-fach MIDI Sicherungshalter mit integrierter Sammelschiene
1 × Abdeckung
Ohne Sicherungen
Ohne Kabel und Ringkabelschuhe

Häufige Fragen

Welche Sicherungen passen in den Sicherungshalter?

Der Halter ist für drei MIDI-, MidiVAL- oder BF1-Streifensicherungen mit einer Länge von etwa 40 mm vorgesehen.

Besitzt jeder Sicherungsplatz eine eigene Einspeisung?

Nein. Alle drei Sicherungsplätze werden über eine gemeinsame Sammelschiene und einen zentralen M8-Anschluss eingespeist.

Wie viele abgesicherte Ausgänge stehen zur Verfügung?

Der Sicherungshalter stellt drei separat abgesicherte Ausgänge bereit. Für jeden Ausgang wird eine eigene MIDI Sicherung eingesetzt.

Kann der Sicherungsverteiler in einem 12-V- oder 24-V-System verwendet werden?

Ja. Der Sicherungshalter eignet sich für 12-V- und 24-V-Gleichspannungsanlagen bis maximal 32 V DC.

Was bedeutet die Ausführung DX?

Bei dieser Ausführung wird die Sammelschiene bei Ansicht wie auf den Produktbildern rechts aus dem Gehäuse herausgeführt. Daneben ist eine spiegelverkehrte SX-Ausführung mit links herausgeführter Sammelschiene erhältlich.

Kann ich unterschiedliche Sicherungswerte einsetzen?

Ja. Jeder Sicherungsplatz kann mit einem eigenen, zur jeweiligen Leitung und zum Verbraucher passenden Sicherungswert bestückt werden.

Sind Sicherungen im Lieferumfang enthalten?

Nein. Die benötigten MIDI Sicherungen müssen passend zur jeweiligen Anwendung separat ausgewählt werden.

Produkteigenschaft	Wert
Nennspannung:	32V
Sicherungsformat:	MidiVAL Sicherung
Farbe:	Schwarz
Stromart:	Gleichstrom (DC)
Bohrung / Gewinde:	M5 M8
Kontaktmaterial:	Stahl
Kontaktbeschichtung:	Verzinnt (Sn)
Gehäusematerial:	Polyamid (PA)
Sicherungsgröße:	40mm
Produktart:	Sicherungshalter
Versandgewicht:	0,11 kg
Artikelgewicht:	0,11 kg
Inhalt:	1,00 Stück
