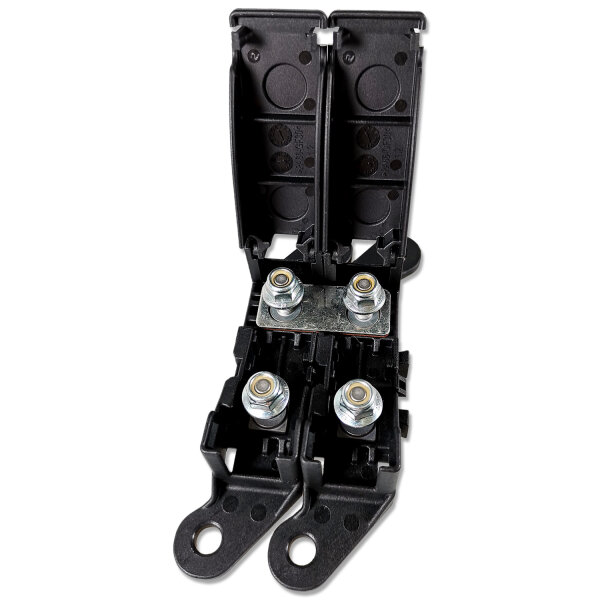

Midi Sicherungshalter 2-fach mit Sammelschiene MTA bis 175A anreihbar

Midi Sicherungshalter 2-fach mit Sammelschiene MTA bis 175A anreihbar

Artikelnummer: 01647
GTIN: 0725844097138
HAN: 0101499 + 0301509
Kategorie: Midi (MIDI/Mini-ANL/MidiVAL/BF1/ANS)
Hersteller: MTA

12,49 €

12,49 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Midi Sicherungshalter 2-fach mit Sammelschiene | für Batterie, Kfz und Hochstromverteilung

Der 2-fach Midi-Sicherungshalter mit Sammelschiene ermöglicht den kompakten Aufbau einer abgesicherten Stromverteilung für zwei getrennte Hochstromkreise. Eine gemeinsame Einspeisung kann auf zwei einzeln abgesicherte Ausgänge verteilt werden, beispielsweise für Ladeleitungen, Wechselrichter, Zusatzverbraucher oder nachgelagerte Sicherungsverteilungen.

Das Set besteht aus zwei modularen MTA MidiVAL Sicherungshaltern und einer passenden zweifachen Sammelschiene. Die Sicherungshalter lassen sich miteinander verbinden und bei Bedarf mit weiteren kompatiblen Modulen erweitern.

Technische Daten:

Artikel: Midi Sicherungshalter 2-fach, Doppelsicherungshalter, Hochstrom-Sicherungsverteiler, Batterie-Sicherungsblock
Hersteller: MTA
Herstellernummer: 0101499 / 0301499
Ausführung: 2 modulare Sicherungshalter mit gemeinsamer Sammelschiene
Anzahl Sicherungsplätze: 2
Sicherungstyp: MidiVAL Streifensicherungen
Maximaler Sicherungswert: bis 175 A je Sicherungsplatz
Maximale Betriebsspannung: 32 V DC
Anschlüsse: M5-Schraubanschlüsse
Anschlüsse je Sicherungshalter: 2 × M5
Gehäusematerial: glasfaserverstärktes Polyamid PA66-GF30
Kontaktmaterial: Stahl
Kontaktbeschichtung: Zink-Nickel
Schutzart: IP20
Betriebstemperatur: -40 °C bis +125 °C
Entflammbarkeitsklasse: UL94 HB
Abmessungen je Sicherungshalter: ca. 105 × 36 × 31 mm im geschlossenen Zustand
Montage: geschraubt
Bauweise: modular und anreihbar

Was den Sicherungshalter praktisch macht:

Zwei getrennte Sicherungsplätze: ermöglicht die unabhängige Absicherung von zwei Stromkreisen
Gemeinsame Sammelschiene: verteilt eine zentrale Einspeisung auf beide Sicherungshalter
Für hohe Ströme geeignet: Sicherungswerte bis 175 A je Sicherungsplatz möglich
Modular erweiterbar: weitere kompatible MTA-Sicherungshalter können angereiht werden
Kompakte Stromverteilung: zwei abgesicherte Ausgänge ohne zusätzlichen Verteilerblock
M5-Schraubanschlüsse: für feste Verbindungen mit passenden Ringkabelschuhen
Abgedeckte Sicherungsplätze: reduzieren den unbeabsichtigten Kontakt mit den Sicherungen und Anschlüssen

Typische Einsatzbereiche:

Zweitbatterie und Bordbatterie: Aufteilung der Batterieeinspeisung auf zwei abgesicherte Leitungen
Wohnmobil und Camper: Absicherung von Ladebooster, Wechselrichter oder Verbrauchergruppen
Kfz und Nutzfahrzeuge: Stromversorgung zusätzlicher elektrischer Verbraucher und Nachrüstsysteme
Car-HiFi: getrennte Absicherung von Verstärkern und weiteren Hochstromverbrauchern
Boote und Marine: geschützte DC-Stromverteilung in trockenen Einbaubereichen
Land- und Baumaschinen: Absicherung von Arbeitsbeleuchtung, Zusatzgeräten und elektrischen Anbauten
Solar- und Batteriesysteme: Aufbau kompakter Gleichstromverteilungen bis maximal 32 V DC
Sonderfahrzeugbau: modulare Sicherungsverteilung für individuelle Bordnetze

Beschreibung:

Mit dem Midi Sicherungshalter 2-fach lassen sich zwei leistungsstarke Gleichstromleitungen über eine gemeinsame Einspeisung separat absichern. Die mitgelieferte Sammelschiene verbindet eine Anschlussseite der beiden Sicherungshalter und verteilt den eingespeisten Strom auf die beiden Sicherungsplätze.

Auf der gegenüberliegenden Seite stehen zwei getrennte, jeweils durch eine eigene MidiVAL-Sicherung geschützte Ausgänge zur Verfügung. Dadurch eignet sich das Set beispielsweise zur Versorgung eines Ladeboosters und eines Wechselrichters oder zur getrennten Absicherung verschiedener Verbrauchergruppen.

Jeder Sicherungsplatz ist für eine passende MidiVAL Streifensicherung mit einem Sicherungswert bis maximal 175 A ausgelegt. Die tatsächlich benötigte Sicherungsstärke richtet sich nach dem verwendeten Kabelquerschnitt, der Leitungslänge, der Verlegeart und dem angeschlossenen Verbraucher.

Die modularen Sicherungshalter können seitlich miteinander verbunden und mit passenden MTA-Komponenten erweitert werden. Dadurch lässt sich aus dem kompakten 2-fach Sicherungsblock bei Bedarf eine größere Sicherungsverteilung aufbauen.

Das Gehäuse aus glasfaserverstärktem Polyamid ist für den Einsatz in Fahrzeugen, Maschinen und anderen technischen Gleichstromanlagen ausgelegt. Die M5-Anschlüsse ermöglichen verschraubte Verbindungen mit passenden Ringkabelschuhen und Batteriekabeln.

Hinweise zur Strombelastbarkeit:

Die Angabe von bis zu 175 A gilt je Sicherungsplatz und bezeichnet den maximal vorgesehenen Sicherungswert.
Die Angabe bedeutet nicht automatisch, dass das gesamte System dauerhaft mit insgesamt 350 A belastet werden darf.
Die zulässige Gesamtbelastung hängt von Sammelschiene, Einspeiseleitung, Kabelquerschnitt, Ringkabelschuhen, Kontaktqualität und Umgebungstemperatur ab.
Die eingesetzte Sicherung muss immer passend zur abzusichernden Leitung gewählt werden.
Zu hohe Sicherungswerte können bei Überlastung zu Schäden an Kabeln, Anschlüssen und Verbrauchern führen.

Wichtige Hinweise zur Verwendung:

Nur in Gleichstromsystemen bis maximal 32 V DC verwenden.
Nur passende MidiVAL-Sicherungen mit geeignetem Lochabstand einsetzen.
Die elektrische Anlage vor der Montage vollständig spannungsfrei schalten.
Die Sammelschiene auf der vorgesehenen gemeinsamen Einspeiseseite montieren.
Für die M5-Anschlüsse geeignete Ringkabelschuhe verwenden.
Kabelquerschnitte entsprechend Stromstärke, Leitungslänge und Verlegeart dimensionieren.
Schraubverbindungen mit dem für die verwendeten Komponenten vorgesehenen Anzugsdrehmoment befestigen.
Kabel gegen Zugbelastung, Scheuern, Vibration und Verdrehen sichern.
Nach der ersten Inbetriebnahme alle Anschlüsse auf festen Sitz und ungewöhnliche Erwärmung prüfen.
Nur an einem trockenen und vor Spritzwasser geschützten Ort montieren.
Die Abdeckungen vor der Inbetriebnahme vollständig schließen.

Sicherheits- und Warnhinweise:

Kurzschluss- und Brandgefahr: Montage und Wartung nur bei vollständig spannungsfreier Anlage durchführen.
Die Einspeiseleitung muss möglichst nah an der Stromquelle ausreichend gegen Kurzschluss abgesichert werden.
Keine Sicherung mit einem höheren Nennstrom verwenden, als Kabel, Anschlüsse und Verbraucher zulassen.
Sicherungen niemals überbrücken, reparieren oder durch ungeeignete Metallteile ersetzen.
Der Sicherungshalter ist aufgrund der Schutzart IP20 nicht wasserdicht.
Nicht ungeschützt im Außenbereich oder in Bereichen mit Feuchtigkeit, Schmutz oder Spritzwasser montieren.
Ausreichenden Abstand zu Kraftstoffleitungen, Wärmequellen und beweglichen Bauteilen einhalten.
Beschädigte, korrodierte, verformte oder thermisch verfärbte Komponenten nicht weiterverwenden.
Nicht für Netzspannung oder Wechselstromanlagen verwenden.
Elektrische Installationen nur mit den erforderlichen Fachkenntnissen durchführen.
Von Kindern fernhalten.

Lieferumfang:

2 × MTA MidiVAL Sicherungshalter mit Abdeckung
1 × zweifache Sammelschiene für zwei Sicherungshalter
Hinweis: Sicherungen, Anschlusskabel und Ringkabelschuhe sind nicht im Lieferumfang enthalten.

Häufige Fragen:

Wofür wird die Sammelschiene verwendet?

Die Sammelschiene verbindet eine Anschlussseite der beiden Sicherungshalter. Dadurch kann eine gemeinsame Batterie- oder Stromversorgung auf zwei separat abgesicherte Ausgänge verteilt werden.

Welche Sicherungen passen in den Halter?

Der Sicherungshalter ist für passende MidiVAL Streifensicherungen vorgesehen. Vor dem Einbau müssen Bauform, Lochabstand und Sicherungswert geprüft werden.

Sind die Sicherungen im Lieferumfang enthalten?

Nein. Die beiden benötigten MidiVAL-Sicherungen müssen passend zu den abzusichernden Leitungen und Verbrauchern separat ausgewählt werden.

Kann jeder Sicherungsplatz mit 175 A bestückt werden?

Der maximal vorgesehene Sicherungswert beträgt bis zu 175 A je Sicherungsplatz. Ob dieser Wert im konkreten System verwendet werden kann, hängt zusätzlich von der Sammelschiene, den Kabelquerschnitten, den Anschlüssen und den Einbaubedingungen ab.

Kann der Sicherungshalter im Motorraum montiert werden?

Nur an einem trockenen, geschützten und ausreichend kühlen Einbauort. Aufgrund der Schutzart IP20 ist das Gehäuse nicht gegen Wasser und starke Verschmutzung geschützt.

Kann der Sicherungsblock später erweitert werden?

Ja. Die einzelnen Halter sind modular aufgebaut und können mit passenden MTA-Sicherungshaltern und Sammelschienen zu einer größeren Sicherungsverteilung ergänzt werden.

Produkteigenschaft	Wert
Nennspannung:	32V
Anschluss:	Schraube M5
Sicherungsformat:	MidiVAL Sicherung
Farbe:	Schwarz
Stromart:	Gleichstrom (DC)
Bohrung / Gewinde:	M5
Kontaktmaterial:	Stahl
Entflammbarkeitsklasse:	UL94-HB
Universelle Kompatibilität:	Ja
Sicherungsgröße:	40mm
Produktart:	Sicherungshalter
Kontaktbeschichtung:	Zink-Nickel (ZnNi)
Versandgewicht:	0,08 kg
Artikelgewicht:	0,07 kg
Inhalt:	1,00 Stück
