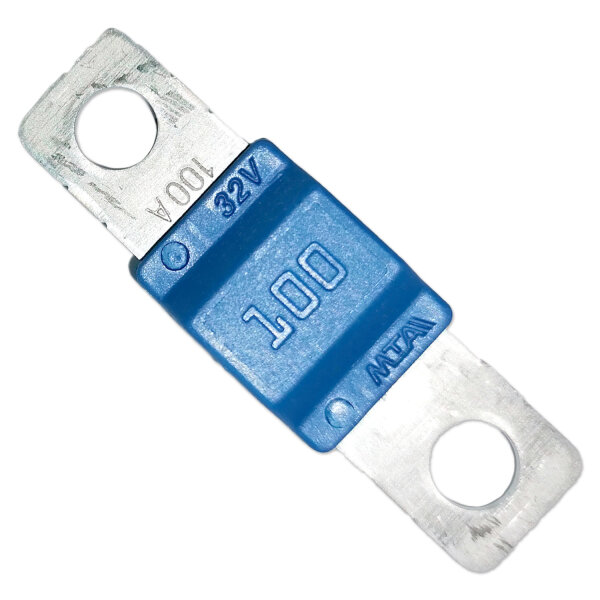

MIDI Sicherung 100A 12V 24V träge M5 Batteriesicherung MTA MidiVAL

Artikelnummer: 00530-100
GTIN: 8010266147069
HAN: 0602100
Kategorie: Streifensicherungen
Hersteller: MTA

Wert

1,42 €

1,42 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Kompakte 100A MIDI Sicherung für 12V- und 24V-Gleichstromsysteme zur Absicherung von Batterie-, Versorgungs- und Hochstromleitungen. Die verschraubte Streifensicherung mit M5-Anschluss eignet sich für Fahrzeuge, Camper, Wohnmobile, Boote, Solarsysteme, Maschinen und andere Niedervolt-DC-Anwendungen.

Die träge Auslösecharakteristik ermöglicht den Einsatz in Stromkreisen, in denen kurzzeitig erhöhte Einschalt- oder Lastströme auftreten können. Durch die kompakte MIDI-Bauform verbindet die Sicherung eine hohe Strombelastbarkeit mit geringem Platzbedarf und einer stabilen Schraubverbindung.

Technische Daten:

Hersteller: MTA
Herstellernummer: 0602100 / 0702100
Serie: MidiVAL®
Typ: MIDI Sicherung, Hochstromsicherung, Streifensicherung, Batteriesicherung, KFZ Sicherung, Schraubsicherung
Weitere Handels- und Suchbezeichnungen: Mini-ANL, ANS, BF1
Nennstrom: 100 A
Nennspannung: 32 V DC
Geeignet für: 12V- und 24V-Gleichstromsysteme
Auslösecharakteristik: träge
Farbe: Blau
Ausschaltvermögen: 2.000 A bei 32 V DC
Spannungsabfall: ca. 64 mV
Kaltwiderstand: ca. 0,5 mΩ
i²t-Wert: ca. 34.524 A²s
Ausschaltvermögen: bis 2.000 A
Stromart: Gleichstrom DC
Gehäusematerial: Polyamid PA66-GF25
Kontaktmaterial: Zinklegierung
Kontaktbeschichtung: verzinnt
Befestigung: 2 × M5
Anzugsdrehmoment: 4,5 ± 1 Nm
Bohrungsdurchmesser: ca. 5,4 mm
Lochabstand: ca. 30 mm
Abmessungen (L×H×B): ca. 40 × 10 × 8,2 mm
Temperaturbereich: -40 °C bis +125 °C
Norm: ISO 8820-5

Was diese MIDI Sicherung auszeichnet:

100A Hochstromabsicherung: für entsprechend dimensionierte Batterie-, Versorgungs- und Verbraucherleitungen
Träge Auslösecharakteristik: toleriert kurzzeitige Stromspitzen innerhalb der vorgesehenen Kennlinie
Für 12V und 24V: einsetzbar in Gleichstromsystemen bis maximal 32 V DC
M5-Schraubanschluss: stabile elektrische und mechanische Verbindung im passenden Sicherungshalter
Kompakte MIDI-Bauform: platzsparende Alternative für leistungsstärkere DC-Stromkreise
2.000 A Ausschaltvermögen: zur sicheren Unterbrechung hoher Fehlerströme innerhalb der spezifizierten Einsatzbedingungen
Hoher Temperaturbereich: geeignet für anspruchsvolle Umgebungen von -40 °C bis +125 °C

Typische Einsatzbereiche:

Auto und KFZ-Elektrik: Absicherung von Zusatzverbrauchern, Stromverteilern und Nachrüstsystemen
Batterie und Zweitbatterie: Schutz entsprechend dimensionierter Plus- und Versorgungsleitungen
Camper und Wohnmobil: Bordelektrik, Ladegeräte, Ladebooster und zusätzliche DC-Verbraucher
Caravan und Anhänger: elektrische Versorgungsleitungen und Zusatzsysteme
Solar und Photovoltaik: Absicherung geeigneter Niedervolt-Batterie- und DC-Stromkreise
Boot und Marine: Bordnetz, Batterieverteilung und elektrische Verbraucher
Maschinen und Nutzfahrzeuge: kompakte Hochstromabsicherung in 12V- und 24V-Systemen

Beschreibung:

Eine MIDI Sicherung mit 100A wird zur Absicherung leistungsstärkerer Gleichstromleitungen eingesetzt, bei denen klassische KFZ-Flachstecksicherungen aufgrund von Stromstärke oder Anschlussart nicht geeignet sind. Die kompakte Streifensicherung wird mit zwei Schraubanschlüssen befestigt und ermöglicht dadurch eine dauerhaft stabile Kontaktierung.

Mit einer maximalen Betriebsspannung von 32 V DC eignet sich die Sicherung insbesondere für 12V- und 24V-Bordnetze. Typische Anwendungen sind Batterie- und Zusatzbatterieleitungen, Stromverteiler, Ladeelektronik, Solarsysteme sowie zusätzliche Verbraucher in Fahrzeugen, Wohnmobilen, Booten und Maschinen.

Die träge Charakteristik ist insbesondere bei Verbrauchern hilfreich, die beim Einschalten kurzzeitig einen höheren Strom aufnehmen. Welcher Sicherungswert tatsächlich erforderlich ist, richtet sich jedoch immer nach dem zu schützenden Stromkreis. Entscheidend sind vor allem Leitungsquerschnitt, zulässige Strombelastbarkeit, Verbraucher und Einbausituation.

Hinweise zur Auswahl und Verwendung:

Der Sicherungswert muss passend zur Leitung und zum angeschlossenen Stromkreis gewählt werden.
Nur für Gleichstromsysteme bis maximal 32 V DC verwenden.
Vor dem Austausch Bauform, Abmessungen, Lochabstand und Befestigung prüfen.
Nur in einem geeigneten MIDI-Sicherungshalter verwenden.
Vor Montage oder Austausch die Stromversorgung vollständig trennen.
Kontaktflächen müssen sauber, trocken und frei von Korrosion sein.
Schraubverbindungen sicher befestigen, ohne Sicherung oder Halter mechanisch zu beschädigen.
Eine ausgelöste Sicherung nicht durch einen höheren Sicherungswert ersetzen.
Bei unklarem Zustand kann die Sicherung mit einem Multimeter auf Durchgang geprüft werden.

Sicherheits- und Warnhinweise:

Nur bestimmungsgemäß und innerhalb der angegebenen elektrischen Grenzwerte verwenden.
Die Sicherung ersetzt keine fachgerechte Dimensionierung von Leitungen und Stromkreisen.
Vor Arbeiten an elektrischen Anlagen Batterie beziehungsweise Stromversorgung trennen.
Beschädigte, verformte oder thermisch verfärbte Sicherungen nicht weiterverwenden.
Sicherung niemals überbrücken, verändern oder manipulieren.
Von Kindern fernhalten.

Lieferumfang:

1 × MIDI Sicherung 100 A, blau

Häufige Fragen:

Ist die 100A MIDI Sicherung für 12V und 24V geeignet?

Ja. Die Sicherung ist für Gleichstromsysteme bis maximal 32 V DC ausgelegt und damit für übliche 12V- und 24V-Bordnetze geeignet.

Wofür wird eine 100A Batteriesicherung verwendet?

Sie kann zur Absicherung entsprechend dimensionierter Batterie-, Versorgungs- und Verbraucherleitungen eingesetzt werden, beispielsweise in Fahrzeugen, Campern, Wohnmobilen, Booten oder anderen Niedervolt-DC-Systemen.

Was bedeutet träge bei einer Sicherung?

Eine träge Sicherung toleriert kurzzeitige Stromspitzen innerhalb ihrer Kennlinie, bevor sie auslöst. Das ist bei Verbrauchern mit erhöhtem Einschaltstrom von Vorteil.

Ist MIDI das Gleiche wie Mini-ANL?

MIDI-Sicherungen werden im Handel teilweise auch unter Bezeichnungen wie Mini-ANL, ANS oder BF1 gesucht. Da sich Sicherungssysteme je nach Hersteller unterscheiden können, sollten vor dem Austausch immer Abmessungen, Lochabstand und Befestigung des vorhandenen Sicherungshalters geprüft werden.

Wie wähle ich den richtigen Sicherungswert?

Der Sicherungswert richtet sich in erster Linie nach der zulässigen Belastbarkeit der zu schützenden Leitung und dem angeschlossenen Verbraucher. Eine Sicherung darf nicht allein anhand der maximalen Leistung eines Gerätes ausgewählt werden.

Produkteigenschaft	Wert
Nennspannung:	32V
Stromart:	Gleichstrom (DC)
Nennstrom:	100A
Bohrung / Gewinde:	M5
Sicherungswert:	100A
Kontaktbeschichtung:	Verzinnt (Sn)
Gehäusematerial:	Polyamid (PA)
Sicherungsgröße:	40mm
Produktart:	Sicherung
Ausschaltvermögen:	2000A
Kontaktmaterial:	Zink (Zn)
Auslösestrom:	100A
Versandgewicht:	0,00 kg
Artikelgewicht:	0,00 kg
Inhalt:	1,00 Stück
