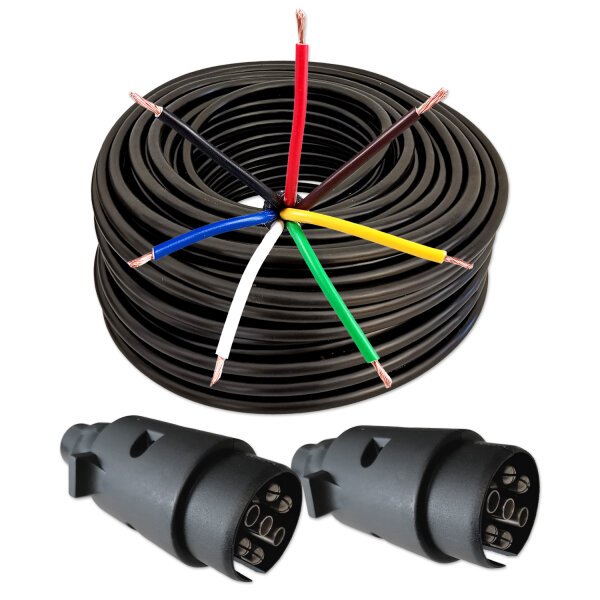

Anhängerkabelset | 7-adrig | 6x0,6+1x1mm² | 2x Stecker | 5 Meter

Anhängerkabelset | 7-adrig | 6x0,6+1x1mm² | 2x Stecker | 5 Meter

Artikelnummer: 00800
GTIN: 0685293955635
HAN: TCS-6611-5-PP
Kategorie: Kabelsets
Hersteller: Impulse Innovation

10,97 €

10,97 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Sets

Beschreibung
Bewertungen

Anhängerkabelset | 7-adrig | 6x0,6+1x1mm² | 2x Stecker | 5 Meter

Typ: Anhängerkabelset, Anhängerkabelbaum, KFZ-Verkabelung, Anhänger-Elektrokabel, 7-polige Verbindung
Kabeltyp: FLYY
Kabelquerschnitt: 6x0,6mm² + 1x1mm²
Nennspannung: 12V
Adernanzahl: 7
Leiter: Feindrähtige blanke Cu-Litzen gemäß DIN ISO 6722
Kabellänge: 5 m (Zuschnitt)
Steckverbindung: 7-polig (beidseitig Stecker)
Steckertyp: 2x 7-polig, 12V, Kunststoff mit Messingkontakten

Eigenschaften:

Komplettset mit beidseitigem 7-poligen Stecker – ideal für universelle Verbindungen
5 Meter Kabellänge – geeignet für kurze bis mittlere Distanzen
Messingkontakte in beiden Steckern für zuverlässige Stromübertragung
Robuste Kunststoffstecker – widerstandsfähig und langlebig
Flexibles Kabel mit feindrähtigen Cu-Litzen – einfach zu verlegen
Standardisierte 7-polige Belegung nach ISO-Norm

Anwendungsbereiche:

Anhängerbetrieb – Pkw-, Lkw- und Motorradanhänger nach ISO 1724
Land- & Forstwirtschaft – Geräteanhänger, Pferde- und Viehtransporter
Freizeit & Camping – Wohnwagen, Caravan, Bootstrailer
Nutzfahrzeuge – Transporter, Baustellenfahrzeuge, Werkstattanhänger
Tuning & Ersatz – Reparatur, Nachrüstung oder Verlängerung bestehender Kabelsätze

Beschreibung:

Das 5m Anhängerkabelset mit 6x0,6mm² + 1x1mm² FLYY-Kabel ist mit zwei 7-poligen Steckern ausgestattet und sorgt für eine sichere und normgerechte Verbindung zwischen Zugfahrzeug und Anhänger. Die feindrähtigen Kupferleiter gemäß DIN ISO 6722 gewährleisten eine stabile Stromübertragung.

Dank der beidseitig vormontierten Stecker ist das Set sofort einsatzbereit – ideal für Reparaturen, Nachrüstungen oder Verlängerungen. Die robuste Bauweise mit Kunststoffgehäuse und Messingkontakten bietet eine langlebige Lösung für den Alltagseinsatz im KFZ-Bereich.

Verwendungshinweise:

Kabelenden vorbereiten: Adern gemäß ISO 1724 abisolieren und den Farbcode beachten
Stecker bestücken: Leiter in die Schraubklemmen einführen, Kontaktschrauben festziehen
Individuelle Montage: Positionierung der Stecker frei wählbar – ideal für Nachrüstung, Reparatur oder Verlängerung
Kabelschutz: Leitung so verlegen, dass Zugentlastung, Biegeradius und Scheuerschutz eingehalten werden
Systemtest: Alle Licht- und Bremsfunktionen nach Fertigstellung prüfen
Hinweis: Set ist nicht vormontiert, Endmontage erfolgt durch Anwender oder Fachbetrieb

Kontaktbelegung (7-polig, ISO 1724, 12 V):

Pin	Funktion	Kabelfarbe
1	Linker Blinker	Gelb
2	Nebellicht / frei	Blau
3	Masse (Rückleitung)	Weiß
4	Rechter Blinker	Grün
5	Rechts Begrenzungs-/Schlusslicht	Braun
6	Bremse	Rot
7	Links Begrenzungs-/Schlusslicht	Schwarz

Hinweis: Die Farbzuordnung entspricht der gängigen Norm, kann jedoch je nach Fahrzeug/Anhänger variieren. Vor Montage stets den Schaltplan prüfen.

Sicherheits- & Warnhinweise:

Nur für den bestimmungsgemäßen Gebrauch im Bereich Kfz-Elektrik und Anhänger geeignet.
Montage nur durch fachkundige Personen oder eine Fachwerkstatt durchführen lassen.
Vor Beginn der Installation Fahrzeug stromlos machen (Minuspol der Starterbatterie abklemmen).
Kabel vor mechanischer Beschädigung schützen (Scheuern, Quetschen, Hitzequellen vermeiden).
Maximale Nennspannung und Stromstärke beachten – Überlastung kann zu Brand oder Ausfall führen.
Keine Beschädigungen verwenden – defekte Kabel, Stecker oder Dosen sofort austauschen.
Produkt ist nicht für Netzspannung (230 V) geeignet.
Von Kindern fernhalten.
