Anhängerkabelset | 7-adrig | 6x0,6+1x1mm² | Stecker & Dose | 5 Meter

Anhängerkabelset | 7-adrig | 6x0,6+1x1mm² | Stecker & Dose | 5 Meter

Artikelnummer: 00780
GTIN: 0685293955338
HAN: TCS-6611-5-PS
Kategorie: Kabelsets
Hersteller: Impulse Innovation

12,97 €

12,97 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Sets

Beschreibung
Bewertungen

Anhängerkabelset | 6x0,6mm²+1x1mm² Kabel | Stecker & Dose 7-polig | 5 Meter

Typ: Anhängerkabelset, Anhängerkabelbaum, KFZ-Verkabelung, Anhänger-Elektrokabel, 7-polige Verkabelung
Kabeltyp: FLYY
Kabelquerschnitt: 6x0,6mm² + 1x1mm²
Nennspannung: 12V
Adernanzahl: 7
Leiter: Feindrähtige blanke Cu-Litzen gemäß DIN ISO 6722
Kabellänge: 5 m (Zuschnitt)
Steckverbindung: 7-polig (Stecker & Steckdose)
Steckdosentyp: Rund, 12V, Kunststoff, mit Abschaltkontakt für Nebelschlussleuchte
Steckdosenbefestigung: 3 Schrauben (nicht enthalten)
Steckertyp: 7-polig, 12V, Kunststoff mit Messingkontakten
Dichtung: Kunststoff-/Gummimischung, 3-Punkt-Befestigung, Öffnung erweiterbar

Eigenschaften:

Komplettset zur elektrischen Verkabelung von Anhängern und Wohnwagen
5 Meter Kabellänge – für kompakte bis mittlere Verkabelungen im KFZ-Bereich
Steckdose mit Abschaltkontakt für Nebelschlussleuchte – sichere Abschaltung bei Ankuppeln
Wasser- und staubgeschützte Kunststoffsteckdose mit robuster Bauform
Stecker mit Messingkontakten – sorgt für zuverlässige Stromübertragung
Dichtung mit anpassbarer Kabeldurchführung – ideal zur Montage an Rundsteckdosen

Anwendungsbereiche:

Anhängerbetrieb – Pkw-, Lkw- und Motorradanhänger nach ISO 1724
Land- & Forstwirtschaft – Geräteanhänger, Pferde- und Viehtransporter
Freizeit & Camping – Wohnwagen, Caravan, Bootstrailer
Nutzfahrzeuge – Transporter, Baustellenfahrzeuge, Werkstattanhänger
Tuning & Ersatz – Reparatur, Nachrüstung oder Verlängerung bestehender Kabelsätze

Beschreibung:

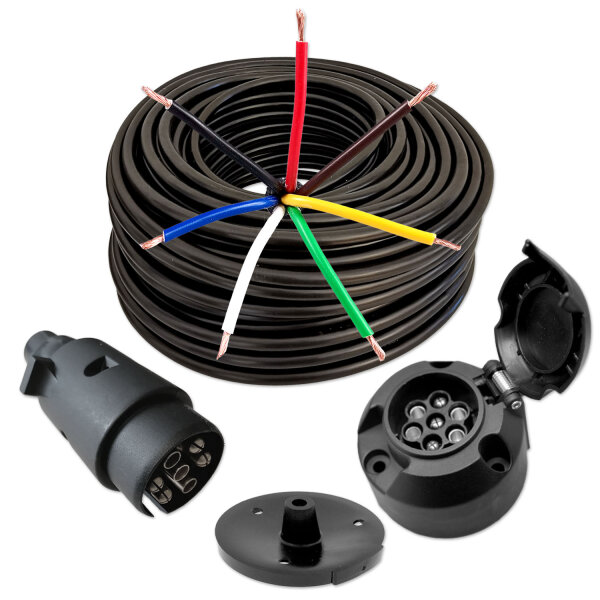

Dieses 5m Anhängerkabelset ist die ideale Lösung für eine normgerechte und sichere elektrische Verbindung zwischen Zugfahrzeug und Anhänger. Es beinhaltet eine 7-polige Rundsteckdose, einen passenden Stecker sowie eine flexible Dichtung. Das robuste Kabel mit 6x0,6mm² + 1x1mm² Querschnitt sorgt für stabile Stromübertragung – auf Basis feindrähtiger Cu-Litzen gemäß DIN ISO 6722.

Die Steckdose verfügt über einen integrierten Abschaltkontakt für die Nebelschlussleuchte, was bei Ankuppeln für zusätzliche Sicherheit sorgt. Durch die anpassbare Dichtung und die robuste Verarbeitung eignet sich dieses Set perfekt für Neuinstallationen oder als Ersatz bei älteren Systemen.

Verwendungshinweise:

Kabel vorbereiten: Adern gemäß 7-poligem Schaltplan (ISO 1724) abisolieren und sortieren
Stecker anschließen: Leiter mit Schraubklemmen befestigen, festen Sitz prüfen
Steckdose montieren: Mit Schrauben am Fahrzeug fixieren, Dichtung einsetzen und Kabeldurchführung anpassen
Hinweis: Montageschrauben für die Steckdose sind nicht im Lieferumfang enthalten
Kabel verlegen: spannungsfrei, vor Hitze und Kanten geschützt, Scheuerschutz verwenden
Funktionskontrolle: Nach Installation alle Licht- und Signalwege (Blinker, Bremse, Schlusslicht, Nebellicht) testen
Zusatzhinweis: Set ist nicht vormontiert, Endmontage erfolgt durch Anwender oder Fachbetrieb

Kontaktbelegung (7-polig, ISO 1724, 12 V):

Pin	Funktion	Kabelfarbe
1	Linker Blinker	Gelb
2	Nebellicht / frei	Blau
3	Masse (Rückleitung)	Weiß
4	Rechter Blinker	Grün
5	Rechts Begrenzungs-/Schlusslicht	Braun
6	Bremse	Rot
7	Links Begrenzungs-/Schlusslicht	Schwarz

Hinweis: Die Farbzuordnung entspricht der gängigen Norm, kann jedoch je nach Fahrzeug/Anhänger variieren. Vor Montage stets den Schaltplan prüfen.

Sicherheits- & Warnhinweise:

Nur für den bestimmungsgemäßen Gebrauch im Bereich Kfz-Elektrik und Anhänger geeignet.
Montage nur durch fachkundige Personen oder eine Fachwerkstatt durchführen lassen.
Vor Beginn der Installation Fahrzeug stromlos machen (Minuspol der Starterbatterie abklemmen).
Kabel vor mechanischer Beschädigung schützen (Scheuern, Quetschen, Hitzequellen vermeiden).
Maximale Nennspannung und Stromstärke beachten – Überlastung kann zu Brand oder Ausfall führen.
Keine Beschädigungen verwenden – defekte Kabel, Stecker oder Dosen sofort austauschen.
Produkt ist nicht für Netzspannung (230 V) geeignet.
Von Kindern fernhalten.
