ANL Mini-ANL MIDI Sicherungshalter 12V 24V 35-50mm² KFZ Car HiFi

ANL Mini-ANL MIDI Sicherungshalter 12V 24V 35-50mm² KFZ Car HiFi

Artikelnummer: 00047
GTIN: 4250287889355
HAN: FH-D-AM-01
Kategorie: Midi (MIDI/Mini-ANL/MidiVAL/BF1/ANS)
Hersteller: Impulse Innovation

12,99 €

12,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Knapper Lagerbestand
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

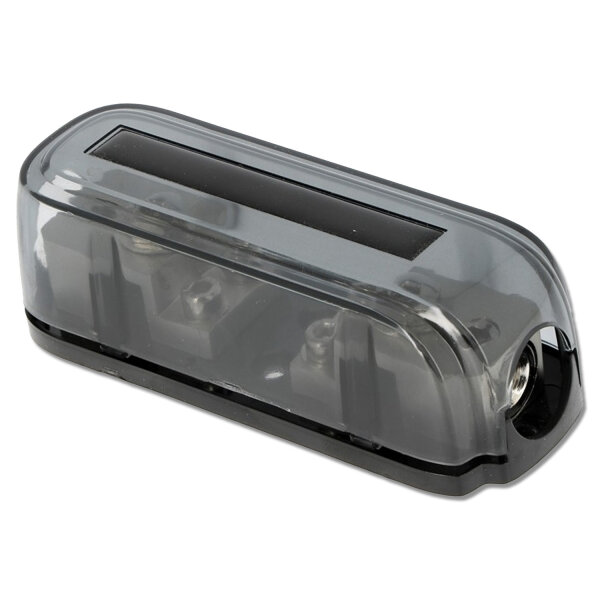

ANL / Mini-ANL Sicherungshalter | 32 V DC | 35-50 mm² | Hochstrom

Dieser Hochstrom-Sicherungshalter wird direkt in eine Versorgungsleitung eingebaut und besitzt einen Eingang und einen Ausgang. Er kann wahlweise mit einer ANL-Sicherung oder zwei Mini-ANL-/MIDI-Sicherungen bestückt werden.

Der Sicherungshalter eignet sich zur Absicherung von Batterieleitungen in 12-V- und 24-V-Bordnetzen, beispielsweise im Auto, Wohnmobil, LKW, Boot, Car-HiFi-System oder batteriegestützten Solarsystem. Massive, vernickelte Messingkontakte ermöglichen den Anschluss von Hochstromleitungen mit 35 bis 50 mm².

Hersteller: Impulse Innovation
Herstellernummer: FH-D-AM-01
Typ: ANL-Sicherungshalter, Mini-ANL-Sicherungshalter, MIDI-Sicherungshalter, Hochstrom-Sicherungshalter
Bauform: Inline-Sicherungshalter
Anschlüsse: 1 Eingang und 1 Ausgang
Bestückung: wahlweise 1 × ANL oder 2 × Mini-ANL / MIDI
Weitere Bezeichnungen: MidiVAL®, ANS, BF1, Streifensicherung
Sicherungslänge: ANL ca. 81 mm, Mini-ANL / MIDI ca. 40 mm
Maximale Betriebsspannung: 32 V DC
Geeignete Bordnetze: 12 V und 24 V DC
Kabelquerschnitt: 35-50 mm²
Anschlussart: Schraubanschluss für Hochstromleitungen
Kontaktmaterial: Messing (CuZn)
Kontaktbeschichtung: vernickelt
Abmessungen (L × B × H): ca. 126 × 45 × 36 mm
Durchmesser der Montagebohrung: ca. 7 mm
Gehäusefarbe: Schwarz
Deckelfarbe: Transparent
Kabeleinführungen: mit 2 Gummitüllen
Sicherungen: nicht im Lieferumfang enthalten

Bestückungsmöglichkeiten:

1 × ANL-Sicherung: Absicherung der durchgehenden Leitung mit einer ANL-Hochstromsicherung
2 × Mini-ANL-/MIDI-Sicherungen: Zwei Sicherungen zwischen demselben Eingang und Ausgang
Nicht kombinierbar: ANL- und Mini-ANL-/MIDI-Sicherungen dürfen nicht gleichzeitig eingesetzt werden
Keine Verteilerfunktion: Der Halter besitzt nur einen Eingang und einen Ausgang und erzeugt keine getrennten Stromkreise

Eigenschaften:

Flexible Sicherungsaufnahme: für eine ANL- oder zwei Mini-ANL-/MIDI-Sicherungen
Für starke Batterieleitungen: Schraubanschlüsse für Kabelquerschnitte von 35 bis 50 mm²
Vernickelte Messingkontakte: stabile elektrische Verbindung und Schutz vor Korrosion
Transparenter Deckel: ermöglicht die Sichtkontrolle der eingesetzten Sicherungen
Geschlossene Bauform: schützt Sicherungen und Anschlüsse vor unbeabsichtigter Berührung
Gummitüllen an beiden Kabelöffnungen: schützen die Leitungsisolierung an den Gehäusekanten
Kompakte Abmessungen: geeignet für Installationen mit begrenztem Platzangebot
Universell einsetzbar: für zahlreiche 12-V- und 24-V-Gleichstromsysteme bis maximal 32 V DC

Anwendungsbereiche:

Auto und Nutzfahrzeug: Absicherung von Batterieleitungen und elektrischen Zusatzverbrauchern
Car-HiFi: Leitungsschutz für Endstufen und leistungsstarke Audiosysteme
Wohnmobil und Camper: Absicherung von Bordbatterie, Wechselrichter, Ladebooster oder Verbraucherverteilung
Boot und Marine: Hochstromabsicherung in geschützten 12-V- und 24-V-Bordnetzen
Solar- und Batteriesysteme: Absicherung batterieseitiger Gleichstromleitungen bis 32 V DC
Land- und Baumaschinen: Leitungsschutz für Zusatzgeräte, Beleuchtung und elektrische Anbauten
Werkstatt und Sonderfahrzeugbau: Aufbau individueller Niedervolt- und Hochstrominstallationen

Beschreibung:

Der ANL- und Mini-ANL-Sicherungshalter wird als Inline-Halter zwischen Stromquelle und Verbraucher in die Plusleitung eingebaut. Er besitzt einen Kabeleingang und einen Kabelausgang und dient ausschließlich zur Absicherung einer durchgehenden Hochstromleitung.

Je nach benötigter Sicherungsbauform wird entweder eine ANL-Sicherung oder eine Bestückung aus zwei Mini-ANL-/MIDI-Sicherungen eingesetzt. Die beiden Mini-ANL-/MIDI-Sicherungen befinden sich zwischen denselben Anschlüssen. Der Sicherungshalter ist daher kein Stromverteiler und stellt keine getrennt abgesicherten Ausgänge bereit.

Die Kabel werden über massive Schraubanschlüsse mit den vernickelten Messingkontakten verbunden. Zwei Gummitüllen schützen die Leitungen beim Eintritt in das Gehäuse. Durch den transparenten Deckel können die eingesetzten Sicherungen kontrolliert werden, ohne den Sicherungshalter zu öffnen.

Der Halter ist für Gleichstromsysteme bis maximal 32 V DC vorgesehen. Damit eignet er sich für typische 12-V- und 24-V-Anwendungen in Fahrzeugen, mobilen Energiesystemen und batteriegestützten Anlagen.

Montage- und Verwendungshinweise:

Sicherungshalter möglichst nah an Batterie oder Stromquelle montieren, damit auch die vorgeschaltete Leitung geschützt wird
Vor der Montage das gesamte System spannungsfrei schalten und Batterieanschlüsse gegen unbeabsichtigtes Berühren sichern
Nur geeignete Kupferleitungen mit einem Querschnitt von 35 bis 50 mm² verwenden
Kabelenden sauber abisolieren, vollständig in die Anschlüsse einsetzen und gleichmäßig verschrauben
Leitungen zugentlastet und ohne scharfe Knicke verlegen
Entweder eine ANL-Sicherung oder zwei passende Mini-ANL-/MIDI-Sicherungen einsetzen
ANL und Mini-ANL / MIDI nicht miteinander kombinieren
Bei der Bestückung mit zwei Mini-ANL-/MIDI-Sicherungen Sicherungen gleicher Bauart und gleicher Nennstromstärke verwenden
Sicherungswert passend zum Kabelquerschnitt, zur zulässigen Leitungsbelastung und zum angeschlossenen Verbraucher auswählen
Nach der Montage alle Anschlüsse kontrollieren und den transparenten Deckel schließen

Sicherheits- und Warnhinweise:

Nur für Gleichstromsysteme bis 32 V DC verwenden
Nicht für 230-V-Netzspannung oder andere Wechselstromanwendungen geeignet
Die Sicherung muss in erster Linie passend zur zulässigen Belastbarkeit der angeschlossenen Leitung ausgewählt werden
Eine zu hoch dimensionierte Sicherung kann den notwendigen Leitungsschutz außer Kraft setzen
Montage, Wartung und Sicherungswechsel nur im spannungsfreien Zustand durchführen
Lockere Schraubverbindungen können sich stark erwärmen und Schäden oder Brände verursachen
Keine beschädigten, verformten oder korrodierten Sicherungen und Bauteile verwenden
Für den Sicherungshalter ist keine Schutzart angegeben. Nur in einem trockenen und geschützten Einbaubereich montieren
Die Gummitüllen dienen dem Schutz der Leitungen und machen das Gehäuse nicht wasserdicht
Von Kindern fernhalten. Der Artikel enthält verschluckbare Kleinteile

Lieferumfang:

1 × ANL-/Mini-ANL-Sicherungshalter für 35-50 mm²
1 × transparenter Schutzdeckel
2 × Gummitülle für die Kabeleinführung
Lieferung ohne Sicherungen und Anschlusskabel

FAQ zum ANL- und Mini-ANL-Sicherungshalter:

Handelt es sich um einen Sicherungsverteiler?
Nein. Der Sicherungshalter besitzt einen Eingang und einen Ausgang. Er sichert eine durchgehende Leitung ab und stellt keine getrennten Ausgänge bereit.

Welche Sicherungen passen in den Halter?
Der Halter kann wahlweise mit einer ANL-Sicherung oder zwei Mini-ANL-/MIDI-Sicherungen bestückt werden. Beide Bestückungsarten dürfen nicht miteinander kombiniert werden.

Kann ich nur eine Mini-ANL-Sicherung einsetzen?
Die Mini-ANL-/MIDI-Bestückung ist für zwei Sicherungen vorgesehen. Für die Einzelbestückung wird eine passende ANL-Sicherung verwendet.

Ist der Sicherungshalter für 12 V und 24 V geeignet?
Ja. Er kann in 12-V- und 24-V-Gleichstromsystemen verwendet werden. Die maximale Betriebsspannung beträgt 32 V DC.

Welcher Kabelquerschnitt kann angeschlossen werden?
Die Schraubanschlüsse sind für Hochstromleitungen mit einem Querschnitt von 35 bis 50 mm² vorgesehen.

Ist der Sicherungshalter wasserdicht?
Eine entsprechende Schutzart ist nicht angegeben. Der Halter sollte deshalb nur an einem trockenen, geschützten Einbauort montiert werden.

Sind Sicherungen im Lieferumfang enthalten?
Nein. ANL- und Mini-ANL-/MIDI-Sicherungen müssen passend zur Leitung und zur jeweiligen Anwendung separat ausgewählt werden.

Produkteigenschaft	Wert
Nennspannung:	32V
Sicherungsformat:	MIDI Sicherung ANL Sicherung
Stromart:	Gleichstrom (DC)
Bohrung / Gewinde:	M5
Kontaktmaterial:	Messing (CuZn)
Kontaktbeschichtung:	Vernickelt (Ni)
Sicherungsgröße:	40mm 81mm
Produktart:	Sicherungshalter
Versandgewicht:	0,27 kg
Artikelgewicht:	0,27 kg
Inhalt:	1,00 Stück
