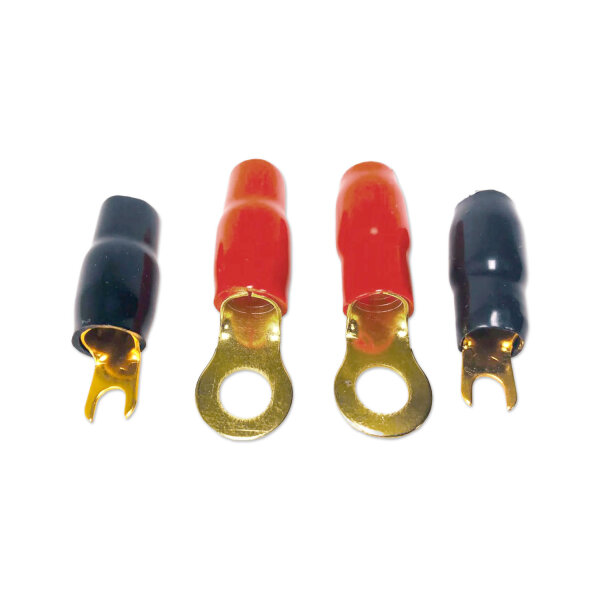

Kabelschuh Set 25mm² Ringkabelschuh M8 Gabelkabelschuh M6 vergoldet

Kabelschuh Set 25mm² Ringkabelschuh M8 Gabelkabelschuh M6 vergoldet

Artikelnummer: 00034-025
GTIN: 0676424570490
HAN: TK-25-G
Kategorie: Kabelschuhe / Terminals
Hersteller: Impulse Innovation

Kabelquerschnitt
Ausführung
Lochdurchmesser

3,49 €

3,49 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Sets

Beschreibung
Bewertungen

Kabelschuh-Set bis 25 mm² | Ringkabelschuhe M8 und Gabelkabelschuhe M6 | mit Isoliertüllen

Das Kabelschuh-Set für Kabelquerschnitte bis 25 mm² enthält jeweils zwei Ringkabelschuhe und Gabelkabelschuhe sowie rote und schwarze Isoliertüllen. Die vergoldeten Kupferkontakte eignen sich für Batterie-, Masse- und Stromversorgungsleitungen, beispielsweise im Fahrzeug, Car-HiFi-System, Wohnmobil oder Boot.

Typ: Kabelschuh-Set, Ringkabelschuh, Gabelkabelschuh, Crimpkabelschuh, Batterieanschluss, Kabelanschluss
Kabelquerschnitt: bis 25 mm²
Ringanschluss: ca. 9 mm Innendurchmesser, passend für M8-Anschlüsse
Gabelanschluss: ca. 6 mm Innenbreite, passend für M6-Anschlüsse
Anschlusstechnik: Crimpverbindung
Kontaktmaterial: Kupfer
Kontaktoberfläche: vergoldet
Isolierung: separate PVC-Isoliertüllen
Farbe der Tüllen: 2× Rot und 2× Schwarz
Abmessungen Ringkabelschuh: ca. 34 × 16 × 11 mm
Abmessungen Gabelkabelschuh: ca. 23 × 10 × 11 mm
Abmessungen Isoliertülle: ca. 28 × 11 mm

Eigenschaften:

Kabelschuhe für Leitungen bis 25 mm²
Ringkabelschuhe für M8-Anschlüsse
Gabelkabelschuhe für M6-Anschlüsse
Vergoldete Kupferkontakte für elektrische Schraubverbindungen
Separate Isoliertüllen zum Schutz des Crimpbereichs
Rote und schwarze Tüllen zur Kennzeichnung unterschiedlicher Leitungen oder Polaritäten
Ringform für dauerhaft geschlossene Schraubanschlüsse
Gabelform für Anschlüsse, bei denen die Schraube zur Montage nicht vollständig entfernt werden soll
Geeignet für Neuinstallation, Reparatur und Kabelkonfektionierung

Anwendungsbereiche:

Batteriekabel und Batterieanschlüsse
Massekabel und Masseverbindungen
Car-HiFi-Verstärker und Stromverteiler
12-V- und 24-V-Bordnetze
Wohnmobil, Camper und Caravan
Boots- und Marineelektrik
Motorrad, PKW und Nutzfahrzeug
Wechselrichter, Sicherungshalter und Stromverteiler
Solare Niedervolt- und Batteriesysteme
Werkstatt, Maschinen und mobile Stromversorgung

Beschreibung:

Dieses Ring- und Gabelkabelschuh-Set für Kabel bis 25 mm² bietet zwei unterschiedliche Anschlussformen für Batterie-, Masse- und Stromversorgungsleitungen. Die Ringkabelschuhe eignen sich für M8-Schrauben und Anschlussbolzen. Die Gabelkabelschuhe sind für M6-Anschlüsse vorgesehen.

Ein Ringkabelschuh wird vollständig über den Anschlussbolzen geführt und eignet sich dadurch besonders für dauerhaft verschraubte Verbindungen. Der Gabelkabelschuh kann seitlich unter einen gelösten Schraubanschluss geschoben werden, ohne die Schraube vollständig herauszunehmen. Welche Ausführung verwendet werden kann, hängt von der jeweiligen Anschlussstelle ab.

Die Kontakte bestehen aus vergoldetem Kupfer und werden durch Crimpen mit dem Kabel verbunden. Die beiliegenden roten und schwarzen PVC-Tüllen werden vor dem Crimpen auf die Leitung geschoben und anschließend über den Anschlussbereich geführt. Sie unterstützen die Kennzeichnung und schützen den Crimpbereich, ersetzen jedoch kein geschlossenes oder abgedichtetes Gehäuse.

Montagehinweise:

Stromversorgung vor Beginn der Arbeiten vollständig abschalten
Kabelquerschnitt und Abmessungen der Anschlussstelle prüfen
Passende rote oder schwarze Isoliertülle vor dem Crimpen auf das Kabel schieben
Leitung passend zum Crimpbereich abisolieren
Einzelne Litzen beim Abisolieren nicht beschädigen oder abtrennen
Abisoliertes Leitungsende vollständig in die Kontaktaufnahme einführen
Kabelschuh mit einem geeigneten Crimpwerkzeug verpressen
Crimpeinsatz passend zu Kabelschuh und tatsächlichem Leiterquerschnitt auswählen
Crimpverbindung anschließend durch Sichtkontrolle und Zugprobe prüfen
Isoliertülle vollständig über den Crimpbereich schieben
Kabelschuh plan auf der sauberen Kontaktfläche positionieren
Schraubverbindung mit dem für die Anschlussstelle vorgesehenen Drehmoment befestigen

Sicherheits- und Warnhinweise:

Elektrische Arbeiten dürfen nur von Personen mit den erforderlichen Fachkenntnissen durchgeführt werden
Vor der Montage muss das System vollständig spannungsfrei sein
Nur für geeignete Leitungen und passende Schraubanschlüsse verwenden
Eine fehlerhafte Verpressung kann zu erhöhtem Übergangswiderstand, Erwärmung und Ausfall der Verbindung führen
Nur Crimpwerkzeuge und Einsätze verwenden, die zu Kabelschuh und Leiterquerschnitt passen
Ring- beziehungsweise Gabelweite und Schraubengröße müssen zueinander passen
Die PVC-Tüllen bieten keinen vollständig geschlossenen Berührungs-, Kurzschluss- oder Feuchtigkeitsschutz
Beschädigte, lockere, korrodierte oder sichtbar überhitzte Komponenten nicht weiterverwenden
Die zulässige Strombelastung richtet sich nach Kabelquerschnitt, Kabelaufbau, Verlegeart, Crimpqualität, Anschlussstelle, Umgebungstemperatur und Absicherung

Lieferumfang:

2× Ringkabelschuh für M8-Anschlüsse
2× Gabelkabelschuh für M6-Anschlüsse
2× rote PVC-Isoliertülle
2× schwarze PVC-Isoliertülle

Häufige Fragen zum Kabelschuh-Set:

Für welchen Kabelquerschnitt ist das Set geeignet?

Die Kabelschuhe sind für Leitungen mit einem Querschnitt von bis zu 25 mm² vorgesehen. Vor der Montage sollte geprüft werden, ob Leiteraufbau und Außendurchmesser zur Kontaktaufnahme und zu den Isoliertüllen passen.

Welche Schraubengrößen passen zu den Kabelschuhen?

Die Ringkabelschuhe besitzen eine Öffnung von etwa 9 mm und sind für M8-Anschlüsse vorgesehen. Die Gabelkabelschuhe besitzen eine Innenbreite von etwa 6 mm und eignen sich für M6-Anschlüsse.

Was ist der Unterschied zwischen Ring- und Gabelkabelschuh?

Der Ringkabelschuh umschließt den Anschlussbolzen vollständig. Beim Gabelkabelschuh ist die Anschlussöffnung seitlich offen, sodass er unter eine gelöste Schraube geschoben werden kann.

Sind die Kabelschuhe bereits isoliert?

Die Kontakte selbst sind nicht fest isoliert. Zum Set gehören separate rote und schwarze PVC-Tüllen, die vor dem Crimpen auf das Kabel geschoben und anschließend über den Crimpbereich geführt werden.

Ist das Set für Car-HiFi geeignet?

Ja. Das Set kann für passende Anschlüsse an Verstärkern, Stromverteilern, Sicherungshaltern und Batterieleitungen verwendet werden. Kabelquerschnitt, Anschlussgröße und Absicherung müssen zur jeweiligen Anlage passen.
