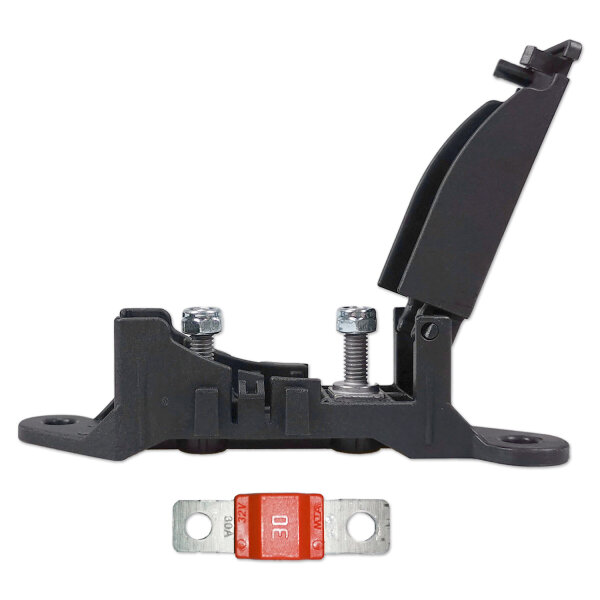

MIDI Sicherungshalter Set 30 A M5 anreihbar | 12 V / 24 V | MTA MidiVAL

Komplettes MIDI Sicherungshalter Set mit 30-A-Hochstromsicherung zur Absicherung von Leitungen und elektrischen Verbrauchern in 12-V- und 24-V-Gleichstromanlagen. Das Set besteht aus einem anreihbaren 1-fach MIDI Sicherungshalter mit M5-Schraubanschlüssen und einer passenden 30-A-MidiVAL® Streifensicherung.

Der Sicherungshalter eignet sich für den einzelnen Einsatz ebenso wie für den Aufbau einer modularen Sicherungsverteilung. Mehrere Halter können aneinandergereiht und mit passenden Sammelschienen kombiniert werden. Dadurch eignet sich das Set besonders für Fahrzeuge, Wohnmobile, Camper, Boote, Batteriesysteme, Solartechnik, Car-HiFi und andere Anwendungen mit leistungsstärkeren DC-Stromkreisen.

Die enthaltene 30-A-MIDI-Sicherung schützt die angeschlossene Leitung bei Überstrom und Kurzschluss. Durch die verschraubte M5-Bauform entsteht eine feste mechanische und elektrische Verbindung zwischen Sicherung und Sicherungshalter.

Technische Daten:

Artikel: MIDI Sicherungshalter Set inklusive 30-A-Sicherung
HAN: FH-MDV-A-30
Typ: MIDI Sicherungshalter Set, Hochstrom-Sicherungshalter, KFZ Sicherungshalter, Streifensicherungshalter, Batteriesicherung, Schraubsicherung, Sicherungsmodul
Ausführung: 1-fach, anreihbar
Enthaltener Sicherungswert: 30 A
Nennspannung: 32 V DC
Geeignete Bordnetze: 12 V und 24 V DC
Stromart: Gleichstrom
Anschluss: M5 Schraubanschlüsse
Sicherungssystem: MIDI / MidiVAL®
Sicherungsgröße: ca. 40 mm
Anzahl Sicherungen: 1
Bauform: Modular und anreihbar
Schutzart Sicherungshalter: IP20

Sicherungshalter:

Hersteller: MTA
Herstellernummer: 0101499 / 0301499
Typ: MIDI Sicherungshalter, Hochstrom-Sicherungshalter, Streifensicherungshalter, Sicherungsträger, Anreihhalter
Sicherungstyp: MidiVAL®, MIDI, passende 40-mm-Streifensicherungen
Anzahl Sicherungen: 1
Max. Sicherungswert des Halters: 175 A
Nennspannung: 32 V DC
Anschlüsse: 2× M5 Schraubanschluss
Abmessungen (L×H×B): ca. 105×36×31 mm
Betriebstemperatur: -40 °C bis +125 °C
Schutzart: IP20
Gehäusematerial: Polyamid PA66-GF30
Kontaktmaterial: Stahl
Kontaktbeschichtung: Zink-Nickel (ZnNi)
Entflammbarkeitsklasse: UL94 HB
Montageart: Geschraubt oder gepresst
Bauform: Anreihbar / modular

Enthaltene MIDI Sicherung 30 A:

Hersteller: MTA
Serie: MidiVAL®
Herstellernummer: 0602030 / 0702030
Typ: MIDI Sicherung, KFZ Hochstromsicherung, Streifensicherung, Schraubsicherung, Batteriesicherung, Schmelzsicherung
Nennstrom: 30 A
Nennspannung: 32 V DC
Geeignete Bordnetze: 12 V und 24 V DC
Farbe: Orange
Anschluss: 2× M5
Lochabstand: 30 mm
Abmessungen: ca. 40×12×10 mm
Ausschaltvermögen: 2.000 A
Spannungsabfall: 81 mV
i²t: 10.523 A²s
Kaltwiderstand: 1,9 mΩ
Gehäusematerial: Glasfaserverstärktes Polyamid PA66-GF25
Kontaktmaterial: Zink
Kontaktoberfläche: Verzinnt
Temperaturbereich einschließlich Eigenerwärmung: -40 °C bis +125 °C
Anzugsdrehmoment: 4,5 ± 1 Nm
Norm: ISO 8820-5, Typ SF 30
Vibrationsprüfung: ISO 16750-3, Test IV

Komplettset mit Sicherungshalter und 30-A-Sicherung:

Bei diesem Artikel sind Sicherungshalter und 30-A-MIDI-Sicherung bereits zusammen enthalten. Halter und Sicherung müssen daher nicht separat ausgewählt werden. Die mitgelieferte MidiVAL® Sicherung passt mit ihren M5-Aufnahmen und dem 30-mm-Lochabstand zum enthaltenen Sicherungshalter.

Der Sicherungshalter selbst ist für Sicherungen bis maximal 175 A ausgelegt. Dieses Set wird jedoch mit einer 30-A-Sicherung geliefert. Maßgeblich für die Absicherung des angeschlossenen Stromkreises ist daher die enthaltene Sicherung mit 30 A.

Anreihbarer MIDI Sicherungshalter:

Der Halter ist nicht nur als einzelner 30-A-Sicherungshalter einsetzbar. Seine anreihbare Bauform ermöglicht den Aufbau einer modularen Sicherungs- und Stromverteilung mit mehreren abgesicherten Stromkreisen.

Mehrere kompatible Sicherungshalter lassen sich nebeneinander anordnen und mit geeigneten Sammelschienen verbinden. Dadurch können beispielsweise mehrere Verbraucher, Ladeleitungen oder Batterieabgänge übersichtlich und platzsparend abgesichert werden.

Was dieses MIDI Sicherungshalter Set praktisch macht:

Komplettset: Sicherungshalter und passende 30-A-MIDI-Sicherung enthalten
30 A Absicherung: Für entsprechend dimensionierte Leitungen und Verbraucher
Anreihbarer Halter: Für den Aufbau modularer Sicherungsverteiler geeignet
12 V und 24 V: Für typische Fahrzeug- und Batteriesysteme bis maximal 32 V DC
M5 Schraubanschlüsse: Feste mechanische und elektrische Verbindung
MIDI Streifensicherung: Kompakte Hochstrom-Bauform für leistungsstärkere DC-Stromkreise
30 mm Lochabstand: Passende MidiVAL® Bauform von Sicherung und Halter
Definiertes Auslöseverhalten: Sicherung nach ISO 8820-5, Typ SF 30
Großer Temperaturbereich: -40 °C bis +125 °C
Modular erweiterbar: Mit passenden MTA Haltern und Sammelschienen kombinierbar

Typische Einsatzbereiche:

PKW und Transporter: Zusatzverbraucher, Nachrüstungen und Versorgungsleitungen
Wohnmobil und Camper: Bordelektrik, Zusatzbatterie, Ladegeräte, Pumpen und weitere Verbraucher
Car-HiFi: Verstärker, Endstufen und zusätzliche Stromverteiler
LKW und Nutzfahrzeuge: 24-V-Bordnetze und elektrische Zusatzgeräte
Boot und Marine: 12-V- und 24-V-Stromkreise in geschützten Einbaubereichen
Batteriesysteme: Verbraucherleitungen, Ladeleitungen und Batterieabgänge
Solartechnik: Niedervolt-Batteriestromkreise von PV- und Inselanlagen
Sonderfahrzeuge: Elektrische Zusatzverbraucher und Stromverteiler
Land- und Baumaschinen: Elektrische Verbraucher und Versorgungskreise
DIY und Nachrüstung: Zusätzliche abgesicherte Gleichstromkreise

MIDI Hochstromsicherung für 12-V- und 24-V-Anlagen:

Die enthaltene 30-A-MIDI-Sicherung ist eine verschraubbare Schmelzsicherung zur Absicherung elektrischer Gleichstromkreise bis maximal 32 V DC. Sie wird insbesondere in Fahrzeug-, Batterie- und Bordnetzsystemen eingesetzt, bei denen eine kompakte und belastbare Sicherungsverbindung benötigt wird.

Bei Überstrom oder Kurzschluss erwärmt sich das Sicherungselement und unterbricht den Stromkreis entsprechend seiner definierten Auslösekennlinie. Kurzzeitige Stromspitzen führen dabei nicht zwangsläufig zum sofortigen Auslösen.

Die Sicherung dient in erster Linie dem Schutz der angeschlossenen Leitung. Sicherungswert, Kabelquerschnitt, Anschlusskomponenten und Verbraucher müssen deshalb gemeinsam für die jeweilige Anwendung ausgelegt werden.

Auslösezeiten der 30-A-MIDI-Sicherung:

Strom in % des Nennstroms	Minimale Auslösezeit	Maximale Auslösezeit
100 %	360.000 s	unbegrenzt
110 %	14.400 s	unbegrenzt
150 %	90 s	3.600 s
200 %	3 s	100 s
300 %	0,3 s	3 s
500 %	0,1 s	1 s

Hinweis: Die Auslösezeiten wurden bei 23 °C in einem ISO-Prüfmodul ermittelt. Umgebungstemperatur, Eigenerwärmung, Leitungsquerschnitt, Sicherungshalter und Einbausituation können das tatsächliche Auslöseverhalten beeinflussen.

Kombinierbare MTA Sicherungshalter:

MidiVAL® 1-fach: 0101499 / 0301499
MegaVAL® 1-fach: 0101498 / 0301498
MegaCompact 1-fach: 0101497 / 0301497

Passende MTA Sammelschienen:

2-fach MidiVAL®: 0301509
2-fach, 1× MidiVAL® / 1× MegaVAL®: 0301252
3-fach MidiVAL®: 0301508
4-fach MidiVAL®: 1600060
5-fach MidiVAL®: 0301227
6-fach, 4× MidiVAL® / 2× MegaVAL®: 0301225
7-fach, 4× MidiVAL® / 3× MegaVAL®: 0301226

Hinweis zur Auswahl von Sicherung und Kabelquerschnitt:

Die enthaltene Sicherung besitzt einen Nennstrom von 30 A. Dieser Wert muss zur zulässigen Strombelastbarkeit der verwendeten Leitung passen.

Bei der Dimensionierung müssen insbesondere Kabelquerschnitt, Leitungslänge, Verlegeart, Umgebungstemperatur, Bündelung und Betriebsstrom des Verbrauchers berücksichtigt werden. Ein höherer Sicherungswert darf nicht allein deshalb gewählt werden, weil eine kleinere Sicherung wiederholt auslöst.

Der Sicherungshalter kann technisch Sicherungen bis 175 A aufnehmen. Das bedeutet jedoch nicht, dass jede angeschlossene Leitung oder Installation für diesen Strom ausgelegt ist.

Hinweis zu MIDI, Mini-ANL, ANS und ähnlichen Sicherungen:

Die Begriffe MIDI, Mini-ANL, ANS und ähnliche Bezeichnungen werden im Handel teilweise für vergleichbar aufgebaute Streifen- und Hochstromsicherungen verwendet. Abmessungen, Lochabstände und elektrische Kennlinien können jedoch voneinander abweichen.

Die in diesem Set enthaltene Sicherung besitzt die MidiVAL® Bauform mit M5-Aufnahmen und 30 mm Lochabstand und ist auf den mitgelieferten Sicherungshalter abgestimmt.

Wichtige Hinweise zur Montage:

Elektrische Anlage vor Einbau oder Wartung vollständig spannungslos schalten.
Nur eine zur Leitung und Anwendung passende Sicherungsstärke verwenden.
Sicherung gerade und spannungsfrei auf den M5-Anschlüssen montieren.
Kontaktflächen sauber, trocken und frei von Korrosion halten.
Schraubverbindungen gleichmäßig und fachgerecht anziehen.
Für die Sicherung ist ein Anzugsdrehmoment von 4,5 ± 1 Nm angegeben, sofern der jeweilige Anschluss keine abweichende Vorgabe erfordert.
Leitungen so befestigen, dass keine Zug- oder Hebelkräfte auf Sicherung und Halter übertragen werden.
Aufgrund der Schutzart IP20 nur in entsprechend geschützten Einbaubereichen montieren.
Nach der Installation alle Anschlüsse auf festen Sitz kontrollieren.

Sicherheits- und Warnhinweise:

Nur in geeigneten Gleichstromanlagen bis maximal 32 V DC verwenden.
Einbau und Austausch nur im spannungslosen Zustand durchführen.
Die enthaltene 30-A-Sicherung nur verwenden, wenn dieser Sicherungswert zur angeschlossenen Leitung und Anwendung passt.
Ausgelöste Sicherungen niemals überbrücken, reparieren oder durch leitende Gegenstände ersetzen.
Ausgelöste Sicherungen nur durch eine geeignete Sicherung der vorgesehenen Bauform und Stromstärke ersetzen.
Beschädigte, verformte, korrodierte oder thermisch verfärbte Sicherungen und Sicherungshalter nicht weiterverwenden.
Lockere oder verschmutzte Kontakte können erhöhte Übergangswiderstände und starke Erwärmung verursachen.
Der Sicherungshalter besitzt IP20 und ist nicht für einen ungeschützten Einbau in feuchten oder stark verschmutzten Bereichen vorgesehen.

Lieferumfang:

1× MTA MIDI Sicherungshalter, 1-fach, anreihbar, M5, bis 175 A
1× MTA MidiVAL® MIDI Sicherung 30 A, orange

Häufige Fragen:

Ist bei diesem MIDI Sicherungshalter die 30-A-Sicherung bereits enthalten?

Ja. Das Set besteht aus einem anreihbaren MIDI Sicherungshalter und einer dazu passenden MTA MidiVAL® Sicherung mit 30 A.

Ist das Sicherungshalter Set für 12 V und 24 V geeignet?

Ja. Sicherung und Halter sind für Gleichspannungsanlagen bis maximal 32 V DC ausgelegt und eignen sich damit grundsätzlich für entsprechende 12-V- und 24-V-Bordnetze.

Ist der Sicherungshalter anreihbar?

Ja. Der Sicherungshalter besitzt eine modulare, anreihbare Bauform und kann mit weiteren passenden Haltern und Sammelschienen zu einer größeren Sicherungsverteilung kombiniert werden.

Welche Sicherung ist im Set enthalten?

Enthalten ist eine orange MTA MidiVAL® MIDI Sicherung mit 30 A, M5-Aufnahmen und 30 mm Lochabstand.

Welche Anschlüsse besitzt der Sicherungshalter?

Der Halter besitzt zwei M5-Schraubanschlüsse. Die enthaltene MIDI Sicherung wird ebenfalls über zwei M5-Aufnahmen befestigt.

Kann später eine andere Sicherungsstärke eingesetzt werden?

Der Sicherungshalter ist für passende Sicherungen bis maximal 175 A ausgelegt. Eine andere Sicherungsstärke darf jedoch nur eingesetzt werden, wenn Kabelquerschnitt, Leitungsbelastbarkeit, Verbraucher und alle weiteren Komponenten dafür ausgelegt sind.

Ist eine MIDI Sicherung das Gleiche wie Mini-ANL?

Nicht grundsätzlich. Die Bezeichnungen werden teilweise für ähnlich aufgebaute Hochstromsicherungen verwendet, Maße und elektrische Kennlinien können jedoch abweichen. Entscheidend sind die passende Bauform, M5-Aufnahmen und der erforderliche Lochabstand.

Ist die 30-A-MIDI-Sicherung träge?

Die Sicherung besitzt ein definiertes Auslöseverhalten nach ISO 8820-5, Typ SF 30. Kurzzeitige Stromspitzen führen entsprechend der Kennlinie nicht zwingend zum sofortigen Auslösen.

Ist der Sicherungshalter wasserdicht?

Nein. Der Sicherungshalter besitzt die Schutzart IP20 und ist für einen entsprechend geschützten Einbaubereich vorgesehen.
