Ringkabelschuh M8 25-35mm² Crimpkontakt f MEGAVAL Sicherungshalter MTA MEGAL34

Ringkabelschuh M8 25-35mm² Crimpkontakt f MEGAVAL Sicherungshalter MTA MEGAL34

Artikelnummer: 01614
GTIN: 0725844097008
HAN: 1108120
Kategorie: Kabelschuhe / Terminals
Hersteller: MTA

1,29 €

1,29 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

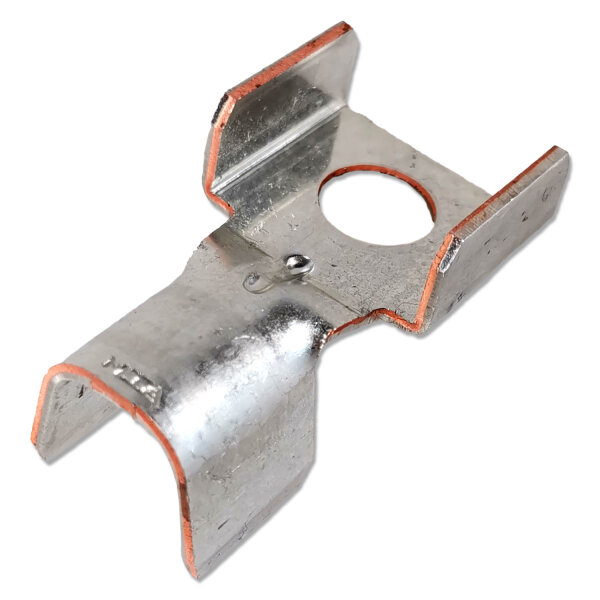

Ringkabelschuh M8 für MEGAVAL Sicherungshalter | 25-35 mm² | offener Crimpkontakt

Der offene Ringkabelschuh für Kabel von 25 bis 35 mm² dient als Anschlusskontakt für MEGAVAL Sicherungshalter mit MEGA-L34-Aufnahme. Die Ringöse ist für M8-Anschlüsse ausgelegt. Der verzinnte Kupferkontakt eignet sich für Batterie-, Masse- und Stromversorgungsleitungen in Fahrzeugen, Maschinen und elektrischen Bordnetzen.

Hersteller: MTA
Herstellernummer: 1108120
Typ: Ringkabelschuh, Crimpkontakt, Sicherungshalter-Anschlusskontakt, Batteriekabelschuh, Kabelöse
Serie: MEGA
Kontaktform: MEGA L34M8
Bauform: offener Crimpkontakt / Open-Barrel-Kabelschuh
Kompatibilität: MEGAVAL Sicherungshalter mit MEGA-L34-Anschlussaufnahme
Kabelquerschnitt: 25-35 mm²
Schraubengröße: M8
Anschlussart: Crimpverbindung
Kontaktmaterial: Kupfer
Oberfläche: verzinnt
Ausführung: unisoliert

Eigenschaften:

Ringkabelschuh für Kabelquerschnitte von 25 bis 35 mm²
Passend für M8-Schrauben und M8-Anschlussbolzen
MEGA-L34M8-Kontaktform für entsprechende MEGAVAL Sicherungshalter
Offene Crimphülse zur Verarbeitung mit einem geeigneten Formcrimp-Werkzeug
Geschlossene Ringöse für eine sichere Schraubverbindung
Verzinnter Kupferkontakt für eine zuverlässige elektrische Kontaktierung
Unisolierte Ausführung zur anwendungsgerechten Weiterverarbeitung
Für Kabelkonfektionierung, Reparatur und Neuinstallation geeignet

Anwendungsbereiche:

MEGAVAL Sicherungshalter
Batteriekabel und Batterieanschlüsse
Massekabel und Masseverbindungen
Fahrzeug- und Bordnetzelektrik
Wohnmobil, Camper und Caravan
Boots- und Marineelektrik
Landmaschinen und Nutzfahrzeuge
Car-HiFi-Stromversorgung
Sicherungshalter und Stromverteiler
Maschinen- und Anlagenbau
Kabelkonfektionierung und Reparatur

Beschreibung:

Dieser Ringkabelschuh M8 für Kabel von 25 bis 35 mm² verbindet Batterie- und Stromversorgungsleitungen mit Schraubanschlüssen, Anschlussbolzen oder entsprechend aufgebauten Sicherungshaltern. Die geschlossene Ringöse wird vollständig über den M8-Anschluss geführt und anschließend verschraubt.

Durch seine MEGA-L34M8-Kontaktform kann der Kabelschuh in MEGAVAL Sicherungshaltern mit der dazu passenden Anschlussaufnahme eingesetzt werden. Damit eignet er sich insbesondere für sauber aufgebaute Sicherungs- und Batterieverteilungen in Fahrzeugen, Wohnmobilen, Booten und Maschinen.

Der Anschlusskontakt besitzt eine offene Crimphülse mit seitlichen Crimplaschen. Diese werden mit einem geeigneten Formcrimp-Werkzeug um den abisolierten Leiter geformt. Es handelt sich daher nicht um einen geschlossenen Rohrkabelschuh für Sechskant- oder Dornpressungen.

Der Kontakt besteht aus verzinntem Kupfer und wird unisoliert geliefert. Wenn die Einbausituation einen Berührungs-, Kurzschluss-, Feuchtigkeits- oder Knickschutz erfordert, muss die Verbindung nach dem Crimpen entsprechend geschützt werden.

Montagehinweise:

Spannungsversorgung vor Beginn der Arbeiten vollständig abschalten
Tatsächlichen Kabelquerschnitt vor der Verarbeitung prüfen
Nur Leitungen im vorgesehenen Querschnittsbereich von 25 bis 35 mm² verwenden
Leitung passend zum Crimpbereich abisolieren
Einzelne Litzen beim Abisolieren nicht beschädigen oder abtrennen
Abisoliertes Leitungsende vollständig in den Crimpbereich einlegen
Kontakt mit einem für offene Hochstromkontakte geeigneten Formcrimp-Werkzeug verpressen
Crimpeinsatz und Crimphöhe auf Kontaktform und Kabelquerschnitt abstimmen
Fertige Crimpverbindung durch Sichtkontrolle und Zugprobe prüfen
Kontakt in der vorgesehenen Einbaurichtung im Sicherungshalter positionieren
Ringöse plan auf dem M8-Anschluss auflegen
Schraubverbindung mit dem für den jeweiligen Anschluss vorgeschriebenen Drehmoment befestigen
Kabel und Kontakt bei Bedarf gegen Feuchtigkeit, Berührung und mechanische Belastung schützen

Sicherheits- und Warnhinweise:

Elektrische Arbeiten dürfen nur von Personen mit den erforderlichen Fachkenntnissen durchgeführt werden
Vor der Montage muss die Anlage vollständig spannungsfrei sein
Der Kontakt ist unisoliert und bietet keinen eigenständigen Berührungs- oder Kurzschlussschutz
Der offene Crimpkontakt benötigt ein zur Kontaktform passendes Crimpwerkzeug
Eine fehlerhafte Verpressung kann zu erhöhtem Übergangswiderstand, Erwärmung und Ausfall der Verbindung führen
Kabelquerschnitt, Kontakt und Sicherungshalter müssen mechanisch und elektrisch zueinander passen
Ringöse, Schraubendurchmesser und Auflagefläche müssen vollständig zusammenpassen
Beschädigte, verformte, korrodierte oder sichtbar überhitzte Kontakte nicht weiterverwenden
Die zulässige Strombelastung richtet sich nach Kabelquerschnitt, Kabelaufbau, Verlegeart, Crimpqualität, Anschlussstelle, Umgebungstemperatur und Absicherung des Gesamtsystems

Lieferumfang:

1× offener Ringkabelschuh für 25-35 mm² mit M8-Ringöse
Sicherungshalter, Sicherung und Befestigungsteile sind nicht enthalten

Häufige Fragen zum Ringkabelschuh:

Für welche Kabelquerschnitte ist der Ringkabelschuh geeignet?

Der Kontakt ist für Kabelquerschnitte von 25 bis 35 mm² vorgesehen. Dazu gehören insbesondere Leitungen mit 25 mm², 30 mm² und 35 mm², sofern deren tatsächlicher Leiteraufbau zur Crimpaufnahme passt.

Passt der Ringkabelschuh auf einen M8-Anschluss?

Ja. Die Ringöse ist für M8-Schrauben und M8-Anschlussbolzen ausgelegt.

Ist der Kontakt mit MEGAVAL Sicherungshaltern kompatibel?

Der Kontakt besitzt die MEGA-L34M8-Bauform und ist für MEGAVAL Sicherungshalter mit der entsprechenden MEGA-L34-Anschlussaufnahme vorgesehen.

Ist dies ein normaler Rohrkabelschuh?

Nein. Es handelt sich um einen offenen Crimpkontakt. Die seitlichen Crimplaschen werden mit einem geeigneten Formcrimp-Werkzeug um den Leiter geformt. Ein Rohrkabelschuh besitzt dagegen eine geschlossene, rohrförmige Crimphülse.

Welche Crimpzange wird benötigt?

Benötigt wird ein geeignetes Crimpwerkzeug für offene Hochstromkontakte. Herkömmliche Sechskant- oder Dornpresseinsätze für geschlossene Rohrkabelschuhe sind für diese Kontaktform nicht automatisch geeignet.

Ist der Ringkabelschuh isoliert?

Nein. Der Ringkabelschuh wird unisoliert geliefert. Ein erforderlicher Berührungs-, Kurzschluss-, Feuchtigkeits- oder Knickschutz muss separat ausgeführt werden.

Ist der MEGAVAL Sicherungshalter enthalten?

Nein. Geliefert wird ausschließlich der Ringkabelschuh beziehungsweise Crimpkontakt. Sicherungshalter, Sicherung und weitere Montageteile sind nicht enthalten.

Wie hoch darf der Ringkabelschuh belastet werden?

Eine pauschale Stromangabe ist nicht sinnvoll. Die zulässige Belastung wird unter anderem durch Kabelquerschnitt, Kabelaufbau, Verlegeart, Crimpqualität, Kontaktstelle, Umgebungstemperatur und Absicherung bestimmt.
