Trennrelaisset | RL180-12 START | 12 V 120 A | 16 mm² Verbinder
-
Produkttyp: Trennrelaisset (START-Version), Batterietrennrelais-Set, Bordnetz-Trennlösung, Zusatzbatterie-Basisanschluss
-
Relais: RL180-12 (12 V, 120 A Dauerstrom, 180 A Spitzenstrom, mit Haltelasche zur Schraubmontage)
-
Schaltfunktion: einpoliger Schließer (NO), potenzialfreier Schaltkontakt, Steuersignal erforderlich (z. B. D+)
-
Abmessungen Relais: ca. 45 × 45 × 45 mm
-
Kabelverbinder: 4 × Ringkabelschuhe, verzinnt, für 16 mm², M6-Bohrung
-
Steckverbinder: 2 × Flachsteckhülsen
Eigenschaften:
-
START-Version – Basis-Set mit den wichtigsten Komponenten für die Relais-Installation
-
RL180-12 Relais – 120 A Dauerstrom, 180 A Spitzenstrom
-
Ringkabelschuhe für 16 mm² Kabelquerschnitt, verzinnt für geringen Übergangswiderstand
-
Flachsteckhülsen für sicheren Anschluss der Steuerleitung
- Kompakte Bauweise – ideal für einfache Nachrüstungen, Camper, Car-HiFi und kleine Bordnetze
Anwendungsbereiche:
-
PKW & Car-HiFi – zuverlässige Trennung von Starter- und Zusatzbatterie
-
Wohnmobile & Camper – als Basis-Kit für kompakte Bordnetze
-
Boote & Yachten – einfache 12 V-Trennlösung
-
Werkstatt & Hobby – Grundbaustein für eigene Installationen
Beschreibung:
Das RL180-12 START Trennrelaisset enthält die wesentlichen Bauteile, um ein Trennrelais RL180-12 in einem 12 V-Bordnetz zu installieren. Mit 120 A Dauerstrom und 180 A Spitzenstrom ist das Relais leistungsfähig genug für gängige Anwendungen im PKW, Wohnmobil oder Boot.
Im Lieferumfang sind 4 Ringkabelschuhe für 16 mm² Kabel (M6) sowie 2 Flachsteckhülsen für den Steueranschluss enthalten – ideal für den schnellen und sicheren Einbau. Damit ist das Set eine kompakte Grundausstattung für einfache Nachrüstungen und kleinere Bordnetze mit mittlerem Leistungsbedarf.
Verwendungshinweise:
- Vor Montage Fahrzeug spannungsfrei schalten – Minuspol der Starterbatterie abklemmen.
- Relais vibrationsgeschützt und trocken montieren.
- Kabelschuhe auf 16 mm² Leitungen crimpen und fest verschrauben.
- Steuerleitung über Flachsteckhülsen korrekt anschließen.
- Nach Installation einen Funktionstest durchführen.
Kontaktbelegung Relais:
-
Klemme 30: Batterie-Plus (Eingang / Starterbatterie)
-
Klemme 87: Batterie-Plus (Ausgang / Bordbatterie)
-
Klemme 85: Masse (GND)
-
Klemme 86: Steuersignal (z. B. D+)
Sicherheits- & Warnhinweise:
- Nur in 12 V-Bordnetzen mit geeignetem Spannungsbereich einsetzen.
- Vor Montage und Wartung Fahrzeug spannungsfrei schalten.
- Polung beachten – Verpolung kann Bauteile zerstören.
- Kabel gegen Hitze, Feuchtigkeit und Scheuerstellen schützen.
- Einbau durch fachkundiges Personal empfohlen.
Lieferumfang:

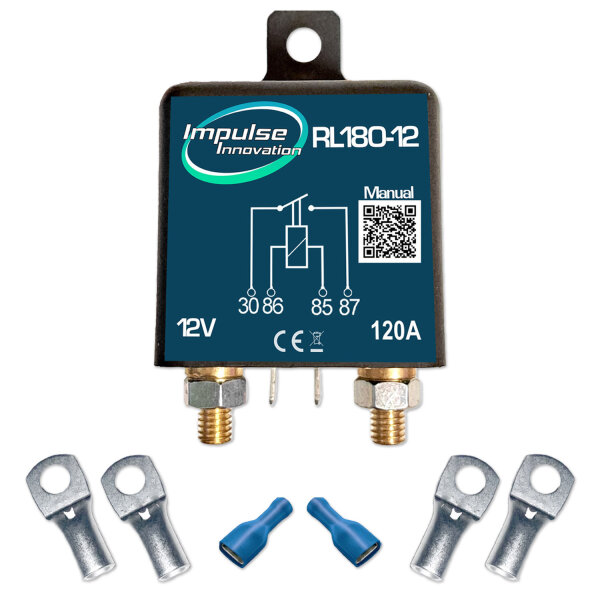

- 1 × RL180-12 Trennrelais 12 V / 120 A
- 4 × Ringkabelschuhe verzinnt, 16 mm², M6
- 2 × Flachsteckhülsen
