Zweitbatterieset | RL180-12 Trennrelais 12 V 120 A | 6 m ECO AWG8 Kabel
-
Produkttyp: Zweitbatterieset, Trennrelais-Set, Batterietrennrelais, Zusatzbatterie-Einbausatz, Bordbatterie-System, Batterietrennschalter, Ladeerhaltungs-Set, Stromverteiler-Set, Auto-HiFi-Versorgungskit
-
Relais: RL180-12 (12 V, 120 A Dauerstrom, 180 A Spitzenstrom, mit Haltelasche zur Schraubmontage)
-
Schaltfunktion: einpoliger Schließer (NO), potenzialfreier Schaltkontakt, Schaltsignal erforderlich (z. B. D+)
-
Abmessungen Relais: ca. 45 × 45 × 45 mm
-
Kabelsatz Leistung: 6 m ECO AWG8 / 8,4 mm² CCA-Batteriekabel (5,0 m Rot, 1,0 m Schwarz), PVC-isoliert
-
Kabelsatz Steuerleitung: 4 m Rot + 1 m Schwarz, 0,75 mm² Kupferleitungen
-
Temperaturbereich: –40 °C bis +90 °C
-
Sicherungen: 2 × 40 A MTA MidiVAL® Sicherungen mit Haltern
-
Batteriepolklemmen: 90° ECO-Ausführung
-
Kabelschuhe: 8 × M6, verzinnt, passend für 20–25 mm²
-
Kabeldurchführung: Standard-Tülle bis 25 mm²
Eigenschaften:
-
Trennrelais RL180-12 mit 120 A Dauerstrom und 180 A Spitzenstrom – ideal für starke Verbraucher
-
Komplettset mit 6 m ECO AWG8 CCA-Batteriekabel, Steuerleitungen, Sicherungen und Zubehör
-
CCA-Kabel (kupferbeschichtetes Aluminium) – leichter und günstiger als Vollkupfer, dennoch leistungsstark
-
Einfache Montage dank kompaktem Relais, praxisgerechten Kabelschuhen und MidiVAL®-Sicherungshaltern
-
Hohe Sicherheit durch 40 A MidiVAL®-Sicherungen in robusten Haltern
- Optimiert für Wohnmobile, PKW, Car-HiFi, Boote, Caravan, Camping und Werkstätten
Anwendungsbereiche:
-
PKW & Auto-HiFi – stabile Stromversorgung für Endstufen, Subwoofer und leistungsstarke Audioanlagen
-
Wohnmobile & Caravan – sichere Trennung von Starter- und Bordbatterie, zuverlässige Energieversorgung
-
Boote & Yachten – zuverlässige Batterieentkopplung für 12 V-Bordnetze
-
Camping & Outdoor – Strom für Kühlboxen, Beleuchtung, Ladegeräte und mobile Elektronik
-
Werkstätten & Hobby-Schrauber – praxistaugliches Set für Nachrüstungen und individuelle Umbauten
Beschreibung:
Das RL180-12 Zweitbatterieset mit 6 m ECO AWG8 CCA-Kabel ist eine kompakte, belastbare Lösung für 12 V-Bordnetze in Fahrzeugen, Reisemobilen, Booten und Caravans. Das Trennrelais RL180-12 (120 A Dauerstrom, 180 A Spitzenstrom) verbindet Starter- und Bordbatterie sicher nur bei Motorlauf und entkoppelt sie im Ruhemodus – perfekt für alle Einsätze, bei denen die Starterbatterie geschützt und Bordnetz zuverlässig versorgt werden soll.
Das Komplettset enthält ökonomische und leichte AWG8 CCA-Batteriekabel, die sich einfacher verlegen lassen als Vollkupfer, ohne auf Leistung zu verzichten. Mit 40 A MidiVAL®-Sicherungen und passenden Haltern ist für ausreichend Schutz gesorgt. Ob bei Car-HiFi-Upgrades, Camping-Stromversorgung oder Werkstatt-Elektrik – dieses Set ist vielseitig und werkstattfreundlich.
Verwendungshinweise:
- Fahrzeug vor Installation spannungsfrei schalten – Minuspol der Starterbatterie abklemmen.
- Relais vibrationsgeschützt und trocken montieren.
- Kabel sicher verlegen: ohne scharfe Kanten, fern von Hitzequellen.
- Sicherungen stets nahe an Batterie-Plus einsetzen.
- Steuerleitung korrekt anschließen – Zusatzbatterie wird nur bei Motorlauf zugeschaltet.
- Manuelle Steuerung über externen Schalter möglich – dann Steuerleitung mit Sicherung absichern.
- Kabelschuhe fachgerecht crimpen, Verbindungen festziehen – Übergangswiderstände vermeiden.
- Nach Montage Funktionstest: Relais soll bei laufendem Motor schalten, bei manueller Steuerung reagiert der Schalter entsprechend.
- Nur im vorgesehenen Spannungsbereich einsetzen; moderne Laderegelungen erfordern ggf. Ladebooster.
Kontaktbelegung:
-
Klemme 30: Batterie-Plus (Starterbatterie / Eingang)
-
Klemme 87: Batterie-Plus (Ausgang zur Zusatzbatterie / Verbraucher)
-
Klemme 85: Masse (GND)
-
Klemme 86: Steuersignal (z. B. D+)
Sicherheits- & Warnhinweise:
- Nur in Fahrzeug-Bordnetzen mit geeignetem Spannungsbereich einsetzen.
- Vor Montage und Wartung spannungsfrei schalten – Kurzschluss- und Brandgefahr besteht.
- Einbau nur mit passenden Sicherungen – unsachgemäßer Anschluss kann Schäden verursachen.
- PolaritÄt beachten – Verpolung zerstört Bauteile.
- Kabel vor Feuchtigkeit, mechanischer Belastung, Hitze und Scheuerstellen schützen.
- Fachkundige Montage empfohlen.
- Produkt und Verpackung von Kindern fernhalten.

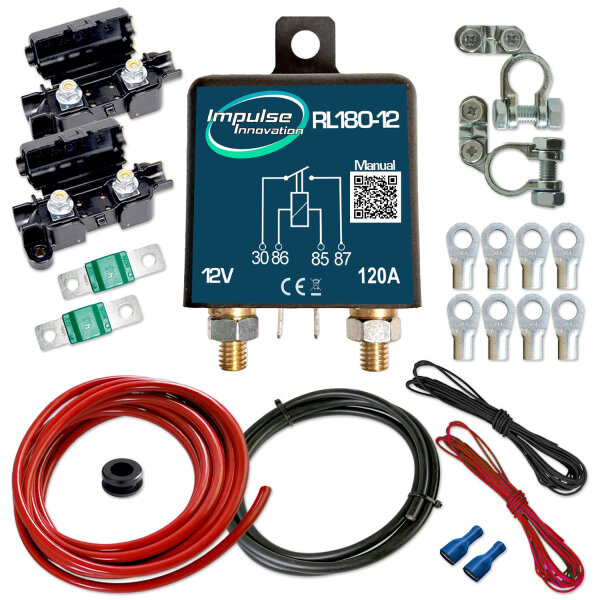

Lieferumfang:
- 1 × RL180-12 Trennrelais 12 V / 120 A
- 1 × Batteriekabel AWG8 / 8,4 mm² CCA, 5,0 m, Rot
- 1 × Batteriekabel AWG8 / 8,4 mm² CCA, 1,0 m, Schwarz
- 1 × Steuerkabel 0,75 mm², 4 m, Rot
- 1 × Steuerkabel 0,75 mm², 1 m, Schwarz
- 2 × 40 A MidiVAL® Sicherungen
- 2 × MTA MidiVAL® Sicherungshalter
- 2 × Batteriepolklemmen 90° ECO-Ausführung
- 8 × Kabelschuhe M6, verzinnt
- 1 × Kabeldurchführung
