Zweitbatterieset | ECO RL180-12 | Trennrelais 12 V | 3,5 m AWG8 CCA-Kabel
-
Produkttyp: Zweitbatterieset, Trennrelais-Set, Batterietrennrelais, Zusatzbatterie-Einbausatz, Bordbatterie-System, Batterietrennschalter, Ladeerhaltungs-Set, Stromverteiler-Set, Auto-HiFi-Versorgungskit
-
Relais: RL180-12 (12 V, 120 A Dauerstrom, 180 A Spitzenstrom, mit Haltelasche zur Schraubmontage)
-
Schaltfunktion: einpoliger Schließer (NO), potenzialfreier Schaltkontakt, Schaltsignal erforderlich (z. B. D+)
-
Abmessungen Relais: ca. 45 × 45 × 45 mm
-
Kabelsatz Leistung: 3,5 m ECO AWG8 / 8,4 mm² CCA-Batteriekabel (2,5 m Rot, 1,0 m Schwarz), PVC-isoliert
-
Kabelsatz Steuerleitung: 4 m Rot + 1 m Schwarz, 0,75 mm² Kupferleitungen
-
Temperaturbereich: –40 °C bis +90 °C
-
Sicherungen: 2 × 40 A MTA MidiVAL® Sicherungen inkl. Sicherungshalter
-
Batteriepolklemmen: 90° ECO-Ausführung
-
Kabelschuhe: verzinnt, passend für 20–25 mm²
-
Kabeldurchführung: Standard-Tülle bis 25 mm²
Eigenschaften:
-
Trennrelais RL180-12 mit 120 A Dauerstrom und 180 A Spitzenstrom – ideal für starke Verbraucher
-
Komplettset mit 3,5 m ECO AWG8 CCA-Batteriekabel, Steuerleitungen, Sicherungen und Zubehör
-
CCA-Kabel (kupferbeschichtetes Aluminium) – leichter und günstiger als Vollkupfer, dennoch leistungsstark
-
Einfache Montage dank kompaktem Relais, praxisgerechten Kabelschuhen und MidiVAL®-Sicherungshaltern
-
Hohe Sicherheit durch 40 A MidiVAL®-Sicherungen in robusten Haltern
- Geeignet für Wohnmobile, PKW, Car-HiFi, Boote, Caravan, Camping und Werkstätten
Anwendungsbereiche:
-
PKW & Auto-HiFi – stabile Stromversorgung für Endstufen, Subwoofer und leistungsstarke Audioanlagen
-
Wohnmobile & Caravan – sichere Trennung von Starter- und Bordbatterie, zuverlässige Energieversorgung
-
Boote & Yachten – zuverlässige Batterieentkopplung für 12 V-Bordnetze
-
Camping & Outdoor – Strom für Kühlboxen, Beleuchtung, Ladegeräte und mobile Elektronik
-
Werkstätten & Hobby-Schrauber – praxistaugliches Set für Nachrüstungen und individuelle Umbauten
Beschreibung:
Das ECO RL180-12 Zweitbatterieset mit 3,5 m AWG8 CCA-Kabel ist eine kompakte und sichere Lösung für 12 V-Bordnetze. Das Trennrelais RL180-12 (120 A Dauerstrom, 180 A Spitzenstrom) verbindet die Starter- und Bordbatterie automatisch während des Motorlaufs und trennt sie im Stand – so bleibt die Starterbatterie geschützt und die Bordbatterie wird zuverlässig geladen.
Mit 2,5 m rotem und 1,0 m schwarzem AWG8 CCA-Kabel ist dieses Set besonders für kürzere Leitungswege geeignet. Die leichten und flexiblen Kabel lassen sich einfacher verlegen als Vollkupfer. MidiVAL®-Sicherungen und Halter sorgen für zuverlässigen Schutz. Ideal für Car-HiFi, Camping, Boote und Werkstatt-Umbauten.
Verwendungshinweise:
- Fahrzeug spannungsfrei schalten – Minuspol der Starterbatterie abklemmen.
- Relais vibrationsgeschützt und trocken montieren.
- Kabel sicher verlegen, Abstand zu Hitzequellen einhalten.
- Sicherungen stets nahe an Batterie-Pluspolen einsetzen.
- Steuerleitung korrekt anschließen – Zusatzbatterie wird nur bei Motorlauf geladen.
- Optional: manuelle Steuerung über externen Schalter (Steuerleitung absichern).
- Kabelschuhe sauber crimpen, Verbindungen fest anziehen.
- Funktionstest nach Montage durchführen.
- Nur im vorgesehenen Spannungsbereich einsetzen; bei EURO6-Fahrzeugen ist ggf. ein Ladebooster erforderlich.
Kontaktbelegung:
-
Klemme 30: Batterie-Plus (Starterbatterie / Eingang)
-
Klemme 87: Batterie-Plus (Ausgang Zusatzbatterie / Verbraucher)
-
Klemme 85: Masse (GND)
-
Klemme 86: Steuersignal (z. B. D+)
Sicherheits- & Warnhinweise:
- Nur in 12 V-Bordnetzen mit geeignetem Spannungsbereich einsetzen.
- Vor Montage und Wartung Fahrzeug spannungsfrei schalten.
- Nur mit den vorgesehenen Sicherungen betreiben.
- Polung beachten – Verpolung kann Bauteile zerstören.
- Kabel vor mechanischer Belastung, Feuchtigkeit und Hitze schützen.
- Fachgerechte Montage empfohlen.
- Nicht für EURO6-Fahrzeuge ohne Ladebooster geeignet.

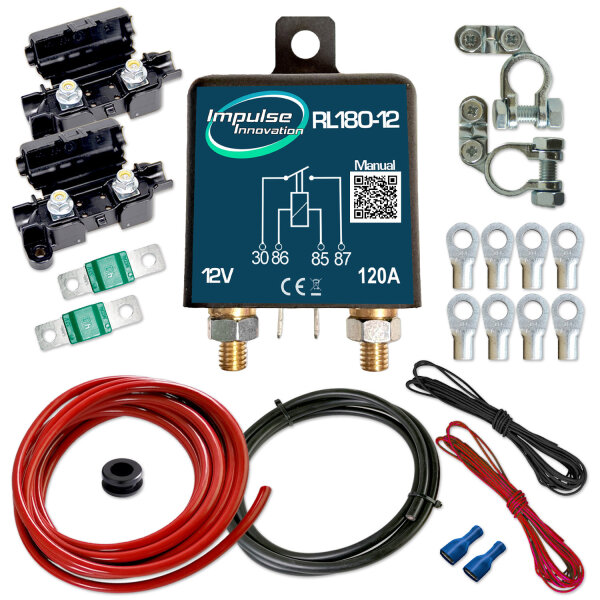

Lieferumfang:
- 1 × RL180-12 Trennrelais 12 V / 120 A
- 1 × Batteriekabel AWG8 / 8,4 mm² CCA, 2,5 m, Rot
- 1 × Batteriekabel AWG8 / 8,4 mm² CCA, 1,0 m, Schwarz
- 1 × Steuerkabel 0,75 mm², 4 m, Rot
- 1 × Steuerkabel 0,75 mm², 1 m, Schwarz
- 2 × 40 A MTA MidiVAL® Sicherungen
- 2 × MTA MidiVAL® Sicherungshalter
- 2 × Batteriepolklemmen 90° ECO-Ausführung
- 8 × Kabelschuhe M6, verzinnt
- 1 × Kabeldurchführung
