Trennrelais | RL80-24 | 4-polig | Schließer (NO) | 24V | 60A
-
Typ: Relais, Trennrelais, Schließerrelais, Lastrelais, Umschaltrelais, Hochlastrelais, Batterietrennrelais, KFZ-Leistungsrelais
-
Bezeichnung: RL80-24
-
Nennspannung: 24 V
-
Nennstrom: 60 A
-
Spitzenstrom: 80 A (bis zu 3 Sekunden)
-
Anzahl Kontakte: 4
-
Anschlussart: 2× Schraubanschluss M6, 2× Flachstecker 6,3 mm
-
Abmessungen (LxHxB): ca. 45×45×45 mm
Eigenschaften:
-
Hohe Dauerstrombelastung mit 60 A – ideal für leistungsstarke Verbraucher
-
Spitzenstrom bis 80 A für kurzzeitige Hochlastanforderungen
-
Kompakte, robuste Bauform mit vibrationsresistenter Befestigungsmöglichkeit
-
Einfacher Anschluss durch M6-Schraubklemmen & genormte Flachstecker
-
Universell einsetzbar in Solar-, Bordnetz- und Energiemanagementsystemen
-
Professionell & DIY-tauglich – geeignet für Fahrzeug-, Boot- und Werkstatttechnik
Anwendungsbereiche:
-
Camper, Wohnmobile & Vanlife – Trennung von Starter- und Verbraucherbatterien
-
Solarbetriebene Bordnetze in Offgrid-Systemen
-
Nachrüstung von Hochstromverbrauchern in KFZ, Booten und Sonderfahrzeugen
-
Werkstatttechnik und fahrzeugbasierte Stromkreise
-
DIY-Elektrik im 24V-Bereich
Beschreibung:
Das RL80-24 Trennrelais ist ein 4-poliges Hochstrom-Schließerrelais mit einer Dauerstrombelastung von 60 Ampere und einem Spitzenstrom von bis zu 80 Ampere (bis zu 3 Sekunden). Es ist speziell für den Einsatz in 24V-Bordnetzen konzipiert und überzeugt durch kompakte Bauweise und langlebige Anschlusskomponenten.
Dank M6-Schraubanschlüssen und genormten Flachsteckkontakten lässt sich das Relais einfach montieren und sicher anschließen. Es eignet sich für professionelle Anwendungen ebenso wie für ambitionierte Selbstbauer im Bereich Fahrzeug-, Solar- und Energiemanagementsysteme.

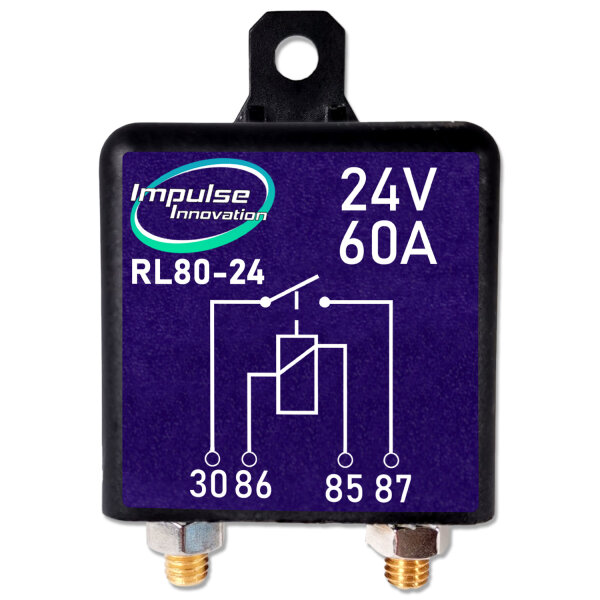

Kontaktbelegung:
-
Pin 30: Eingang (Schaltkontakt)
-
Pin 87: Ausgang (Schaltkontakt)
-
Pin 85: Steuerstrom (–)
-
Pin 86: Steuerstrom (+)
Verwendungshinweise:
-
Nur für 24V DC-Anwendungen einsetzen
- Vor der Montage Stromkreis spannungsfrei schalten
-
Schraubkontakte fest anziehen, um Übergangswiderstände zu vermeiden
-
Vibrationsgeschützte Befestigung im Fahrzeug empfohlen
-
Einbau durch Fachpersonal oder unter fachkundiger Anleitung
Sicherheits- & Warnhinweise:
-
Max. Dauerlast 60A – nicht überschreiten
-
Nur für trockene Einsatzumgebungen geeignet
-
Gehäuse wird warm – nicht im laufenden Betrieb berühren
-
Nur in 24V-Systemen mit passender Absicherung verwenden
-
Falschanschluss vermeiden – Gefahr von Kurzschluss oder Relaisausfall
Lieferumfang:
- 1× Trennrelais RL80-24 | 4-polig | Schließer | 24V | 60A
Angaben zur Produktsicherheit
Herstellerinformationen:
Impulse Innovation
Achsenkamp 1
Schleswig-Holstein
Neudorf-Bornstein, Deutschland, 24214
