Zweitbatterieset | RL180-12 ADV | Trennrelais 12V 120A | 6m 20mm² Kabel | 4-fach Sicherungshalter

Zweitbatterieset | RL180-12 ADV | Trennrelais 12V 120A | 6m 20mm² Kabel | 4-fach Sicherungshalter

Artikelnummer: 00007-206
GTIN: 0685293954249
HAN: RL180-12-ADV-206
Kategorie: Klassische Trennrelais Sets
Hersteller: Impulse Innovation

Artikel zurzeit vergriffen

Artikel vergriffen

Zweitbatterieset | RL180-12 | Trennrelais 12 V 120 A | 6 m 20 mm² Kabel | ADV Set mit 4-fach Sicherungshalter

Produkttyp: Zweitbatterieset (ADV-Version), Trennrelais-Set, Zusatzbatterie-Einbausatz, Bordbatterie-System, Batterietrennschalter, Ladeerhaltungs-Set, Stromverteiler-Set, Auto-HiFi-Versorgungskit
Relais: RL180-12 (12 V, 120 A Dauerstrom, 180 A Spitzenstrom, mit Haltelasche zur Schraubmontage)
Schaltfunktion: einpoliger Schließer (NO), potenzialfreier Schaltkontakt, Schaltsignal erforderlich (z. B. D+)
Abmessungen Relais: ca. 45 × 45 × 45 mm
Kabelsatz Leistung: 6 m Batteriekabel 20 mm² (5,0 m Rot, 1,0 m Schwarz), PVC-isoliert
Kabelsatz Steuerleitung: 4 m Rot + 1 m Schwarz, 0,75 mm² Kupferleitungen
Temperaturbereich: –40 °C bis +90 °C
Sicherungen: 2 × 70 A MTA MidiVAL® Sicherungen inkl. spritzwassergeschützter Halter
Erweiterung: 1 × MTA UniVAL® 4-fach Sicherungshalter (ohne Sicherungen) für zusätzliche Verbraucher
Batteriepolklemmen: 90° POWER-Ausführung
Kabelschuhe: 4 × M6 verzinnt, 4 × M8 verzinnt
Kabeldurchführung: Standard-Tülle bis 25 mm²

Eigenschaften:

ADV-Version mit zusätzlichem 4-fach UniVAL® Sicherungshalter – ideal zur Erweiterung für mehrere Verbraucher
Trennrelais RL180-12 mit 120 A Dauerstrom und 180 A Spitzenstrom – zuverlässig für Bordnetze
Leistungsstarkes Kabelset mit 20 mm² Batterieleitungen (5 m Rot, 1 m Schwarz)
Sichere Absicherung durch 2 × 70 A MidiVAL® Sicherungen in spritzwassergeschützten Haltern
Power-Polklemmen für stabile Verbindung und hohe Leitfähigkeit
Universell für Wohnmobile, PKW, Car-HiFi, Boote, Caravan, Camping und Werkstätten geeignet

Anwendungsbereiche:

Erweiterte Bordnetzversorgung – dank 4-fach Sicherungshalter ideale Basis für den Anschluss mehrerer Verbraucher
Wohnmobile & Caravan – sichere Trennung von Starter- und Bordbatterie, flexibler Ausbau mit Zusatzgeräten
Boote & Yachten – zuverlässige Verteilung und Absicherung in 12 V-Bordnetzen
Car-HiFi – stabile Stromversorgung für leistungsstarke Endstufen, Subwoofer und Elektronik
Camping & Outdoor – flexible Energiequelle für Kühlboxen, Beleuchtung und weitere Verbraucher
Werkstätten & Hobby-Schrauber – praxistaugliches Komplettset mit Profi-Erweiterung

Beschreibung:

Das Zweitbatterieset RL180-12 ADV ist die erweiterte Ausführung des Standard-Sets und bietet neben dem leistungsstarken Trennrelais RL180-12 ein Kabelset mit 20 mm² Leitungen sowie einen zusätzlichen MTA UniVAL® 4-fach Sicherungshalter. Damit lassen sich mehrere Stromkreise komfortabel absichern und individuell ausbauen – perfekt für alle, die mehr als nur eine Grundversorgung benötigen.

Die spritzwassergeschützten MidiVAL® Sicherungshalter mit 70 A Sicherungen sorgen für maximale Betriebssicherheit, während die Power-Polklemmen eine stabile und stromstarke Verbindung garantieren. Dieses Set ist die ideale Wahl für Wohnmobile, Boote, Car-HiFi-Systeme und individuelle Bordnetzerweiterungen.

Verwendungshinweise:

Fahrzeug spannungsfrei schalten – Minuspol der Starterbatterie abklemmen.
Relais vibrationsgeschützt und trocken montieren.
Kabel sicher verlegen, vor Hitze und Scheuerstellen schützen.
Sicherungen stets nahe an den Batterie-Pluspolen einsetzen.
4-fach Sicherungshalter für Verbraucherleitungen einsetzen und einzeln absichern.
Steuerleitung korrekt anschließen – Zusatzbatterie wird nur bei Motorlauf geladen.
Kabelschuhe fachgerecht crimpen, Verbindungen festziehen.
Nach Montage Funktionstest durchführen.

Kontaktbelegung:

Klemme 30: Batterie-Plus (Starterbatterie / Eingang)
Klemme 87: Batterie-Plus (Ausgang Zusatzbatterie / Verbraucher)
Klemme 85: Masse (GND)
Klemme 86: Steuersignal (z. B. D+)

Sicherheits- & Warnhinweise:

Nur in 12 V-Bordnetzen mit geeignetem Spannungsbereich einsetzen.
Vor Montage und Wartung Fahrzeug spannungsfrei schalten.
Nur mit vorgesehenen Sicherungen betreiben.
Polung beachten – Verpolung kann Bauteile zerstören.
Kabel vor Feuchtigkeit, Hitze und mechanischer Belastung schützen.
Fachgerechte Montage empfohlen.
Produkt und Verpackung von Kindern fernhalten.

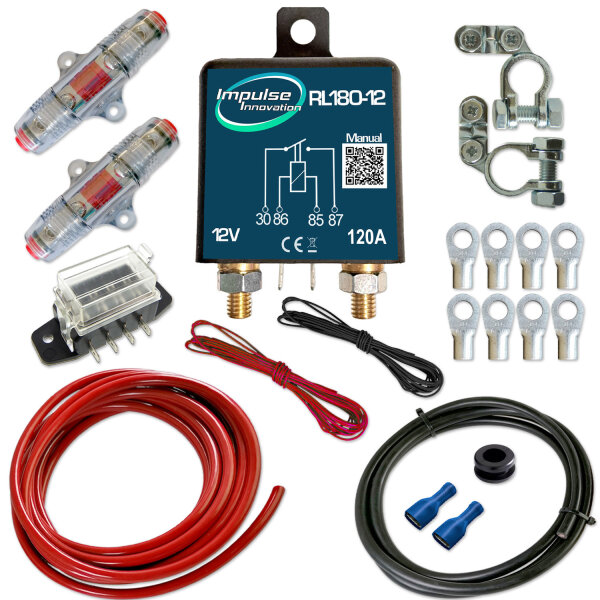

Lieferumfang:

1 × RL180-12 Trennrelais 12 V / 120 A
1 × Batteriekabel 20 mm², 5,0 m, Rot
1 × Batteriekabel 20 mm², 1,0 m, Schwarz
1 × Steuerkabel 0,75 mm², 4 m, Rot
1 × Steuerkabel 0,75 mm², 1 m, Schwarz
2 × 70 A MTA MidiVAL® Sicherungen
2 × spritzwassergeschützte MTA MidiVAL® Sicherungshalter
1 × MTA UniVAL® 4-fach Sicherungshalter (ohne Sicherungen)
2 × Batteriepolklemmen 90° POWER-Ausführung
4 × Ringkabelschuh M6, verzinnt
4 × Ringkabelschuh M8, verzinnt
1 × Kabeldurchführung

Produkteigenschaft	Wert
Relaisfunktion:	Schließer Relais (NO)
Leitermaterial:	Elektrolytkupfer (ECu)
Stromart:	Gleichstrom (DC)
Universelle Kompatibilität:	Ja
mit Kabelsatz:	Ja
Versandgewicht:	1,90 kg
Artikelgewicht:	1,90 kg
Inhalt:	1,00 Stück
