Zweitbatterieset | ECO RL180-12 | Trennrelais 12V | 3,3 m AWG4 CCA-Kabel
-
Produkttyp: Zweitbatterieset, Trennrelais-Set, Batterietrennrelais, Zusatzbatterie-Einbausatz, Bordbatterie-System, Batterietrennschalter, Ladeerhaltungs-Set, Stromverteiler-Set, Auto-HiFi-Versorgungskit
-
Relais: RL180-12 (12 V, 120 A Dauerstrom, 180 A Spitzenstrom, Haltelasche zur Schraubmontage)
-
Schaltfunktion: einpoliger Schließer (NO), potenzialfreier Schaltkontakt, Schaltsignal erforderlich (z. B. D+)
-
Abmessungen Relais: ca. 45 × 45 × 45 mm
-
Kabelsatz Leistung: 3,3 m AWG4 / 22 mm² CCA-Batteriekabel (2,5 m Rot, 0,8 m Schwarz), PVC-isoliert
-
Kabelsatz Steuerleitung: 4 m Rot + 1 m Schwarz, 0,75 mm² Kupferleitungen
-
Temperaturbereich: -40 °C bis +90 °C
-
Sicherungen: 2 × 60 A Mini-ANL inkl. MIDI-Schraubsicherungshalter
-
Batteriepolklemmen: 90° Ausführung
-
Kabelschuhe: verzinnt, passend für 20–25 mm²
-
Kabeldurchführung: Standard-Tülle bis 25 mm²
Eigenschaften:
-
Trennrelais RL180-12 mit 120 A Dauerstrom und 180 A Spitzenstrom – ideal für starke Verbraucher
-
Komplettset mit 3,3 m AWG4 / 22 mm² CCA-Batteriekabel, Steuerleitungen, Sicherungen und Zubehör
-
CCA-Kabel (kupferbeschichtetes Aluminium) – leichter und günstiger als Vollkupfer, trotzdem stromstark
-
Einfache Montage dank kompaktem Relais, praxisgerechten Kabelschuhen und Schraubsicherungshaltern
-
Hohe Sicherheit durch 2 × 60 A Mini-ANL Sicherungen in robusten MIDI-Halterungen
- Optimiert für Wohnmobile, PKW, Car-HiFi, Boote, Caravan, Camping und Werkstätten
Anwendungsbereiche:
-
PKW & Auto-HiFi – stabile Stromversorgung für Endstufen, Subwoofer und leistungsstarke Audioanlagen
-
Wohnmobile & Caravan – sichere Trennung von Starter- und Bordbatterie, zuverlässige Energie für Verbraucher
-
Boote & Yachten – zuverlässige Batterieentkopplung für 12V-Bordnetze auf dem Wasser
-
Camping & Outdoor – Strom für Kühlboxen, Beleuchtung, Ladegeräte und mobile Elektronik
-
Werkstätten & Hobby-Schrauber – praxistaugliches Set für Nachrüstungen und individuelle Umbauten
Beschreibung:
Das ECO RL180-12 Zweitbatterieset ist ein leistungsstarkes Zusatzbatterieset für 12V-Bordnetze in PKW, Wohnmobilen, Booten und Caravans. Mit dem Trennrelais RL180-12 (120 A Dauerstrom, 180 A Spitzenstrom) werden Starter- und Bordbatterie sicher verbunden, sobald ein Steuersignal (z. B. D+) anliegt, und im Stand wieder getrennt. Dadurch bleibt die Starterbatterie geschützt, während die Bordbatterie gezielt geladen wird – ideal für Camping, Car-HiFi und Bootselektrik.
Das Komplettset enthält leichte CCA-Batteriekabel (kupferbeschichtetes Aluminium), die im Vergleich zu Vollkupfer günstiger und einfacher zu verlegen sind, ohne auf Stromstärke zu verzichten. Dank Mini-ANL Sicherungen mit MIDI-Schraubsicherungshaltern ist für hohe Betriebssicherheit gesorgt. Ob für die Nachrüstung im Wohnmobil, die Energieversorgung von Car-HiFi Anlagen, den Einsatz im Boot oder für Werkstatt-Umbauten – dieses Zweitbatterieset bietet eine kompakte, sichere und preiswerte Komplettlösung.
Verwendungshinweise:
- Vor der Installation das Fahrzeug spannungsfrei schalten – Minuspol der Starterbatterie abklemmen.
- Das Relais vibrationsgeschützt und trocken montieren.
- Kabel sicher verlegen: nicht über scharfe Kanten führen und Abstand zu Hitzequellen halten.
- Sicherungen immer in unmittelbarer Nähe der Batterie-Pluspole einsetzen.
- Steuerleitung korrekt anschließen – so wird die Zusatzbatterie nur bei Motorlauf automatisch zugeschaltet.
- Alternativ kann das Relais auch manuell über einen externen Schalter angesteuert werden; dabei ist die Steuerleitung mit einer passenden Sicherung abzusichern.
- Kabelschuhe fachgerecht crimpen und alle Verbindungen festziehen, um Übergangswiderstände und Erwärmung zu vermeiden.
- Nach der Montage einen Funktionstest durchführen: Bei automatischer Ansteuerung muss das Relais bei Motorlauf schalten, bei manueller Schaltung entsprechend auf Schalterfunktion prüfen.
- Nur im angegebenen Spannungsbereich verwenden; bei Fahrzeugen mit moderner Laderegelung ist ggf. ein Ladebooster erforderlich.
Kontaktbelegung:
-
Klemme 30: Batterie-Plus (Starterbatterie / Eingang)
-
Klemme 87: Batterie-Plus (Ausgang zur Zusatzbatterie / Verbraucher)
-
Klemme 85: Masse (GND)
-
Klemme 86: Steuersignal (z. B. D+)
Sicherheits- & Warnhinweise:
- Nur in Fahrzeug-Bordnetzen mit dem vorgesehenen Spannungsbereich verwenden.
- Vor Montage und Wartung das Fahrzeug spannungsfrei schalten – Kurzschluss- und Brandgefahr!
- Einbau und Anschluss nur mit geeigneten Sicherungen – unsachgemäßer Anschluss kann zu Kabelbrand oder Geräteschäden führen.
- Polarität beachten – Verpolung kann Bauteile zerstören.
- Kabel vor Hitze, Feuchtigkeit, mechanischer Belastung und Scheuerstellen schützen.
- Montage nur durch fachkundiges Personal empfohlen.
- Nicht geeignet für Fahrzeuge mit EURO6-Laderegelung ohne Ladebooster.
- Produkt und Verpackung von Kindern fernhalten.

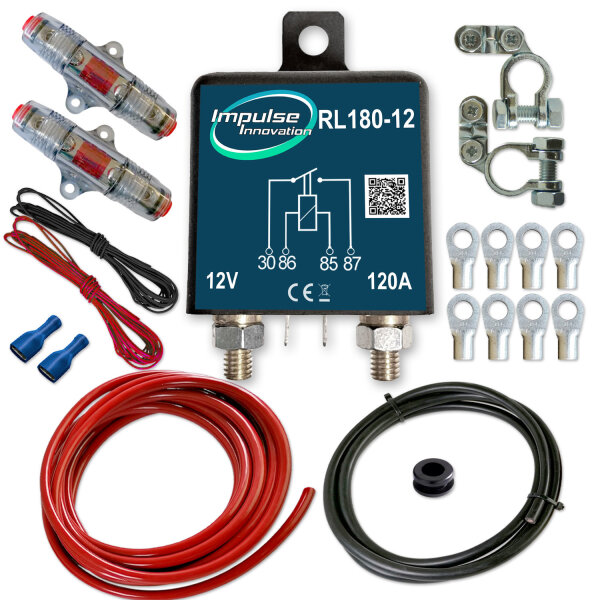

Lieferumfang:
- 1 × RL180-12 Trennrelais 12 V / 120 A
- 1 × Batteriekabel AWG4 / 22 mm², 2,5 m, Rot
- 1 × Batteriekabel AWG4 / 22 mm², 0,8 m, Schwarz
- 1 × Steuerkabel 0,75 mm², 4 m, Rot
- 1 × Steuerkabel 0,75 mm², 1 m, Schwarz
- 2 × 60 A Mini-ANL Sicherungen
- 2 × MIDI-Schraubsicherungshalter
- 2 × Batteriepolklemmen 90° Ausführung
- 1 × Kabelschuhe-Set verzinnt
- 1 × Kabeldurchführung
| Produkteigenschaft |
Wert |
| Stromart: |
Gleichstrom (DC) |
| Universelle Kompatibilität: |
Ja |
| Oldtimer-Teil: |
Ja |
| Tuning- & Styling-Teil: |
Ja |
| Versandgewicht: |
0,83 kg
|
| Artikelgewicht: |
0,83 kg
|
| Inhalt: |
1,00 Stück
|
