MIDI Sicherungshalter Set 40A M5 10x Streifensicherung | MTA MidiVAL

MIDI Sicherungshalter Set 40A M5 10x Streifensicherung | MTA MidiVAL

Artikelnummer: 00365-040
GTIN: 0685293954508
HAN: FHS-MDV-SF-40-S
Kategorie: Streifensicherungssets (MIDI, MEGA, MegaCompact, ANL)
Hersteller: MTA

Sicherungswert

4,25 €

4,25 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Sets

Beschreibung
Bewertungen

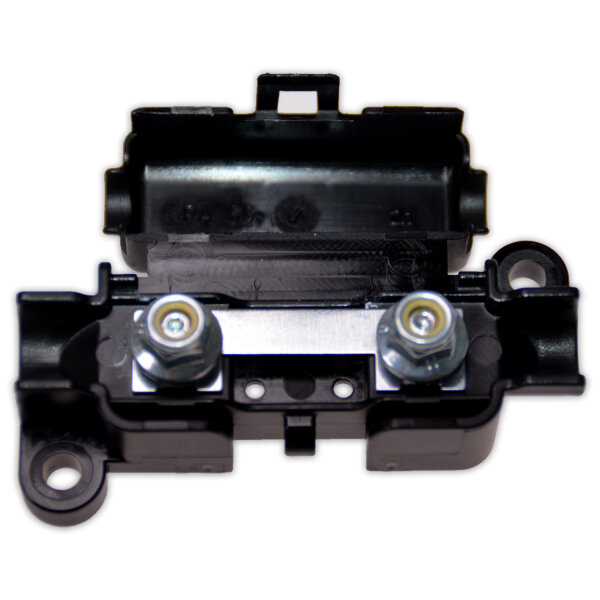

MIDI Sicherungshalter Set 40A | 10× Streifensicherung | M5 | 12V 24V

Komplettes MIDI Sicherungshalter Set mit 10 Stück 40A Streifensicherungen zur Absicherung von Batterieleitungen und elektrischen Gleichstromverbrauchern. Der kompakte MTA Sicherungshalter besitzt zwei M5-Schraubanschlüsse und ist für entsprechende Sicherungen mit ca. 40 mm Länge und 30 mm Lochabstand ausgelegt.

Die enthaltenen 40A Sicherungen eignen sich für entsprechend dimensionierte Leitungen in 12-V- und 24-V-Bordnetzen. Typische Einsatzbereiche sind Auto, Wohnmobil, Camper, Zusatzbatterie, Solar, Boot, Nutzfahrzeug, Landmaschine, Car-Hifi und weitere DC-Anwendungen.

Geliefert werden ein MTA Sicherungshalter und 10 einzelne 40A Streifensicherungen. Im Halter wird jeweils eine Sicherung eingesetzt, während die übrigen Sicherungen als Ersatz beziehungsweise Vorrat verwendet werden können. Der Sicherungshalter selbst ist bis 125 A ausgelegt, die tatsächliche Absicherung dieses Sets erfolgt durch die eingesetzte 40A Sicherung.

Technische Daten Sicherungshalter:

Hersteller: MTA
Herstellernummer: 0100360 / 0300360
Typ: MIDI Sicherungshalter, Streifensicherungshalter, Hochstrom-Sicherungshalter, Batteriesicherungshalter
Geeignet für: MidiVAL®, MIDI sowie mechanisch passende Streifensicherungen
Sicherungsgröße: ca. 40 mm
Bolzenabstand: ca. 30 mm
Anschluss: 2× M5 Schraube
Nennspannung: bis 32 V DC
Nennstrom Sicherungshalter: bis 125 A
Max. Kabelquerschnitt: 16 mm²
Abmessungen (L×B×H): ca. 70×36×22 mm
Gehäusefarbe: Schwarz
Gehäusematerial: Polyamid PA66
Kontaktmaterial: Stahl
Kontaktbeschichtung: Verzinnt (Sn)
Schutzart: IP40
Temperaturbereich: -40 °C bis +125 °C
Entflammbarkeitsklasse: UL94 V-2
Befestigung: Schraubbefestigung, ca. 4,8 mm

Technische Daten Streifensicherungen:

Hersteller: MTA
Herstellernummer: 0200300
Typ: Streifensicherung, MIDI Sicherung, Blattsicherung, Batteriesicherung, Hochstromsicherung
Nennstrom: 40 A
Nennspannung: bis 32 V DC
Spannungsart: Gleichstrom (DC)
Abmessungen: ca. 41×11×0,15 mm
Lochabstand: ca. 30 mm
Befestigung: 2× M5
Auslösecharakteristik: Träge
Ausführung: Streifensicherung ohne Kunststoffkörper
Norm: ISO 8820-5 / DIN 72581
Menge: 10 Stück

Besonderheiten dieses Sets:

Komplettset: Sicherungshalter inklusive 10 Stück 40A Streifensicherungen
40A Absicherung: Für entsprechend dimensionierte Leitungen und Verbraucher
10 Sicherungen enthalten: Eine Sicherung für den Betrieb und weitere als Ersatz oder Vorrat
M5 Schraubanschlüsse: Für stabile Verbindungen mit passenden Ringkabelschuhen
30 mm Lochabstand: Kompakte MIDI- beziehungsweise Streifensicherungs-Bauform
12 V und 24 V: Für typische Fahrzeug- und Batteriesysteme innerhalb der maximalen Spannung von 32 V DC
Kompakte Bauform: Halter ca. 70×36×22 mm
Bis 16 mm²: Anschlussquerschnitt des Sicherungshalters bis zum angegebenen Maximalwert
Weiter Temperaturbereich: -40 °C bis +125 °C

MIDI Sicherungshalter mit 40A Streifensicherung:

Der Sicherungshalter ist für kompakte MIDI- beziehungsweise Streifensicherungen mit M5-Befestigung und etwa 30 mm Lochabstand ausgelegt. Die Sicherung wird fest zwischen den beiden Schraubkontakten montiert.

Diese verschraubte Bauform eignet sich für DC-Stromkreise, bei denen eine belastbare Sicherungsverbindung für Batterie- und Versorgungsleitungen benötigt wird.

10× 40A Sicherung inklusive:

Im Lieferumfang befinden sich insgesamt 10 Stück 40A Streifensicherungen. Jeweils eine Sicherung wird im Sicherungshalter verwendet, sodass neun weitere Sicherungen als Ersatz oder Vorrat zur Verfügung stehen.

Das Set eignet sich damit auch für Werkstatt, Fuhrpark oder Installationen, bei denen identische 40A Sicherungen mehrfach benötigt werden.

40A Sicherung für 12V und 24V:

Die mitgelieferten Sicherungen besitzen einen Nennstrom von 40 A und sind für Gleichspannungsanlagen bis maximal 32 V DC vorgesehen. Damit eignen sie sich unter anderem für typische 12-V- und 24-V-Bordnetze.

Der Sicherungswert muss immer zur angeschlossenen Leitung und zur gesamten Installation passen. Kabel, Ringkabelschuhe, Anschlüsse und Verbraucher müssen für die vorgesehene Strombelastung ausgelegt sein.

Typische Anwendungsbereiche:

PKW: Absicherung zusätzlicher elektrischer Verbraucher
Wohnmobil und Camper: Bordelektrik, Lade- und Verbraucherstromkreise
Zusatzbatterie: Absicherung geeigneter Batterieabgänge und Versorgungsleitungen
Zweitbatterie: Absicherung entsprechend dimensionierter DC-Stromkreise
Solar: Batterieseitige Leitungen und Verbraucher in Niedervoltanlagen
Boot: Elektrische Bordnetze bei geschützter Montage des Sicherungshalters
Car-Hifi: Absicherung entsprechend dimensionierter Versorgungsleitungen
Nutzfahrzeuge: Zusatzverbraucher und elektrische Aufbauten
Landmaschinen: Beleuchtung, Steuerungen und Zusatzgeräte
Werkstatt: Reparatur, Austausch und Sicherungsvorrat
Industrie: Geeignete Gleichstromanwendungen bis 32 V DC

Für Batterieleitungen und DC-Verbraucher:

Verschraubte Streifensicherungen können zur Absicherung von Batterie-, Versorgungs- und Verbraucherleitungen eingesetzt werden. Sie werden beispielsweise zwischen Stromquelle und nachgeschaltetem Verbraucher, Verteiler oder elektrischem Gerät montiert.

Die Sicherung schützt dabei in erster Linie die angeschlossene Leitung vor einer unzulässig hohen Strombelastung. Sicherungswert und Kabelquerschnitt müssen daher aufeinander abgestimmt werden.

Träge 40A Sicherung:

Die mitgelieferten Sicherungen besitzen eine träge Auslösecharakteristik. Kurzzeitige Stromspitzen führen dadurch nicht zwangsläufig sofort zum Auslösen.

Bei länger anhaltender Überlast oder einem entsprechend hohen Fehlerstrom trennt die Sicherung den Stromkreis.

MIDI, MidiVAL®, Mini-ANL, ANS und BF1:

Für Sicherungen ähnlicher Baugröße werden im Handel verschiedene Bezeichnungen wie MIDI, MidiVAL®, Mini-ANL, ANS, BF1 oder Streifensicherung verwendet.

Diese Begriffe bedeuten jedoch nicht automatisch, dass sämtliche Sicherungen mechanisch und elektrisch identisch sind. Vor dem Einsatz einer anderen Sicherung sollten insbesondere Abmessungen, Lochabstand, Befestigungsdurchmesser, Nennspannung, Nennstrom und Auslösecharakteristik geprüft werden.

Die im Set enthaltenen 40A Streifensicherungen sind passend zum angebotenen Sicherungshalter ausgeführt.

2× M5 Schraubanschluss:

Der Sicherungshalter besitzt zwei M5-Schraubanschlüsse. Leitungen können über entsprechend geeignete Ringkabelschuhe angeschlossen werden.

Ringkabelschuh, Kabelquerschnitt und Crimpverbindung müssen für die tatsächliche Strombelastung geeignet sein. Lose oder schlecht ausgeführte Anschlüsse können einen erhöhten Übergangswiderstand und starke Erwärmung verursachen.

Kabelquerschnitt bis 16 mm²:

Für den Sicherungshalter ist ein maximaler Anschlussquerschnitt von 16 mm² angegeben. Dies ist der technische Maximalwert des Halters und keine pauschale Empfehlung für eine 40A Installation.

Der tatsächlich benötigte Kabelquerschnitt hängt unter anderem von folgenden Faktoren ab:

Dauerstrom des Verbrauchers
Leitungslänge
Systemspannung
Verlegeart
Umgebungstemperatur
Bündelung mehrerer Leitungen
Zulässigem Spannungsabfall

40A Sicherung passend zum Kabel auswählen:

Die Aufgabe der Sicherung besteht vor allem darin, die angeschlossene Leitung gegen unzulässige Überlastung zu schützen. Der Sicherungswert sollte deshalb nicht ausschließlich anhand des angeschlossenen Verbrauchers gewählt werden.

Eine 40A Sicherung darf nur eingesetzt werden, wenn Kabelquerschnitt, Leitungslänge, Verlegebedingungen und sämtliche Anschlüsse für diese Absicherung geeignet sind.

Löst eine Sicherung wiederholt aus, sollte nicht einfach ein höherer Sicherungswert eingesetzt werden. Stattdessen müssen Verbraucher, Verkabelung und Anschlüsse auf Überlast oder Fehler geprüft werden.

125A Sicherungshalter mit 40A Sicherung:

Der Sicherungshalter selbst besitzt eine angegebene Nennstrombelastbarkeit von bis zu 125 A. Dies beschreibt die maximale Belastbarkeit des Halters und nicht den Sicherungswert dieses Sets.

Im angebotenen Set erfolgt die tatsächliche Absicherung durch die eingesetzte 40A Streifensicherung.

Kompakte Standard-Bauform:

Mit Abmessungen von etwa 70×36×22 mm eignet sich der Sicherungshalter auch für Installationen mit begrenztem Platzangebot.

Über die vorgesehenen Befestigungspunkte kann der Halter auf einer geeigneten Montagefläche verschraubt werden.

Schutzart IP40:

Der Sicherungshalter besitzt die Schutzart IP40 und ist nicht wasserdicht.

Er sollte daher in einem trockenen beziehungsweise entsprechend geschützten Bereich montiert werden. Für ungeschützte Außenmontage oder dauerhaft feuchte Einbauorte ist diese Ausführung nicht vorgesehen.

Hinweise zur Montage:

Elektrische Anlage vor der Installation vollständig spannungsfrei schalten.
Sicherungshalter an einer stabilen und geeigneten Stelle befestigen.
Nur mechanisch und elektrisch passende Sicherungen verwenden.
Passende Ringkabelschuhe für die M5-Anschlüsse verwenden.
Ringkabelschuhe fachgerecht mit den Leitungen verpressen.
Kontaktflächen sauber und frei von Korrosion halten.
Schraubverbindungen sicher befestigen.
Kabel zugentlastet und gegen Scheuern geschützt verlegen.
Sicherung erst nach Abschluss und Kontrolle der Verkabelung einsetzen.
Nach der Montage alle Verbindungen auf festen Sitz kontrollieren.

Sicherheits- und Warnhinweise:

Nur in Gleichspannungsanlagen bis maximal 32 V DC einsetzen.
Sicherungswert passend zur zulässigen Strombelastbarkeit der Leitung wählen.
Maximale Belastbarkeit des Sicherungshalters von 125 A nicht überschreiten.
Maximalen Anschlussquerschnitt von 16 mm² beachten.
Arbeiten nur im spannungsfreien Zustand durchführen.
Kurzschlüsse an Batterie- und Versorgungsleitungen vermeiden.
Lose Anschlüsse können zu starker Erwärmung führen.
Beschädigte oder thermisch verfärbte Sicherungshalter nicht weiterverwenden.
Ausgelöste Sicherungen nur durch technisch passende Sicherungen mit geeignetem Nennwert ersetzen.
Schutzart IP40 beachten und Sicherungshalter vor Feuchtigkeit schützen.

Lieferumfang:

1× MTA MIDI / MidiVAL® Sicherungshalter Standard, M5
10× MTA Streifensicherung / Hochstromsicherung 40 A, 0200300

Häufige Fragen:

Was ist im Set enthalten?

Das Set enthält einen MTA Sicherungshalter und insgesamt 10 Stück 40A Streifensicherungen. Eine Sicherung wird im Halter eingesetzt, die weiteren neun dienen als Ersatz beziehungsweise Vorrat.

Ist der Sicherungshalter für 40A geeignet?

Ja. Der Sicherungshalter ist bis 125 A ausgelegt und kann mit den enthaltenen 40A Sicherungen verwendet werden.

Ist das Set für 12V geeignet?

Ja. Sicherungshalter und Sicherungen sind für Gleichspannungsanlagen bis 32 V DC ausgelegt und eignen sich damit für entsprechende 12-V-Bordnetze.

Kann das Set bei 24V verwendet werden?

Ja. Auch 24-V-DC-Systeme liegen innerhalb der maximal angegebenen Spannung von 32 V DC.

Welche Anschlüsse besitzt der Sicherungshalter?

Der Halter besitzt zwei M5-Schraubanschlüsse für entsprechend geeignete Ringkabelschuhe.

Welchen Lochabstand haben die Sicherungen?

Der Loch- beziehungsweise Bolzenabstand beträgt ungefähr 30 mm.

Wie groß sind die Streifensicherungen?

Die Sicherungen besitzen Abmessungen von ungefähr 41×11×0,15 mm.

Welche Herstellernummer hat die 40A Sicherung?

Die enthaltene MTA 40A Streifensicherung besitzt die Herstellernummer 0200300.

Sind MIDI und Mini-ANL immer identisch?

Nein. Obwohl im Handel ähnliche Sicherungen unter verschiedenen Bezeichnungen angeboten werden, können Abmessungen und elektrische Kennwerte voneinander abweichen. Vor einem Austausch sollten die technischen Daten verglichen werden.

Welchen Kabelquerschnitt benötige ich für 40A?

Der erforderliche Kabelquerschnitt lässt sich nicht allein anhand des Sicherungswertes bestimmen. Leitungslänge, Verlegeart, Umgebungstemperatur, Spannungsabfall und tatsächliche Strombelastung müssen ebenfalls berücksichtigt werden.

Warum ist der Halter mit 125A angegeben, obwohl 40A Sicherungen enthalten sind?

125 A bezeichnet die maximale Nennstrombelastbarkeit des Sicherungshalters. Die tatsächliche Absicherung des angebotenen Sets wird durch die eingesetzte 40A Sicherung bestimmt.

Ist der Sicherungshalter wasserdicht?

Nein. Der Halter besitzt die Schutzart IP40 und sollte in einem entsprechend geschützten Einbaubereich montiert werden.

Kann ich das Set im Wohnmobil oder Camper verwenden?

Ja, sofern eine 40A Absicherung technisch zur verwendeten Leitung, den angeschlossenen Komponenten und zum jeweiligen Stromkreis passt.

Warum werden 10 Sicherungen mitgeliefert?

Im Sicherungshalter wird jeweils nur eine Sicherung verwendet. Die weiteren neun 40A Sicherungen können als Ersatz oder Vorrat aufbewahrt werden.

Produkteigenschaft	Wert
Nennspannung:	32V
Sicherungsformat:	Streifensicherung
Stromart:	Gleichstrom (DC)
Nennstrom:	40A
Kontaktbeschichtung:	Verzinnt (Sn)
Entflammbarkeitsklasse:	UL94V-2
Gehäusematerial:	Polyamid (PA)
Schutzart:	IP40
Sicherungsgröße:	40mm
Leiterquerschnitt max.:	16mm²
Produktart:	Sicherungsset
Versandgewicht:	0,05 kg
Artikelgewicht:	0,05 kg
Inhalt:	1,00 Stück
