MIDI Sicherungshalter Set 40A 12V 24V M5 Standard | MTA + Mini-ANL

Artikelnummer: 01249-040
HAN: 01249-040
Kategorie: Streifensicherungssets (MIDI, MEGA, MegaCompact, ANL)
Hersteller: Impulse Innovation

Sicherungswert

5,49 €

5,49 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Sets

Beschreibung
Bewertungen

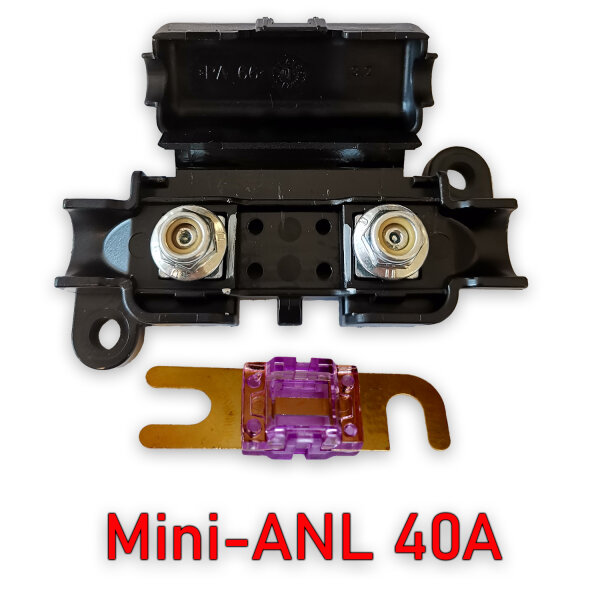

Dieses Set enthält einen MTA MidiVAL Sicherungshalter in der Ausführung Standard und eine Mini-ANL Sicherung mit 40 A. Halter und Sicherung passen zusammen, beide arbeiten mit M5 und 30 mm Lochabstand.

Der Halter ist von MTA, die Sicherung nicht: Mini-ANL ist die Bauform ohne Serienmarke. Ihre Kontaktlaschen sind offen U-förmig geschlitzt statt gebohrt, zum Wechseln müssen die Muttern deshalb nur gelöst und nicht abgenommen werden.

Technische Daten Sicherungshalter:

Hersteller: MTA
Herstellernummer: 0100360 / 0300360
Serie: MidiVAL
Ausführung: Standard, verschraubt
Aufnahme: MIDI- und Mini-ANL-Sicherungen mit 30 mm Lochabstand
Anschluss: 2 × M5 Schraubanschluss
Kabelquerschnitt: max. 16 mm²
Nennspannung: 32 V DC
Gehäuse: Polyamid PA66, Schwarz
Schutzart: IP40
Kontaktmaterial: Stahl, verzinnt
Abmessungen: 70 × 36 × 22 mm
Betriebstemperatur: -40 °C bis +125 °C

Technische Daten Sicherung:

Typ: Mini-ANL Sicherung, MIDI Sicherung, Hochstromsicherung
Herstellernummer: MAF-40
Nennstrom: 40 A
Nennspannung: 32 V DC
Kontakte: offene U-förmige Laschen, 5 mm Schlitzbreite
Befestigung: 2 × M5, 30 mm Lochabstand

Was dieses Set auszeichnet:

Halter und Sicherung aufeinander abgestimmt: gleiche Aufnahme, gleicher Lochabstand, nichts nachzumessen
40 A Absicherung: für entsprechend dimensionierte Batterie- und Versorgungsleitungen
Offene U-Laschen: zum Wechseln der Sicherung die Muttern nur lösen, nicht abnehmen
IP40 und verschraubt: für geschützte Einbaulagen im Fahrzeug oder Ausbau
Bis max. 16 mm²: Schraubanschlüsse für übliche Batterie- und Versorgungsleitungen

Typische Einsatzbereiche:

Batterie und Zweitbatterie: Hauptabsicherung entsprechend dimensionierter Leitungen
Wohnmobil und Camper: Bordelektrik, Ladegeräte und Versorgungsleitungen
Boot und Marine: abgesicherte 12V- und 24V-Stromkreise in geschützter Einbaulage
Solar- und Inselanlagen: Absicherung zwischen Batterie, Laderegler und Wechselrichter
Car-HiFi: Absicherung der Versorgungsleitung zu Endstufen
Fahrzeugausbau: ein fertiges Paar aus Halter und Sicherung statt zweier Einzelbestellungen

Beschreibung:

Ein Sicherungshalter und eine Sicherung müssen zueinander passen: Aufnahme, Lochabstand und Anschlussgewinde müssen stimmen. In diesem Set ist das erledigt, beide Teile sind aufeinander abgestimmt.

Der abgesicherte Wert kommt allein aus der Sicherung. Der Halter selbst führt keine Stromangabe, er gibt die Bauform vor: M5-Aufnahme mit 30 mm Lochabstand. Welcher Sicherungswert erforderlich ist, richtet sich nach dem zu schützenden Stromkreis, nicht nach dem Halter.

Entscheidend sind Leitungsquerschnitt, zulässige Strombelastbarkeit, Leitungslänge, Verlegeart und Einbausituation. Ist die Sicherung ausgelöst, wird sie gegen eine gleichwertige getauscht, nicht gegen eine stärkere.

Lieferumfang:

1 × MTA MidiVAL Sicherungshalter, Ausführung Standard
1 × Mini-ANL Sicherung 40 A
Kabel, Kabelschuhe und weiteres Anschlussmaterial gehören nicht zum Lieferumfang

Hinweise zur Auswahl und Verwendung:

Der Sicherungswert muss passend zur Leitung und zum angeschlossenen Stromkreis gewählt werden.
Nur für Gleichstromsysteme bis maximal 32 V DC verwenden.
IP40 bedeutet geschützte Einbaulage: nicht der Witterung oder direktem Spritzwasser aussetzen.
Vor Montage oder Austausch die Stromversorgung vollständig trennen.
Schraubverbindungen fest anziehen, Kontaktflächen müssen sauber, trocken und frei von Korrosion sein.
Eine ausgelöste Sicherung nicht durch einen höheren Sicherungswert ersetzen, ohne die Ursache geprüft zu haben.

Sicherheits- und Warnhinweise:

Nur bestimmungsgemäß und innerhalb der angegebenen elektrischen Grenzwerte verwenden.
Das Set ersetzt keine fachgerechte Dimensionierung von Leitungen und Stromkreisen.
Nicht für Netzspannung und nicht für Wechselstrom geeignet.
Vor Arbeiten an elektrischen Anlagen Batterie beziehungsweise Stromversorgung trennen.
Beschädigte, verformte oder thermisch verfärbte Sicherungen nicht weiterverwenden.
Sicherung niemals überbrücken, verändern oder manipulieren.
Von Kindern fernhalten.
