RL180 Trennrelais inkl. Montagezubehörkit für Kabel 8-25mm²
Details:
-
Typ: Trennrelais
-
Bezeichnung: RL180-MK-825
-
Nennspannung: 12V
-
Nennstrom: 100A
-
Spitzenstrom: 180A (bis 3 Sekunden)
-
Abmessungen (LxHxB): 45 × 45 × 45 mm
-
Anschlüsse: 2x Schraube M6 & 2x Flachstecker 6,3 mm
-
Befestigung: Haltelasche zur Schraubmontage
-
Schaltweise: Benötigt D+ Schaltsignal
-
Passend für Kabelquerschnitte: AWG8 (8mm²), 10mm², 16mm², 20mm², AWG4 (22mm²), 25mm²
Eigenschaften:
- Hochleistungs-Trennrelais mit 100A Nennstrom
- Spitzenstrom von bis zu 180A für kurze Lastspitzen
- Einfache Montage durch M6-Schraubanschlüsse und Flachstecker
- Universelle Befestigung dank stabiler Haltelasche
- Passend für eine Vielzahl von Kabelquerschnitten
- Schaltet über das D+ Signal der Lichtmaschine
Anwendungsbereiche:
- Trennung und Schutz von Batteriekreisen in Fahrzeugen
- Zusatzbatterien in Wohnmobilen, Booten und Offroad-Fahrzeugen
- Optimale Energieverteilung in Solaranlagen und Versorgungsnetzen
- Verwendung in KFZ, LKW, Campingfahrzeugen und Yachten
Beschreibung:
Das RL180 Trennrelais ist die ideale Lösung für eine sichere und zuverlässige Trennung von Batteriekreisen in Fahrzeugen.
Es arbeitet mit einer Nennspannung von 12V und kann einen Strom von bis zu 100A dauerhaft sowie 180A für kurzzeitige Lastspitzen schalten.
Durch die Steuerung über das D+-Signal der Lichtmaschine schaltet das Relais automatisch und verhindert eine ungewollte Entladung der Starterbatterie.
Dank der robusten Bauweise und der kompakten Abmessungen (45x45x45mm) lässt sich das Relais platzsparend installieren. Die Montage erfolgt sicher über eine Haltelasche,
und der Anschluss erfolgt über M6-Schraubkontakte sowie 6,3 mm Flachstecker. Das beiliegende Montagezubehörset sorgt für eine saubere und professionelle Verlegung der Kabel im Fahrzeuginnenraum.
Verwendungshinweise:
- Relais nur mit geeigneten Kabelquerschnitten verwenden
- Montage an einer gut belüfteten Stelle im Fahrzeug
- Alle Verbindungen vor Inbetriebnahme auf festen Sitz prüfen
- Das D+ Signal der Lichtmaschine zur korrekten Schaltung nutzen
Sicherheits & Warnhinweise:
- Installation nur durch fachkundige Personen oder Fachwerkstätten
- Hochstromverbindungen immer mit geeigneten Schutzmaßnahmen versehen
- Kurzschluss- und Überlastgefahr bei falscher Verdrahtung
- Vor Montage Batterie abklemmen, um elektrische Schäden zu vermeiden

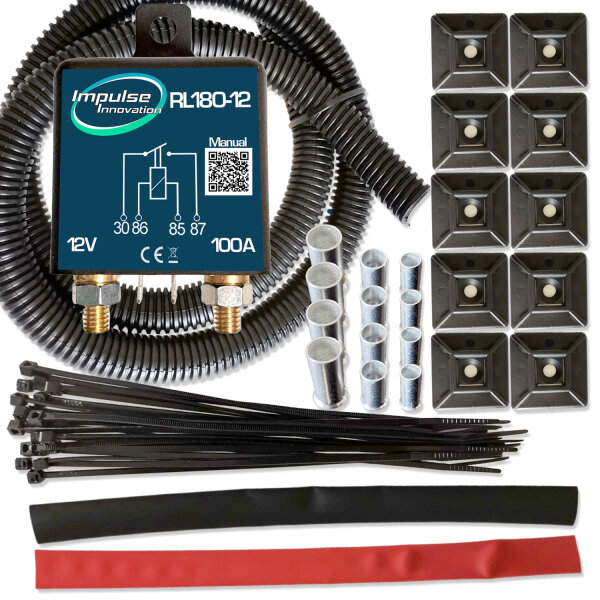

Lieferumfang:
- 1x Impulse RL180 Trennrelais
- 20x Kabelbinder
- 10x Klebesockel für Kabelbinder
- 1x 1m Wellrohr geschlitzt
- 1x 0,25m Schrumpfschlauch rot
- 1x 0,25m Schrumpfschlauch schwarz
- 4x Adernendhülse bis 10mm²
- 4x Adernendhülse bis 16mm²
- 4x Adernendhülse bis 25mm²
| Versandgewicht: |
0,17 kg
|
| Artikelgewicht: |
0,17 kg
|
| Inhalt: |
1,00 Stück
|
