KFZ Flachstecksicherung ATO / ATC | Auto-Sicherung 1-40 A | 12 V / 24 V | 32 V DC | MTA UniVAL

Die KFZ Flachstecksicherung in Standard-Baugröße schützt elektrische Leitungen und Verbraucher vor Überstrom und Kurzschluss. Sie passt in Sicherungshalter und Sicherungskästen für ATO-, ATC- und Standard-Flachsicherungen.

Je nach Auswahl ist die Auto-Sicherung von 1 A bis 40 A erhältlich. Die genormte Farbcodierung erleichtert die schnelle Zuordnung des Sicherungswertes. Geeignet für 12-V- und 24-V-Bordnetze in Fahrzeugen, Wohnmobilen, Motorrädern, Booten, Landmaschinen und anderen Gleichstromanlagen bis maximal 32 V DC.

Hersteller: MTA
Serie: UniVAL®
Typ: KFZ Flachstecksicherung, Auto-Sicherung, Standard-Flachsicherung, ATO-Sicherung, ATC-Sicherung, Schmelzsicherung
Baugröße: Standard Blade Fuse / ATO-ATC-Baugröße
Nennstrom: 1-40 A, je nach Auswahl
Nennspannung: 32 V DC
Geeignete Bordnetze: 12 V und 24 V DC
Abmessungen: ca. 19 × 6,5 × 20 mm
Anschluss: 2 Flachkontakte
Gehäusematerial: glasfaserverstärktes PBT, PBT-GF20
Kontaktmaterial: Zinklegierung
Kontaktoberfläche: unbehandelt oder verzinnt, abhängig von der Ausführung
Temperaturbereich: -40 °C bis +125 °C
Ausschaltvermögen: 1.000 A
Norm: ISO 8820-3, Typ C
Vibrationsprüfung: nach ISO 16750-3, Test IV

Varianten, Farben und technische Werte:

Nennstrom	Farbe	Herstellernummern	Erwarteter Spannungsabfall	i²t
1 A	Schwarz	0600380 / 0700380	105 mV	2 A²s
2 A	Grau	0600390 / 0700390	142 mV	157 A²s
3 A	Violett	0600400 / 0700300	135 mV	200 A²s
4 A	Pink	0600401 / 0700301	126 mV	205 A²s
5 A	Hellbraun	0600410 / 0700310	119 mV	218 A²s
7,5 A	Braun	0600420 / 0700320	139 mV	304 A²s
10 A	Rot	0600430 / 0700330	112 mV	320 A²s
15 A	Blau	0600440 / 0700340	104 mV	480 A²s
20 A	Gelb	0600450 / 0700350	117 mV	720 A²s
25 A	Natur / Weiß	0600460 / 0700360	104 mV	1.155 A²s
30 A	Grün	0600470 / 0700370	103 mV	1.843 A²s
40 A	Orange	0600375 / 0700375	101 mV	2.880 A²s

Hinweis zu i²t: Das Joule-Integral beschreibt die während des Abschaltvorgangs durchgelassene elektrische Belastung. Die angegebenen Werte wurden aus der Prüfung des Ausschaltvermögens ermittelt.

Auslösezeiten bei Überstrom:

Strom in Prozent des Nennstroms	Minimale Zeit	Maximale Zeit
110 %	360.000 s	unbegrenzt
135 %	0,75 s	600 s
160 %	0,25 s	50 s
200 %	0,15 s	5 s
350 %	0,04 s	0,5 s
600 %	0,02 s	0,1 s

Hinweis: Die Auslösezeiten gelten für die Prüfung bei 23 °C in einem ISO-Prüfmodul. Umgebungstemperatur, Sicherungshalter, Leitungsquerschnitt und Einbausituation können das tatsächliche Verhalten beeinflussen.

Eigenschaften:

Standard-KFZ-Flachsicherung für ATO- und ATC-kompatible Sicherungshalter
Auswahl von 1 A bis 40 A für unterschiedliche Leitungen und Verbraucher
Genormte Farbcodierung nach Sicherungswert
Schützt elektrische Stromkreise vor Überlast und Kurzschluss
Geeignet für 12-V- und 24-V-Gleichstromanlagen
Temperaturbereich von -40 °C bis +125 °C
Ausschaltvermögen bis 1.000 A
Kompakte, weitverbreitete Bauform für Sicherungskästen und einzelne Sicherungshalter
Nach dem Auslösen einfach gegen eine Sicherung mit identischem Nennstrom austauschbar

Anwendungsbereiche:

PKW und Transporter: Beleuchtung, Radio, Steckdosen, Steuerungen und nachgerüstete Verbraucher
Motorrad und Roller: Bordelektrik, Beleuchtung und Zubehör
Wohnmobil und Camper: 12-V-Verbraucher, Pumpen, Lüfter, Ladegeräte und Beleuchtung
Lkw und Nutzfahrzeuge: 24-V-Bordnetze und elektrische Zusatzgeräte
Landmaschinen und Baumaschinen: Beleuchtung, Steuerungen und elektrische Anbaugeräte
Boot und Marine: geschützte 12-V- oder 24-V-Stromkreise in geeigneten Sicherungshaltern
Werkstatt, Maschinen und Geräte: Gleichstromkreise bis maximal 32 V DC
Batterie- und Solarsysteme: einzelne Niedervolt-Stromkreise, sofern Spannung, Strom, Leitung und Sicherungshalter passend ausgelegt sind

Beschreibung:

Die MTA UniVAL® KFZ Flachstecksicherung entspricht der verbreiteten Standard-Baugröße für ATO- und ATC-Sicherungshalter. Sie wird zum Schutz von Leitungen und elektrischen Verbrauchern in Fahrzeugen und anderen Niedervolt-Gleichstromanlagen eingesetzt.

Bei einer Überlast oder einem Kurzschluss schmilzt das Sicherungselement und unterbricht den betroffenen Stromkreis. Dadurch werden Leitungen und angeschlossene Komponenten vor unzulässig hoher Strombelastung geschützt. Die Sicherung ist nicht rückstellbar und muss nach dem Auslösen ersetzt werden.

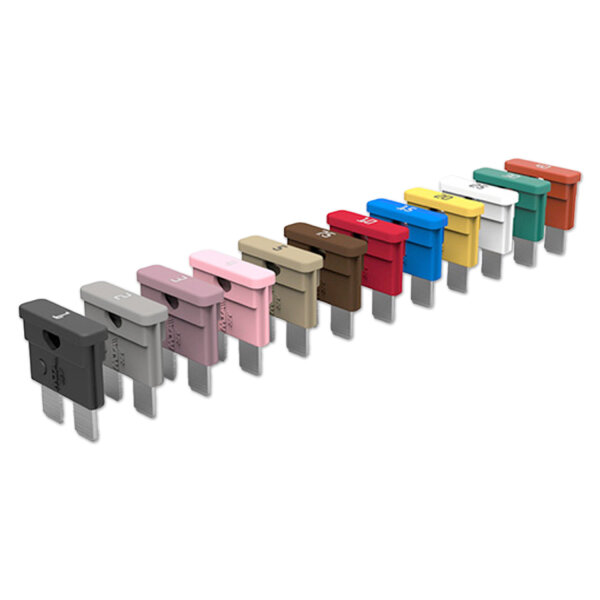

Die Varianten von 1 A bis 40 A sind anhand ihrer international üblichen Gehäusefarben leicht zu unterscheiden. Damit eignet sich die Flachsicherung sowohl als Ersatz für eine ausgelöste Auto-Sicherung als auch für den Aufbau neuer abgesicherter Stromkreise.

Die Nennspannung beträgt 32 V DC. Damit kann die Sicherung in 12-V- und 24-V-Bordnetzen verwendet werden. Entscheidend für die Auswahl ist jedoch nicht nur der Verbraucher: Der Sicherungswert muss vor allem zum verwendeten Leitungsquerschnitt, zur Leitungslänge und zur zulässigen Belastbarkeit des Sicherungshalters passen.

Verwendungshinweise:

Elektrische Anlage vor Einbau oder Austausch vollständig spannungslos schalten
Sicherungswert entsprechend Leitungsquerschnitt, Leitungslänge und angeschlossenem Verbraucher auswählen
Nur in passenden Sicherungshaltern für Standard-, ATO- oder ATC-Flachsicherungen verwenden
Sicherung vollständig und fest in den Sicherungshalter einsetzen
Ausgelöste Sicherungen ausschließlich durch eine Sicherung gleicher Baugröße und gleichen Nennstroms ersetzen
Niemals einen höheren Sicherungswert einsetzen, ohne die zulässige Belastbarkeit der Leitung zu prüfen
Bei wiederholtem Auslösen zuerst die Ursache wie Kurzschluss, beschädigte Leitung oder überlasteten Verbraucher beheben
In feuchten oder verschmutzten Bereichen nur innerhalb eines entsprechend geschützten Sicherungshalters verwenden

Sicherheits- und Warnhinweise:

Nur in Gleichstromanlagen bis maximal 32 V DC verwenden
Die Sicherung schützt in erster Linie die angeschlossene Leitung und muss passend zur Leitungsbelastbarkeit dimensioniert werden
Ein zu hoher Sicherungswert kann zu Überhitzung, Kabelschäden oder Brand führen
Keine ausgelösten Sicherungen überbrücken, reparieren oder durch Metallgegenstände ersetzen
Beschädigte, verformte oder korrodierte Sicherungen und Sicherungshalter nicht weiterverwenden
Installation und Fehlersuche bei unbekannter Bordnetzstruktur durch fachkundige Personen durchführen lassen
Außerhalb der Reichweite von Kindern aufbewahren

Lieferumfang:

1x MTA UniVAL® KFZ Flachstecksicherung in ausgewählter Stromstärke

FAQ zur KFZ Flachstecksicherung:

Welche Baugröße hat diese Auto-Sicherung?
Es handelt sich um eine Standard-KFZ-Flachstecksicherung in der verbreiteten ATO- beziehungsweise ATC-Baugröße. Sie ist größer als Mini- und Micro-Flachsicherungen.

Ist die Flachstecksicherung für 12 V und 24 V geeignet?
Ja. Die Nennspannung beträgt 32 V DC, sodass die Sicherung in üblichen 12-V- und 24-V-Gleichstromnetzen eingesetzt werden kann.

Welchen Sicherungswert benötige ich?
Der Sicherungswert richtet sich nach dem Leitungsquerschnitt, der Leitungslänge, dem angeschlossenen Verbraucher und dem verwendeten Sicherungshalter. Die Sicherung darf nicht höher gewählt werden, als es die Leitung sicher zulässt.

Kann ich eine 10-A-Sicherung durch eine 15-A-Sicherung ersetzen?
Nicht ohne technische Prüfung. Ein höherer Sicherungswert kann dazu führen, dass die Leitung bei Überlast zu heiß wird. Eine ausgelöste Sicherung sollte grundsätzlich durch den vorgesehenen Wert ersetzt werden.

Was bedeuten die unterschiedlichen Farben?
Jede Farbe steht für einen bestimmten Nennstrom. Beispielsweise ist 10 A rot, 15 A blau, 20 A gelb, 30 A grün und 40 A orange.

Kann eine ausgelöste Flachstecksicherung wiederverwendet werden?
Nein. Es handelt sich um eine Schmelzsicherung. Nach dem Auslösen muss sie durch eine neue Sicherung gleicher Baugröße und Stromstärke ersetzt werden.

Ist die Sicherung wasserdicht?
Nein. Die Sicherung selbst besitzt kein wasserdichtes Gehäuse. In feuchten Bereichen muss sie in einem geeigneten geschützten Sicherungshalter oder Sicherungskasten montiert werden.

Produkteigenschaft	Wert
Nennspannung:	32V
Sicherungsformat:	Standard Flachstecksicherung
Farbe:	Weiß Schwarz Beige Violett Braun Orange Rot Grün Pink Grau
Stromart:	Gleichstrom (DC)
Nennstrom:	2A 7,5A 5A 4A 3A 1A 40A 30A 25A 20A 15A 10A
Sicherungswert:	15A 20A 40A 30A 1A 2A 3A 4A 5A 7,5A 10A 25A
Sicherungsgröße:	19mm
Produktart:	Sicherung
Auslösecharakteristik:	Träge
Auslösestrom:	1A 2A 3A 4A 5A 7,5A 10A 15A 20A 25A 30A 40A
Versandgewicht:	0,01 kg
Artikelgewicht:	0,01 kg
Inhalt:	1,00 Stück
