MIDI MEGA Sicherungshalter Set 3-fach 2x MEGA 1x MIDI 12V 24V | MTA

MIDI MEGA Sicherungshalter Set 3-fach 2x MEGA 1x MIDI 12V 24V | MTA

Artikelnummer: 01770
GTIN: 0725844098081
HAN: FDS-MG2-MD1
Kategorie: Midi (MIDI/Mini-ANL/MidiVAL/BF1/ANS)
Hersteller: MTA

21,49 €

21,49 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

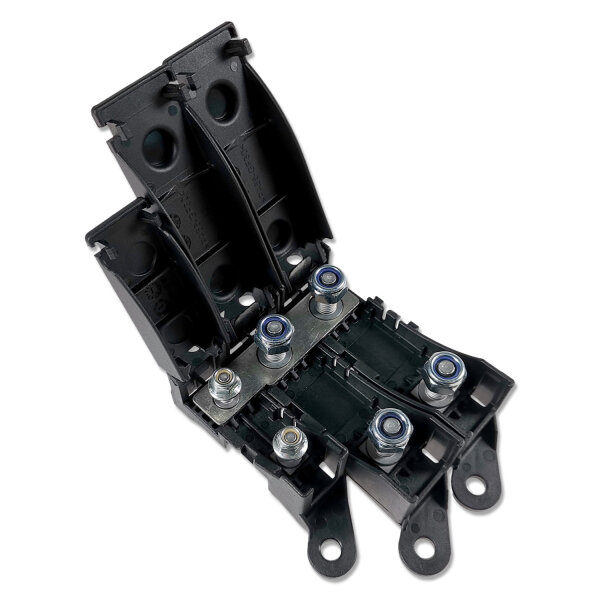

Dieses Set macht aus einzelnen Sicherungshaltern eine Sicherungsleiste mit 3 Plätzen. Enthalten sind 3 anreihbare Sicherungshalter in der Belegung 2x MegaVAL + 1x MidiVAL und die dazu passende MTA Sammelschiene 0301511, die die Einspeiseseite aller Halter verbindet.

Die Belegung ist 2 × MegaVAL + 1 × MidiVAL. Jeder Platz behält die Sicherungsgröße seines eigenen Halters, es ist also kein Mehrfachhalter in einem Gehäuse, sondern eine Reihe aus Einzelhaltern.

Belegung der Plätze:

2 × MegaVAL-Platz: nimmt MEGA-, MegaVAL- und PowerVAL-Sicherungen auf, Anschluss M8
1 × MidiVAL-Platz: nimmt MIDI-, Mini-ANL- und Streifensicherungen auf, Anschluss M5

Technische Daten:

Hersteller: MTA
Herstellernummer Set: FDS-MG2-MD1
Typ: Sicherungsverteiler, Sicherungsleiste, Sicherungshalter Set, KFZ Sicherungsverteiler
Plätze: 3
Belegung: 2 × MegaVAL + 1 × MidiVAL
Sammelschiene: 0301511, 71,8 × 17 mm, Material Cu-Sn (verzinntes Kupfer)
Bohrungen der Schiene: 1 × Ø 9,5 mm und 2 × Ø 13 mm
Nennspannung: 32 V DC
Gehäuse der Halter: PA66-GF30 (glasfaserverstärktes Polyamid), Schwarz
Schutzart: IP20
Bauform: anreihbar, modular erweiterbar

Was dieses Set auszeichnet:

3 Plätze mit gemeinsamer Einspeisung: ein Anschluss versorgt alle abgesicherten Kreise
Belegung 2x MegaVAL + 1x MidiVAL: jeder Platz nimmt die Sicherungsgröße seines Halters auf
Aus Einzelhaltern aufgebaut: erweiterbar, und ein Halter lässt sich einzeln tauschen
Passende Schiene liegt bei: Lochbild und Abstände stimmen, es ist nichts anzupassen
Für 12V und 24V: einsetzbar in Gleichstromsystemen bis maximal 32 V DC

Typische Einsatzbereiche:

Wohnmobil und Camper: zentrale Absicherung mehrerer Verbraucherkreise
Zweitbatterie und Bordnetz: Verteilung hinter Trennrelais oder Ladebooster
Solar- und Inselanlagen: mehrere abgesicherte Abgänge von einer Batterie
Boot und Marine: abgesicherte 12V- und 24V-Kreise in geschützter Einbaulage
Car-HiFi: Endstufen und Zusatzverbraucher getrennt absichern
Fahrzeugausbau: ein definierter Verteilerpunkt statt mehrerer Einzelhalter

Beschreibung:

Anreihbare Sicherungshalter lassen sich mechanisch aneinandersetzen. Verbunden werden sie elektrisch aber erst durch eine Sammelschiene, die über die Einspeiseseite gelegt und mit verschraubt wird. Erst dann versorgt ein Anschluss alle Plätze.

MTA kodiert die Belegung in der Bezeichnung der Schiene: eine 5 steht für einen MidiVAL-Platz, eine 8 für einen MegaVAL-Platz. Die Schiene 0301511 in diesem Set ist damit 3-wegig mit der Belegung 2 × MegaVAL + 1 × MidiVAL.

Zu den Haltern gehört keine Stromangabe. Abgesichert wird jeder Kreis allein durch die eingesetzte Sicherung; welcher Wert erforderlich ist, richtet sich nach Leitungsquerschnitt, zulässiger Strombelastbarkeit, Leitungslänge und Verlegeart.

Lieferumfang:

2 × MTA MegaVAL Sicherungshalter 01185, anreihbar (0101498 / 0301498)
1 × MTA MidiVAL Sicherungshalter 01262, anreihbar (0101499 / 0301499)
1 × MTA Sammelschiene 0301511, 2 × MegaVAL + 1 × MidiVAL
Ohne Sicherungen, diese werden passend zu den abzusichernden Stromkreisen gewählt
Kabel, Kabelschuhe und weiteres Anschlussmaterial gehören nicht zum Lieferumfang

Hinweise zur Auswahl und Verwendung:

Je Platz nur Sicherungen der passenden Bauform einsetzen, siehe Belegung oben.
Der Sicherungswert muss passend zur jeweiligen Leitung und zum Stromkreis gewählt werden.
Nur für Gleichstromsysteme bis maximal 32 V DC verwenden.
IP20 bedeutet geschützte Einbaulage: nicht der Witterung oder direktem Spritzwasser aussetzen.
Vor Montage oder Austausch die Stromversorgung vollständig trennen.
Die Sammelschiene liegt auf der Einspeiseseite und wird mit den Anschlussschrauben der Halter verschraubt.
Schraubverbindungen fest anziehen, Kontaktflächen müssen sauber, trocken und frei von Korrosion sein.

Sicherheits- und Warnhinweise:

Nur bestimmungsgemäß und innerhalb der angegebenen elektrischen Grenzwerte verwenden.
Das Set ersetzt keine fachgerechte Dimensionierung von Leitungen und Stromkreisen.
Die gemeinsame Einspeisung muss ihrerseits abgesichert und für die Summe der Ströme ausgelegt sein.
Nicht für Netzspannung und nicht für Wechselstrom geeignet.
Vor Arbeiten an elektrischen Anlagen Batterie beziehungsweise Stromversorgung trennen.
Sicherungen niemals überbrücken, verändern oder manipulieren.
Von Kindern fernhalten.

Häufige Fragen:

Sind Sicherungen enthalten?

Nein. Geliefert werden die Halter und die Sammelschiene. Die Sicherungen werden passend zu den abzusichernden Stromkreisen gewählt und getrennt bestellt.

Welche Sicherungen passen?

Je nach Platz unterschiedlich, siehe Belegung oben. Auf den MegaVAL-Plätzen MEGA-, MegaVAL- und PowerVAL-Sicherungen mit M8. Auf den MidiVAL-Plätzen MIDI-, Mini-ANL- und Streifensicherungen mit M5.

Lässt sich das Set später erweitern?

Die Halter sind anreihbar, es kommt aber auf die Sammelschiene an: sie hat genau 3 Plätze. Für mehr Plätze wird eine längere Schiene mit passender Belegung benötigt.

Wofür ist die Sammelschiene da?

Sie verbindet die Einspeiseseite aller Halter, sodass ein Anschluss alle Plätze versorgt. Ohne sie wären es einzelne Halter, die jeweils eigen angeschlossen werden müssten.

Produkteigenschaft	Wert
Nennspannung:	32V
Sicherungsformat:	MegaVAL Sicherung MidiVAL Sicherung
Farbe:	Schwarz
Stromart:	Gleichstrom (DC)
Kontaktmaterial:	Stahl
Entflammbarkeitsklasse:	UL94-HB
Gehäusematerial:	Polyamid (PA)
Schutzart:	IP20
Sicherungsgröße:	40mm 68.6mm
Produktart:	Sicherungshalter
Kontaktbeschichtung:	Zink-Nickel (ZnNi)
Versandgewicht:	0,17 kg
Artikelgewicht:	0,17 kg
Inhalt:	1,00 Stück
