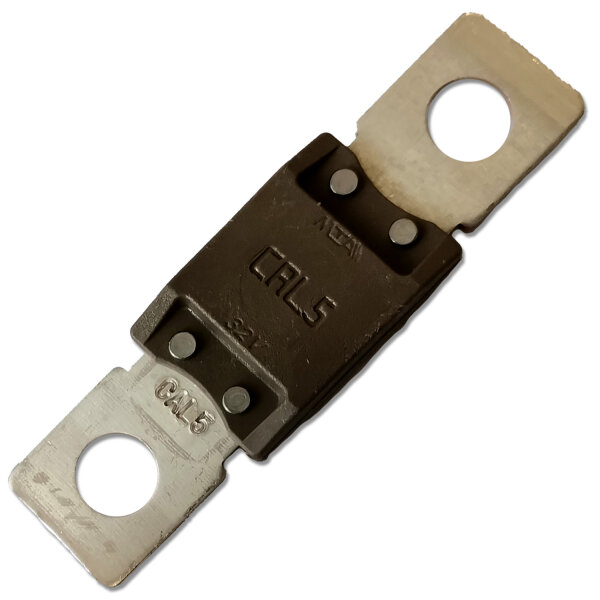

MEGA Sicherung CAL5 700-1200A 12V 24V Batteriesicherung | MTA PowerVAL

Artikelnummer: 01285-CAL5
GTIN: 8010266112517
HAN: 0601700
Kategorie: Streifensicherungen
Hersteller: MTA

Sicherungswert

5,82 €

5,82 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Die POWERVAL Sicherung CAL5 für 700 bis 1200 A schützt Batterie- und Hauptleitungen in 12V- und 24V-Gleichstromsystemen dort, wo die Ströme über den Bereich einer MegaVAL hinausgehen. Die verschraubte Streifensicherung mit M8-Anschluss ist für Nutzfahrzeuge, Boote, Solaranlagen, Maschinen und andere Niedervolt-DC-Anlagen mit sehr hohem Strombedarf ausgelegt.

PowerVAL hat dieselbe Form und dieselben Abmessungen wie die MegaVAL und lässt sich deshalb in denselben Sicherungshaltern verwenden. MTA gibt für die Reihe einen optimierten Widerstandswert und damit einen möglichst geringen Spannungsabfall auf der Leitung an, dazu eine hohe Belastbarkeit bei kurzzeitigen Leistungsspitzen.

Technische Daten:

Hersteller: MTA
Herstellernummer: 0601700 / 0701700
Serie: PowerVAL®
Typ: POWERVAL Sicherung, Hochstromsicherung, Streifensicherung, Batteriesicherung, KFZ Sicherung, Schraubsicherung
Sicherungswert: CAL5
Strombereich: 700 bis 1200 A
Nennspannung: 32 V DC
Geeignet für: 12V- und 24V-Gleichstromsysteme
Ausschaltvermögen: 2.000 A bei 32 V DC
Spannungsabfall: ca. 30 mV (gemessen bei 180 A)
Kaltwiderstand: ca. 0,1 mΩ
i²t-Wert: ca. 792.000 A²s
Farbe: Weizengrau
Stromart: Gleichstrom DC
Gehäusematerial: PA6T/66-GF30 (glasfaserverstärktes Polyamid, Brandklasse V0)
Kontaktmaterial: Kupfer
Kontaktbeschichtung: verzinnt
Befestigung: 2 × M8
Anzugsdrehmoment: 12 ±1 Nm
Bohrungsdurchmesser: ca. 8,5 mm
Lochabstand: ca. 50,8 mm
Abmessungen (L×H×B): ca. 68,6 × 16,3 × 10,6 mm
Bauform: identisch zur MegaVAL, in denselben Haltern verwendbar
Temperaturbereich: -40 °C bis +125 °C
Norm: ISO 8820-5

Was diese POWERVAL Sicherung auszeichnet:

Sicherungswert CAL5: ausgelegt für 700 bis 1200 A und damit für Stromkreise oberhalb des MegaVAL-Bereichs
Optimierter Widerstandswert: MTA gibt für die Reihe einen möglichst geringen Spannungsabfall auf der Leitung an
Hohe Belastbarkeit bei Leistungsspitzen: ausgelegt für Stromkreise mit kurzzeitig sehr hohen Lasten
Baugleich zur MegaVAL: gleiche Form und Abmessungen, in denselben Sicherungshaltern verwendbar
Für 12V und 24V: einsetzbar in Gleichstromsystemen bis maximal 32 V DC
M8-Schraubanschluss: belastbare elektrische und mechanische Verbindung bei großen Leitungsquerschnitten
Kontaktmaterial Kupfer, verzinnt: geringer Übergangswiderstand und Schutz gegen Korrosion
PA6T/66-GF30-Gehäuse: glasfaserverstärkt, form- und temperaturbeständig von -40 °C bis +125 °C
Farbkennung Weizengrau: Sicherungsgröße bleibt auch im eingebauten Zustand erkennbar

Typische Einsatzbereiche:

Große Batteriebänke: Absicherung von Hauptleitungen mit sehr großem Querschnitt
Wechselrichter und Ladetechnik: leistungsstarke DC-Komponenten in Insel- und Bordnetzen
Lkw und Nutzfahrzeuge: 24V-Bordnetze, Nebenantriebe und elektrische Zusatzsysteme
Boot und Marine: Bordnetz, Batteriebank und Verbraucher mit hohem Anlaufstrom
Solar und Speicher: Niedervolt-Batteriestromkreise und zentrale DC-Verteilungen
Land- und Baumaschinen: Hauptstromkreise, Steuerungen und leistungsstarke Verbraucher
Car-HiFi: sehr leistungsstarke Endstufen und zentrale Stromverteiler

Beschreibung:

Eine POWERVAL Sicherung CAL5 sichert Gleichstromkreise ab, deren Ströme über den Bereich einer MegaVAL hinausgehen. Die Größe CAL5 ist für 700 bis 1200 A vorgesehen. Die Streifensicherung wird mit zwei M8-Schraubanschlüssen befestigt und ermöglicht dadurch eine dauerhaft belastbare Kontaktierung auch bei sehr großen Leitungsquerschnitten.

Mit einer maximalen Betriebsspannung von 32 V DC eignet sich die Sicherung für 12V- und 24V-Bordnetze. Typische Anwendungen sind Hauptleitungen großer Batteriebänke, Zuleitungen zu Wechselrichtern und Ladetechnik, zentrale Stromverteiler sowie leistungsstarke Verbraucher in Nutzfahrzeugen, Booten, Solaranlagen und Maschinen.

Welcher Sicherungswert tatsächlich erforderlich ist, richtet sich immer nach dem zu schützenden Stromkreis. Entscheidend sind vor allem Leitungsquerschnitt, zulässige Strombelastbarkeit, Leitungslänge, Verlegeart und Einbausituation. Der angegebene Strombereich beschreibt den Einsatzbereich der Baugröße, ersetzt aber keine Auslegung der Anlage.

Hinweise zur Auswahl und Verwendung:

Der Sicherungswert muss passend zur Leitung und zum angeschlossenen Stromkreis gewählt werden.
Nur für Gleichstromsysteme bis maximal 32 V DC verwenden.
Nur in einem geeigneten MegaVAL- oder PowerVAL-Sicherungshalter verwenden.
Vor dem Austausch Bauform, Abmessungen, Lochabstand und Befestigung prüfen.
Vor Montage oder Austausch die Stromversorgung vollständig trennen.
Kontaktflächen müssen sauber, trocken und frei von Korrosion sein.
Schraubverbindungen fest anziehen, ohne Sicherung oder Halter mechanisch zu beschädigen.
Bei diesen Strömen sind Leitungsquerschnitt, Kabelschuhe und Kontaktflächen ebenso sorgfältig auszulegen wie die Sicherung selbst.
Eine ausgelöste Sicherung nicht durch eine größere ersetzen, ohne die Ursache geprüft zu haben.

Sicherheits- und Warnhinweise:

Nur bestimmungsgemäß und innerhalb der angegebenen elektrischen Grenzwerte verwenden.
Die Sicherung ersetzt keine fachgerechte Dimensionierung von Leitungen und Stromkreisen.
Nicht für Netzspannung und nicht für Wechselstrom geeignet.
Vor Arbeiten an elektrischen Anlagen Batterie beziehungsweise Stromversorgung trennen.
Beschädigte, verformte oder thermisch verfärbte Sicherungen nicht weiterverwenden.
Sicherung niemals überbrücken, verändern oder manipulieren.
Arbeiten an Anlagen mit derart hohen Strömen gehören in fachkundige Hände.
Von Kindern fernhalten.

Lieferumfang:

1 × POWERVAL Sicherung CAL5, weizengrau

Häufige Fragen:

Was bedeutet CAL5?

CAL5 ist keine einzelne Ampere-Angabe, sondern eine Baugröße der PowerVAL-Reihe. Sie ist für einen Strombereich von 700 bis 1200 A vorgesehen. Welcher Wert im konkreten Fall passt, ergibt sich aus der Auslegung des Stromkreises.

Passt die Sicherung in einen MegaVAL-Halter?

Ja. PowerVAL hat laut MTA dieselbe Form und dieselben Abmessungen wie die MegaVAL und ist in denselben Haltern verwendbar. Lochabstand und Anschlussart sollten vor dem Einbau trotzdem geprüft werden.

Worin unterscheidet sich PowerVAL von MegaVAL?

PowerVAL deckt deutlich höhere Ströme ab und wird in CAL-Baugrößen statt in Ampere-Werten geführt. MTA gibt für die Reihe zusätzlich einen optimierten Widerstandswert und damit einen möglichst geringen Spannungsabfall an.

Ist die Sicherung für 12V und 24V geeignet?

Ja. Die Sicherung ist für Gleichstromsysteme bis maximal 32 V DC ausgelegt und damit für übliche 12V- und 24V-Bordnetze geeignet.

Wie wähle ich den richtigen Sicherungswert?

Der Sicherungswert richtet sich in erster Linie nach der zulässigen Belastbarkeit der zu schützenden Leitung und dem angeschlossenen Verbraucher. Eine Sicherung darf nicht allein anhand der maximalen Leistung eines Gerätes ausgewählt werden.
