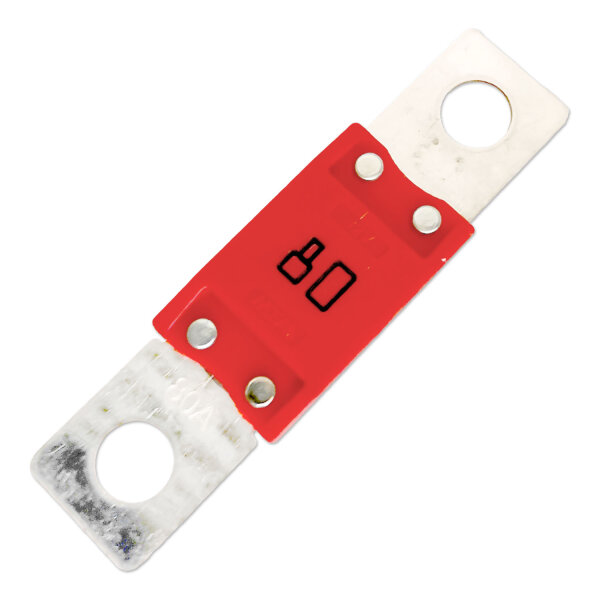

MEGACOMPACT Sicherung 80A 12V 24V träge M6 Batteriesicherung | MTA

Artikelnummer: 01361-080
GTIN: 8010266216635
HAN: 0615080
Kategorie: Sicherungen
Hersteller: MTA

Sicherungswert

4,59 €

4,59 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Die 80A MEGACOMPACT Sicherung für 12V- und 24V-Gleichstromsysteme schützt Batterie-, Haupt- und Versorgungsleitungen vor Überstrom und Kurzschluss. Die verschraubte Streifensicherung mit M6-Anschluss braucht bei vergleichbarer Strombelastbarkeit rund 30 % weniger Bauraum als eine MegaVAL und eignet sich damit für beengte Einbausituationen in Fahrzeugen, Wohnmobilen, Booten und Maschinen.

Die träge Auslösecharakteristik ermöglicht den Einsatz in Stromkreisen, in denen kurzzeitig erhöhte Einschalt- oder Lastströme auftreten können. Die kompakte Bauform mit 42 mm Lochabstand verbindet eine hohe Strombelastbarkeit mit einer mechanisch stabilen Schraubverbindung.

Technische Daten:

Hersteller: MTA
Herstellernummer: 0615080 / 0715080
Serie: MegaCompact
Typ: MEGACOMPACT Sicherung, Hochstromsicherung, Streifensicherung, Batteriesicherung, KFZ Sicherung, Schraubsicherung
Sicherungswert: 80A
Nennstrom: 80 A
Nennspannung: 32 V DC
Geeignet für: 12V- und 24V-Gleichstromsysteme
Auslösecharakteristik: träge
Ausschaltvermögen: 2.000 A bei 32 V DC
Spannungsabfall: ca. 100 mV
Kaltwiderstand: ca. 0,7 mΩ
i²t-Wert: ca. 32.000 A²s
Farbe: Rot
Stromart: Gleichstrom DC
Gehäusematerial: PA66-GF25 (glasfaserverstärktes Polyamid)
Kontaktmaterial: Kupfer
Kontaktbeschichtung: verzinnt
Befestigung: 2 × M6
Anzugsdrehmoment: 9 ±1 Nm
Bohrungsdurchmesser: ca. 6,5 mm
Lochabstand: ca. 42 mm
Abmessungen (L×H×B): ca. 55 × 13 × 7,8 mm
Temperaturbereich: -40 °C bis +125 °C
Norm: ISO 8820-5, Abmessungen bauformbedingt abweichend

Was diese MEGACOMPACT Sicherung auszeichnet:

80A Hochstromabsicherung: für entsprechend dimensionierte Batterie-, Haupt- und Versorgungsleitungen
Rund 30 % weniger Bauraum: deutlich kompakter als eine MegaVAL bei vergleichbarem Strom
Träge Auslösecharakteristik: toleriert kurzzeitige Stromspitzen innerhalb der vorgesehenen Kennlinie
Für 12V und 24V: einsetzbar in Gleichstromsystemen bis maximal 32 V DC
M6-Schraubanschluss: belastbare elektrische und mechanische Verbindung im passenden Sicherungshalter
42 mm Lochabstand: passend für MegaCompact-Sicherungshalter
Verzinnte Kupferkontakte: geringer Übergangswiderstand und Schutz gegen Korrosion
PA66-GF25-Gehäuse: glasfaserverstärkt, form- und temperaturbeständig von -40 °C bis +125 °C
Farbkennung Rot: Sicherungswert bleibt auch im eingebauten Zustand erkennbar

Typische Einsatzbereiche:

Beengte Einbausituationen: überall dort, wo eine MegaVAL zu groß baut
Batterie und Zweitbatterie: Absicherung entsprechend dimensionierter Plus- und Versorgungsleitungen
Wohnmobil und Camper: Bordelektrik, Ladebooster, Wechselrichter und Kompressoren
Car-HiFi: Endstufen, Leistungsverstärker und zusätzliche Stromverteiler
Lkw und Nutzfahrzeuge: 24V-Bordnetze, Zusatzgeräte und Versorgungsleitungen
Solar und Photovoltaik: Niedervolt-Batteriestromkreise und DC-Verteilungen
Boot und Marine: Bordnetz, Batterieverteilung und elektrische Verbraucher
Land- und Baumaschinen: Steuerungen, Anbaugeräte und leistungsstarke DC-Verbraucher

Beschreibung:

Eine MEGACOMPACT Sicherung 80A sichert leistungsstarke Gleichstromkreise ab, ohne den Bauraum einer klassischen MEGA- oder MegaVAL-Sicherung zu beanspruchen. MTA gibt für die Reihe rund 30 % weniger Fläche und Volumen an. Die Streifensicherung wird mit zwei M6-Schraubanschlüssen befestigt und ermöglicht dadurch eine dauerhaft belastbare Kontaktierung.

Mit einer maximalen Betriebsspannung von 32 V DC eignet sich die Sicherung für 12V- und 24V-Bordnetze. Typische Anwendungen sind Hauptleitungen ab der Batterie, Zweitbatteriesysteme, Wechselrichter, Ladebooster, Stromverteiler und leistungsstarke Verbraucher in Fahrzeugen, Wohnmobilen, Booten und Maschinen.

Die träge Charakteristik ist bei Verbrauchern hilfreich, die beim Einschalten kurzzeitig einen deutlich höheren Strom aufnehmen. Welcher Sicherungswert tatsächlich erforderlich ist, richtet sich jedoch immer nach dem zu schützenden Stromkreis. Entscheidend sind vor allem Leitungsquerschnitt, zulässige Strombelastbarkeit, Leitungslänge, Verlegeart und Einbausituation.

Hinweise zur Auswahl und Verwendung:

Der Sicherungswert muss passend zur Leitung und zum angeschlossenen Stromkreis gewählt werden.
Nur für Gleichstromsysteme bis maximal 32 V DC verwenden.
Nur in einem MegaCompact-Sicherungshalter verwenden. Halter für MEGA oder MegaVAL passen wegen des abweichenden Lochabstands nicht.
Vor dem Austausch Bauform, Abmessungen, Lochabstand und Befestigung prüfen.
Vor Montage oder Austausch die Stromversorgung vollständig trennen.
Kontaktflächen müssen sauber, trocken und frei von Korrosion sein.
Schraubverbindungen fest anziehen, ohne Sicherung oder Halter mechanisch zu beschädigen.
Eine ausgelöste Sicherung nicht durch einen höheren Sicherungswert ersetzen.
Bei unklarem Zustand kann die ausgebaute Sicherung mit einem Multimeter auf Durchgang geprüft werden.

Sicherheits- und Warnhinweise:

Nur bestimmungsgemäß und innerhalb der angegebenen elektrischen Grenzwerte verwenden.
Die Sicherung ersetzt keine fachgerechte Dimensionierung von Leitungen und Stromkreisen.
Nicht für Netzspannung und nicht für Wechselstrom geeignet.
Vor Arbeiten an elektrischen Anlagen Batterie beziehungsweise Stromversorgung trennen.
Beschädigte, verformte oder thermisch verfärbte Sicherungen nicht weiterverwenden.
Sicherung niemals überbrücken, verändern oder manipulieren.
Von Kindern fernhalten.

Lieferumfang:

1 × MEGACOMPACT Sicherung 80A, rot

Häufige Fragen:

Ist die 80A MEGACOMPACT Sicherung für 12V und 24V geeignet?

Ja. Die Sicherung ist für Gleichstromsysteme bis maximal 32 V DC ausgelegt und damit für übliche 12V- und 24V-Bordnetze geeignet.

Worin unterscheidet sich MegaCompact von MegaVAL?

MegaCompact deckt vergleichbare Ströme ab, braucht dabei aber rund 30 % weniger Fläche und Volumen. Die Sicherung wird mit M6 statt M8 verschraubt, der Lochabstand beträgt 42 mm statt 50,8 mm. Die beiden Bauformen sind deshalb nicht gegeneinander austauschbar.

Passt die Sicherung in einen MEGA- oder MegaVAL-Halter?

Nein. MegaCompact hat einen eigenen Lochabstand von 42 mm und M6-Anschlüsse. Es wird ein Sicherungshalter für MegaCompact benötigt.

Was bedeutet träge bei einer Sicherung?

Eine träge Sicherung toleriert kurzzeitige Stromspitzen innerhalb ihrer Kennlinie, bevor sie auslöst. Das ist bei Verbrauchern mit hohem Einschaltstrom von Vorteil, etwa bei Wechselrichtern oder Kompressoren.

Wie wähle ich den richtigen Sicherungswert?

Der Sicherungswert richtet sich in erster Linie nach der zulässigen Belastbarkeit der zu schützenden Leitung und dem angeschlossenen Verbraucher. Eine Sicherung darf nicht allein anhand der maximalen Leistung eines Gerätes ausgewählt werden.

Produkteigenschaft	Wert
Nennspannung:	32V
Farbe:	Rot
Stromart:	Gleichstrom (DC)
Nennstrom:	80A
Bohrung / Gewinde:	M6
Sicherungswert:	80A
Kontaktmaterial:	Kupfer (Cu)
Kontaktbeschichtung:	Verzinnt (Sn)
Gehäusematerial:	Polyamid (PA)
Sicherungsgröße:	55mm
Produktart:	Sicherung
Auslösestrom:	80A
Versandgewicht:	0,01 kg
Artikelgewicht:	0,01 kg
Inhalt:	1,00 Stück
