MIDI Sicherungshalter 175A M5 Mini ANL Streifensicherung | MTA MidiVAL

MIDI Sicherungshalter 175A M5 Mini ANL Streifensicherung | MTA MidiVAL

Artikelnummer: 01262
GTIN: 0685293957608
HAN: 0101499
Kategorie: Midi (MIDI/Mini-ANL/MidiVAL/BF1/ANS)
Hersteller: MTA

5,99 €

5,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

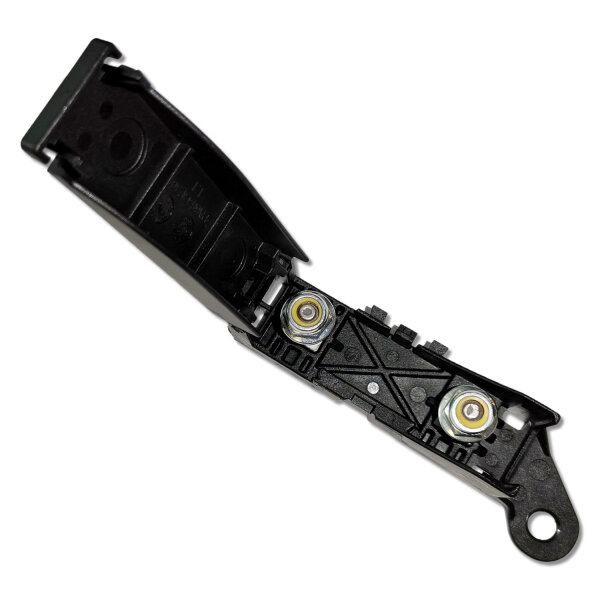

MIDI Sicherungshalter 175 A 32 V M5 | Mini ANL Streifensicherung | anreihbar

Anreihbarer MIDI Sicherungshalter für Hochstromsicherungen bis 175 A zur Absicherung leistungsstarker 12-V- und 24-V-Stromkreise in Fahrzeugen, Wohnmobilen, Booten, Maschinen und Batteriesystemen. Der kompakte Hochstrom-Sicherungshalter ist für 40-mm-Streifensicherungen wie MidiVAL®, Mini-ANL und ANS ausgelegt und verfügt über zwei M5-Schraubanschlüsse.

Durch die modulare, anreihbare Bauform kann der Sicherungshalter einzeln verwendet oder mit weiteren passenden Sicherungshaltern und Sammelschienen zu einem größeren Sicherungsverteiler kombiniert werden. Damit eignet er sich sowohl für einzelne Hochstromverbraucher als auch für den Aufbau strukturierter Stromverteilungen und Bordnetzsysteme.

Technische Daten:

Hersteller: MTA
Herstellernummer: 0101499 / 0301499
Typ: MIDI Sicherungshalter, Hochstrom-Sicherungshalter, KFZ Sicherungshalter, Mini-ANL Sicherungshalter, Streifensicherungshalter, Sicherungsträger, Sicherungsmodul, Sicherungsverteiler, Stromverteiler, Anreihhalter
Sicherungstyp: MidiVAL®, Mini-ANL, ANS, Streifensicherung, Blattsicherung
Sicherungsgröße: 40 mm
Anzahl Sicherungen: 1
Max. Sicherungswert: 175 A
Nennspannung: 32 V DC
Geeignet für Bordnetze: 12 V und 24 V DC
Anschluss: 2x Schraubanschluss M5
Abmessungen (L×H×B): ca. 105×36×31 mm
Schutzart: IP20
Betriebstemperatur: -40 °C bis +125 °C
Gehäusematerial: Polyamid PA66-GF30
Kontaktmaterial: Stahl
Kontaktbeschichtung: Zink-Nickel (ZnNi)
Entflammbarkeitsklasse: UL94 HB
Montageart: Geschraubt oder gepresst
Bauform: Anreihbar / modular

Für MIDI-, Mini-ANL- und Streifensicherungen:

Der Sicherungshalter nimmt eine 40 mm Hochstromsicherung auf und eignet sich für MidiVAL®, Mini-ANL, ANS und weitere Streifensicherungen mit passender Bauform und Anschlussgeometrie. Der maximal zulässige Sicherungswert des Halters beträgt 175 A.

Damit eignet sich der Halter zur Absicherung von Leitungen und leistungsstarken Verbrauchern in Fahrzeug-, Batterie- und Bordnetzsystemen. Die eingesetzte Sicherung muss immer passend zum angeschlossenen Kabelquerschnitt, zur Stromaufnahme und zur jeweiligen Anwendung dimensioniert werden.

Anreihbarer Sicherungshalter für modulare Stromverteiler:

Die anreihbare Bauform ermöglicht den Aufbau modularer Sicherungsverteiler mit mehreren abgesicherten Stromkreisen. Mehrere Sicherungshalter können platzsparend nebeneinander angeordnet und mit geeigneten Sammelschienen zu einer strukturierten Stromverteilung verbunden werden.

Neben weiteren MIDI Sicherungshaltern lassen sich innerhalb des entsprechenden MTA Systems auch Module für andere Hochstrom-Sicherungstypen kombinieren. Dadurch können unterschiedliche Stromkreise innerhalb eines gemeinsamen Verteilers übersichtlich aufgebaut werden.

Was diesen Hochstrom-Sicherungshalter praktisch macht:

Bis 175 A: Geeignet für leistungsstarke DC-Stromkreise
40-mm-Sicherungen: Für MidiVAL®, Mini-ANL, ANS und passende Streifensicherungen
12 V und 24 V: Für typische Fahrzeug- und Batterie-Bordnetze bis 32 V DC
2x M5 Anschluss: Schraubanschlüsse für eine stabile elektrische Verbindung
Anreihbar: Für den modularen Aufbau mehrerer Sicherungsplätze
Kompakte Bauform: Ca. 105×36×31 mm
Großer Temperaturbereich: Einsatzbereich von -40 °C bis +125 °C
Robustes Gehäuse: Gefertigt aus glasfaserverstärktem PA66-GF30
ZnNi-beschichtete Kontakte: Kontaktbeschichtung aus Zink-Nickel

Typische Einsatzbereiche:

12-V- und 24-V-Fahrzeugelektrik
PKW, Transporter und LKW
Wohnmobil, Camper und Caravan
Starter-, Zusatz- und Verbraucherbatteriesysteme
Boote und Marine-Bordnetze
Wechselrichter und leistungsstarke DC-Verbraucher
Solar- und Batteriesysteme
Car-HiFi- und Verstärkerinstallationen
Sonderfahrzeuge und Maschinen
Modulare Sicherungsverteiler und Stromverteiler

Für Fahrzeug-, Batterie- und Bordnetzsysteme:

Ein MIDI Sicherungshalter wird insbesondere dort eingesetzt, wo höhere Gleichströme sicher abgesichert werden müssen und klassische KFZ-Flachsicherungen nicht mehr ausreichend dimensioniert sind. Typische Anwendungen sind Batteriehauptleitungen, Zusatzbatterien, Wechselrichter, Ladegeräte, Solartechnik, leistungsstarke Verbraucher und Stromverteiler.

Durch die maximale Betriebsspannung von 32 V DC eignet sich der Halter für zahlreiche 12-V- und 24-V-Anwendungen in Fahrzeugen und mobilen Stromversorgungssystemen.

Kombinierbare MTA Sicherungshalter:

MidiVAL® 1-fach: 0101499 / 0301499
MegaVAL® 1-fach: 0101498 / 0301498
MegaCompact 1-fach: 0101497 / 0301497

Passende MTA Sammelschienen:

2-fach MidiVAL®: 0301509
2-fach, 1x MidiVAL® / 1x MegaVAL®: 0301252
3-fach MidiVAL®: 0301508
4-fach MidiVAL®: 1600060
5-fach MidiVAL®: 0301227
6-fach, 4x MidiVAL® / 2x MegaVAL®: 0301225
7-fach, 4x MidiVAL® / 3x MegaVAL®: 0301226

Hinweis zur Auswahl der Sicherung:

Der Sicherungshalter ist für Sicherungswerte bis maximal 175 A ausgelegt. Dieser Wert bedeutet jedoch nicht, dass grundsätzlich eine 175-A-Sicherung eingesetzt werden sollte.

Die Sicherung dient insbesondere dem Schutz der angeschlossenen Leitung. Der Sicherungswert muss deshalb passend zu Kabelquerschnitt, Leitungslänge, Stromaufnahme und zulässiger Belastbarkeit der jeweiligen Installation gewählt werden.

Wichtige Hinweise zur Montage:

Nur Sicherungen mit passender 40-mm-Bauform verwenden.
Maximalen Sicherungswert von 175 A nicht überschreiten.
Vor Montage oder Wartung die Stromversorgung unterbrechen.
M5-Anschlüsse fachgerecht befestigen und auf sicheren elektrischen Kontakt achten.
Sicherung und Kabelquerschnitt passend zur jeweiligen Strombelastung dimensionieren.
Leitungen vor Scheuerstellen, Quetschungen und scharfen Kanten schützen.
Aufgrund der Schutzart IP20 nur in entsprechend geschützten Einbaubereichen verwenden.
Nach der Installation alle Anschlüsse auf festen Sitz kontrollieren.

Sicherheits- und Warnhinweise:

Nur für geeignete Gleichspannungsanlagen bis maximal 32 V DC verwenden.
Maximal zulässige elektrische Belastung des Sicherungshalters nicht überschreiten.
Nur passende und korrekt dimensionierte Sicherungen verwenden.
Installation und Änderungen nur im spannungsfreien Zustand durchführen.
Beschädigte, überhitzte oder korrodierte Bauteile nicht weiterverwenden.
Elektrische Kontaktstellen regelmäßig auf festen Sitz und Auffälligkeiten kontrollieren.

Lieferumfang:

1x anreihbarer MIDI Sicherungshalter für 40-mm-Streifensicherungen bis 175 A

Häufige Fragen:

Welche Sicherungen passen in den Sicherungshalter?

Der Halter ist für 40-mm-Hochstromsicherungen wie MidiVAL®, Mini-ANL und ANS sowie entsprechend passende Streifensicherungen ausgelegt.

Welche maximale Sicherungsstärke kann verwendet werden?

Der Sicherungshalter ist für Sicherungen bis maximal 175 A ausgelegt. Der tatsächlich benötigte Sicherungswert muss passend zur Leitung und zur jeweiligen Anwendung gewählt werden.

Ist der Sicherungshalter für 12 V und 24 V geeignet?

Ja. Der Halter ist für Gleichspannungsanlagen bis maximal 32 V DC ausgelegt und eignet sich damit grundsätzlich für entsprechende 12-V- und 24-V-Bordnetze.

Kann ich mehrere Sicherungshalter miteinander verbinden?

Ja. Die Bauform ist anreihbar und für modulare Sicherungsverteilungen vorgesehen. Mehrere passende Halter können miteinander kombiniert und mit geeigneten Sammelschienen verbunden werden.

Welche Anschlüsse besitzt der Sicherungshalter?

Der Halter besitzt zwei M5-Schraubanschlüsse für Zu- und Abgang der abgesicherten Leitung.

Ist der Sicherungshalter wasserdicht?

Nein. Der Sicherungshalter besitzt die Schutzart IP20 und muss daher in einem entsprechend geschützten Einbaubereich montiert werden.

Produkteigenschaft	Wert
Nennspannung:	32V
Sicherungsformat:	MidiVAL Sicherung
Farbe:	Schwarz
Stromart:	Gleichstrom (DC)
Nennstrom:	175A
Bohrung / Gewinde:	M5
Kontaktmaterial:	Stahl
Entflammbarkeitsklasse:	UL94-HB
Schutzart:	IP20
Universelle Kompatibilität:	Ja
Sicherungsgröße:	40mm
Produktart:	Sicherungshalter
Kontaktbeschichtung:	Zink-Nickel (ZnNi)
Versandgewicht:	0,03 kg
Artikelgewicht:	0,03 kg
Inhalt:	1,00 Stück
